Raccordement de plusieurs modules d'alimentation Lexium 62 (LXM62PD84A11000) en parallèle

Présentation

Si l'application nécessite des courants de bus CC qui dépassent la capacité d'un seul Lexium 62 Power Supply, vous pouvez connecter jusqu'à 3 modules d'alimentation Lexium 62 de type LXM62PD84A11000 en parallèle.

Le raccordement parallèle de plusieurs Lexium 62 Power Supplies (LXM62PD84A11000) permet d'augmenter le courant de bus CC disponible et donc la puissance fournie.

La capacité de bus CC maximum pouvant être connectée peut également être augmentée par le raccordement en parallèle de dispositifs Lexium 62 Power Supply. La capacité de bus CC globale obtenue avec un seul Lexium 62 Power Supply (y compris la capacité de bus CC interne du Lexium 62 Power Supply) est de 12,5 mF. Chaque LXM62PD84A11000 supplémentaire raccordé en parallèle permet de gagner 9,4 mF.

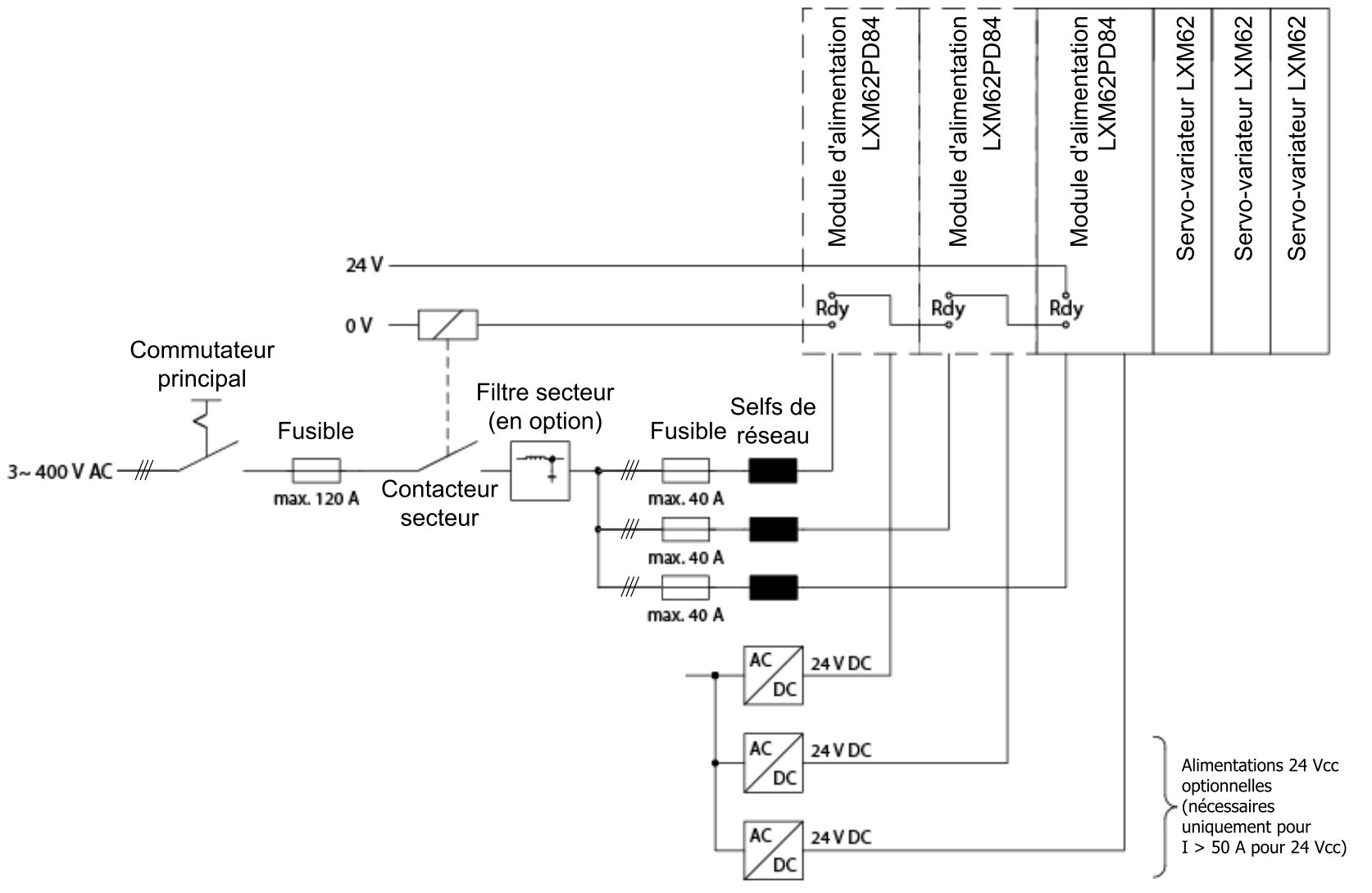

Connexion de 3 Lexium 62 Power Supplies (LXM62PD84A11000) en parallèle

Aucun fusible n'est requis pour les entrées d'alimentation 24 VCC si les blocs d'alimentation 24 VCC utilisés garantissent que le courant de sortie reste inférieur à 50 A.

Données de puissance pour la connexion parallèle :

Nombre de modules d'alimentation Lexium 62 LXM62PD84	Courant de bus CC		Puissance de sortie en continu à l'entrée secteur 400 VCA	Capacité de bus CC admissible
Nombre de modules d'alimentation Lexium 62 LXM62PD84	Courant permanent	Courant de crête	Puissance de sortie en continu à l'entrée secteur 400 VCA	Capacité de bus CC admissible
1	42,0 A	84,0 A	22,1 kW	12,5 mF⁽¹⁾
2	73,9 A	147,0 A	38,9 kW	21,9 mF⁽¹⁾
3	110,9 A	189,0 A	58,4 kW	31,3 mF⁽¹⁾
(1) Somme des capacités de bus CC des appareils connectés aux modules Lexium 62 Power Supply, y compris la capacité de bus CC des modules Lexium 62 Power Supply eux-mêmes.

NOTE : Trois modules Lexium 62 Power Supply de type LXM62PD84A11000 au maximum peuvent être connectées en parallèle (pour ne pas surcharger le module de barre de bus).

DANGER
	INCENDIE, ÉLECTROCUTION OU D'ARC ÉLECTRIQUE Ne pas installer plus de trois modules Lexium 62 Power Supply sur un même bus DC. Le courant continu maximum sur la liaison CC et au niveau de la connexion 24 V/0 V ne doit pas dépasser 120 A. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

NOTE : Pour calculer le courant de bus CC maximum de votre Lexium 62 Drive System, reportez-vous à la section Calcul du pire cas de courant permanent. Si votre calcul dépasse 120 A, vous devez ajouter des fusibles de limitation de courant supplémentaires au bus CC. Pour plus d'informations, reportez-vous à la section Fusible externe.

Le raccordement en parallèle de plusieurs alimentations Lexium 62 de type LXM62PD20A11000 est interdit.

Par ailleurs, il n'est pas possible de faire fonctionner en parallèle une combinaison d'unités Lexium 62 Power Supply de type LXM62PD20A11000 et d'unités Lexium 62 Power Supply de type LXM62PD84A11000.

Application - Inductance de ligne

Chaque Lexium 62 Power Supply (LXM62PD84A11000) doit être alimenté via une inductance de ligne indépendante. Entre autres raisons, l'inductance de ligne assure une répartition plus uniforme de la charge entre les Lexium 62 Power Supply (LXM62PD84A11000).

Les inductances de ligne doivent être du même type pour garantir une répartition équitable de la charge entre les différents modules Lexium 62 Power Supply.

L'inductance de ligne doit être protégée contre la surcharge.

Application - Contacteur secteur / Prêt

Si un Lexium 62 Power Supply (LXM62PD84A11000) présente une erreur, il convient d'assurer la déconnexion simultanée du secteur de tous les Lexium 62 Power Supplies (LXM62PD84A11000) raccordés en parallèle.

Les signaux Prêt du Lexium 62 Power Supply (LXM62PD84A11000) doivent par conséquent être connectés en série et mener vers un contacteur secteur commun.

En outre, il est nécessaire d'appliquer la tension de ligne à toutes les alimentations simultanément. Le contacteur secteur permet de garantir que toutes les unités Lexium 62 Power Supply impliquées reçoivent simultanément de l'énergie.

Si la tension secteur n'est pas appliquée ou retirée simultanément pour toutes les alimentations, vous risquez de surcharger le système d'alimentation.

AVERTISSEMENT
	ALIMENTATION SURCHARGÉE Dans une installation à plusieurs alimentations, s'assurer que toutes les alimentations reçoivent simultanément la tension secteur. S'assurer que toutes les alimentations sont coupées simultanément. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

Application - Alimentation 24 V

Pour les machines alimentées en 24 V jusqu'à 50 A, il est suffisant d'utiliser un seul bloc d'alimentation connecté à n'importe quel Lexium 62 Power Supply (LXM62PD84A11000).

L'entrée 24 V est limitée à 50 A par Lexium 62 Power Supply (LXM62PD84A11000).

Le courant par Lexium 62 Power Supply (LXM62PD84A11000) doit être limité à 50 A. Pour cela, il est notamment possible d'utiliser des blocs d'alimentation appropriés qui réduisent la tension de sortie une fois que la limite de puissance est atteinte.

Une connexion en parallèle doit être approuvée par le fabricant du bloc d'alimentation. Le courant global ne doit pas dépasser 120 A.

N'utilisez pas de blocs d'alimentation passifs avec des fusibles pour une connexion en parallèle. Ils ne conviennent pas pour une limitation du courant à moins de 50 A car ils coupent le courant au lieu de réduire la tension. Les blocs d'alimentation de ce type ne permettent donc pas une distribution uniforme de la charge.
