La fonction des E/S intégrées permet de configurer les entrées et sorties du contrôleur.
Le M241 Logic Controller fournit :
Type d'E/S |
24 références d'E/S |
40 références d'E/S |
---|---|---|
TM241•24• |
TM241•40• |
|
Entrées rapides |
8 |
8 |
Entrées normales |
6 |
16 |
Sorties rapides |
4 |
4 |
Sorties normales |
6 |
12 |
Pour accéder à la fenêtre de configuration des E/S, procédez comme suit :
Étape |
Description |
---|---|
1 |
Double-cliquez sur Arborescence des équipements. (entrées numériques) ou sur (sorties numériques) dans l'arborescence . Reportez-vous à la section |
2 |
Sélectionnez l'onglet . |

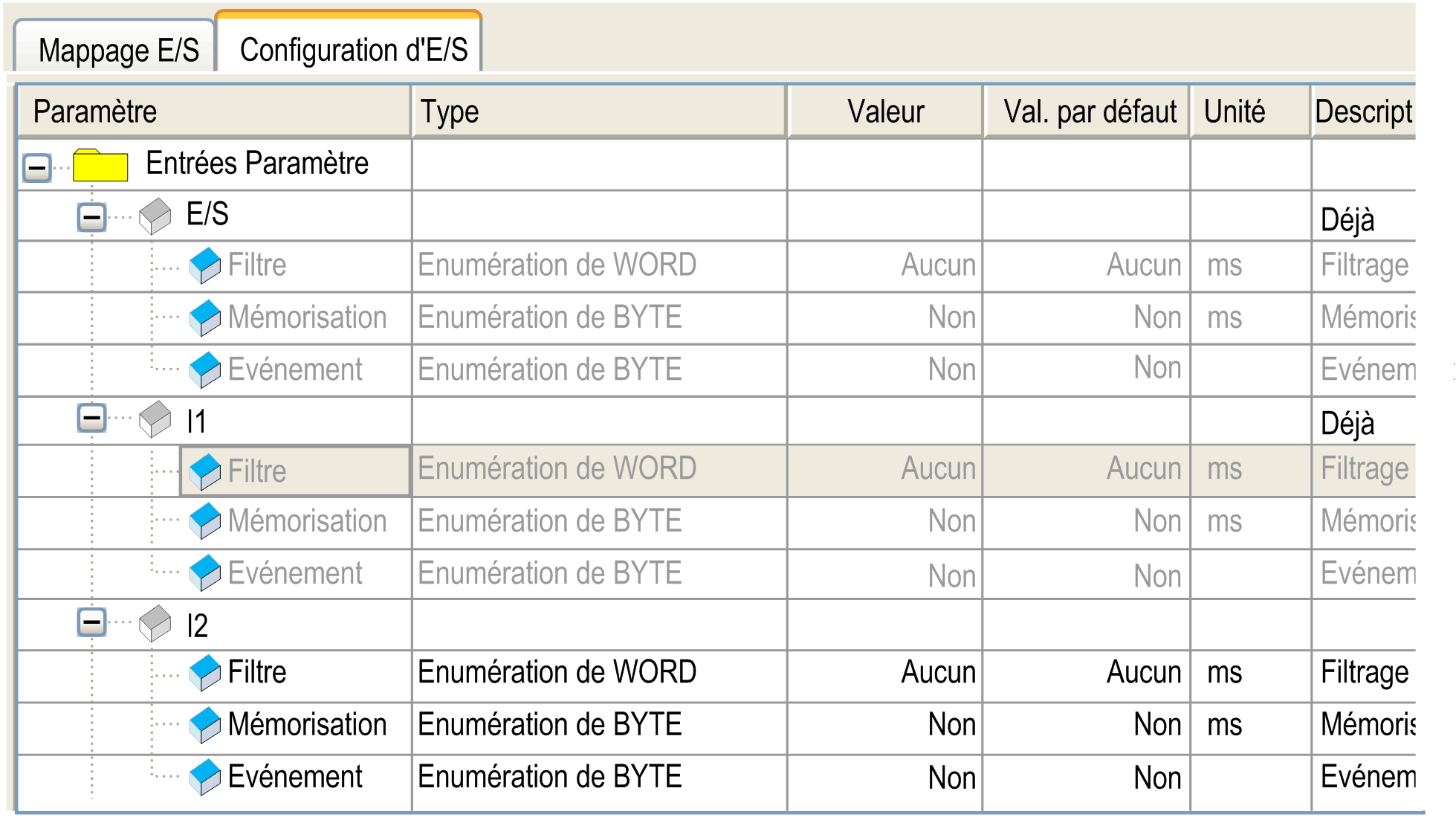

Cette figure montre l'onglet
pour les entrées numériques :Pour chaque entrée numérique, vous pouvez configurer les paramètres suivants :
Paramètre |
Valeur |
Description |
Contrainte |
---|---|---|---|
|
Aucun(e) 1 ms 4 ms* 12 ms |
Réduit l'effet du bruit sur une entrée du contrôleur. |
Disponible si et sont désactivés.Dans les autres cas, ce paramètre est désactivé et sa valeur est . |
|
Non* Oui |
Permet l'acquisition et l'enregistrement des impulsions entrantes dont l'amplitude est inférieure au temps de scrutation de l'automate. |
Ce paramètre n'est disponible que pour les entrées rapides I0 à I7. Disponible si et sont désactivés.N'utilisez la mémorisation des entrées que dans la tâche MAST. |
|
Non* Front montant Front descendant Deux fronts |
Détection des événements |
Ce paramètre n'est disponible que pour les entrées rapides I0 à I7. Disponible si et sont désactivés. Lorsque la valeur est sélectionnée et que l'état d'entrée est TRUE avant la mise sous tension du contrôleur, le premier front descendant est ignoré. |
|
0,000 ms 0,001 ms 0,002 ms* 0,005 ms 0,010 ms 0,05 ms 0,1 ms 0,5 ms 1 ms 5 ms |
Réduit l'effet du rebond sur une entrée du contrôleur. |
Disponible si est activé ou est activé.Dans les autres cas, ce paramètre est désactivé et sa valeur est 0.002. |
|
Aucun(e) I0 à I13 (références TM241•24•) I0 à I23 (références TM241•40•) |
L'entrée Run/Stop permet d'exécuter ou d'arrêter l'application du contrôleur. |
Sélectionnez l'une des entrées à utiliser comme entrée Run/Stop. |
* Valeur par défaut du paramètre |
Ce tableau présente les différents états :
Etats d'entrée |
Result |
---|---|
Etat 0 |
Arrête le contrôleur et ignore les commandes Run externes. |
Un front montant |
A partir de l'état STOPPED, démarrez une application dans l'état RUNNING s'il n'y a aucun conflit avec la position de l'interrupteur Run/Stop. |
Etat 1 |
L'application peut être contrôlée par :
La commande Run/Stop est disponible via la commande du serveur Web. |
Les entrées attribuées aux fonctions expertes configurées ne peuvent pas être configurées en tant que Run/Stop.
Pour plus de détails sur les états de contrôleur et les transitions entre états, reportez-vous au Schéma d'état de contrôleur.
AVERTISSEMENT | |
---|---|

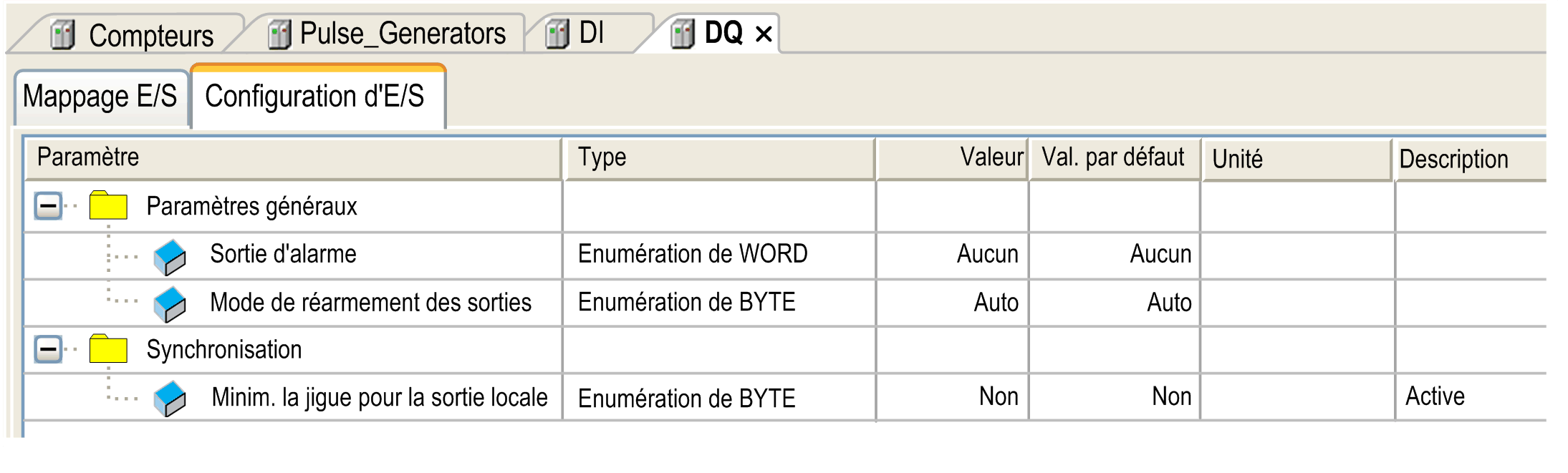

Cette figure montre l'onglet
pour les sorties numériques :Ce tableau présente la fonction des différents paramètres :
Paramètre |
Fonction |
---|---|
|
|
Alarm Output |
Sélectionnez la sortie à utiliser en tant que sortie d'alarme. |
Rearming Output Mode |
Sélectionnez le mode de réarmement des sorties. |
|
|
Minimiser la gigue pour la sortie locale |
Sélectionnez cette option pour réduire la gigue sur les sorties locales. |
Cette sortie est réglée sur la valeur logique 1 lorsque le contrôleur est à l'état RUNNING et que le programme d'application n'est pas arrêté à un point d'arrêt.
La sortie d'alarme est mise à 0 lorsqu'une tâche s'interrompt à un point d'arrêt pour signaler que le contrôleur a cessé d'exécuter l'application.
La sortie d'alarme est définie sur 0 lorsqu'un court-circuit est détecté.
Les sorties rapides de Modicon M241 Logic Controller utilisent la technologie push/pull. En cas d'erreur détectée (court-circuit ou surchauffe), la sortie est placée dans la valeur par défaut et la condition est signalée par bit d'état et PLC_R.i_wLocalIOStatus.
Deux comportements sont possibles :
Réarmement automatique : dès que l'erreur détectée est corrigée, la sortie est à nouveau définie en fonction de la valeur qui lui est attribuée et la valeur de diagnostic est réinitialisée.
Réarmement manuel : lorsqu'une erreur est détectée, l'état est mémorisé et la sortie est forcée sur la valeur par défaut jusqu'à ce que l'utilisateur efface manuellement l'état (voir le canal de mappage d'E/S).
En cas de court-circuit ou de surcharge de courant, les sorties du groupe commun passent automatiquement en mode de protection thermique (mise à 0), puis sont réarmées périodiquement (chaque seconde) afin de vérifier l'état de la connexion. Toutefois, vous devez connaître l'effet de ce réarmement sur la machine ou le processus à contrôler.
AVERTISSEMENT | |
---|---|
Cette option permet de lire les E/S intégrées ou de les définir à des intervalles de temps prévisibles, quelle que soit la durée de la tâche. Réduit la gigue sur les sorties en retardant l'écriture sur les sorties physiques jusqu'à ce que débute la lecture des entrées de la tâche de cycle de bus suivante. L'heure de fin d'une tâche est souvent moins facile à prévoir que l'heure de début.
La planification normale des phases d'E/S est :
Lorsque l'option
est sélectionnée, la planification des phases ENTREE et SORTIE devient :
