Description des modules M241 Logic Controller
Présentation
Le M241 Logic Controller est doté de puissantes fonctionnalités et peut servir à une large gamme d'applications.
La configuration, la programmation et la mise en service s'effectuent au moyen du logiciel EcoStruxure Machine Expert décrit en détail dans les documents EcoStruxure Machine Expert - Guide de programmation et M241 Logic Controller - Guide de programmation.
Langages de programmation
Le M241 Logic Controller est configuré et programmé avec le logiciel EcoStruxure Machine Expert, lequel prend en charge les langages de programmation IEC 61131-3 suivants :
-
IL : Liste d'instructions
-
ST : Texte structuré
-
FBD : Langage en blocs fonction
-
SFC : Diagramme fonctionnel en séquence
-
LD : Schéma à contacts
Vous pouvez aussi utiliser le logiciel EcoStruxure Machine Expert pour programmer ces contrôleurs en langage CFC (Continuous Function Chart - Diagramme fonctionnel continu).
Marche/Arrêt
Le M241 Logic Controller peut être exploité via :
-
un interrupteur Run/Stop matériel ;
-
une opération Run/Stop effectuée par une entrée numérique dédiée, définie dans la configuration du logiciel ; Pour plus d'informations, reportez-vous à la section Configuration d'entrées numériques.
-
une commande logicielle EcoStruxure Machine Expert.
Mémoire
Ce tableau décrit les différents types de mémoire :
|
Type de mémoire |
Taille |
Utilisation |
|---|---|---|
|
RAM |
64 Mo, dont 8 Mo pour l'application |
Pour exécuter l'application. |
|
Non volatile |
128 Mo |
Pour enregistrer le programme et les données en cas de coupure de courant. |
Entrées/sorties intégrées
Plusieurs types d'E/S sont intégrés, selon la référence du contrôleur :
-
Entrées normales
-
Entrées rapides associées à des compteurs
-
Sorties transistor normales à logique négative/positive
-
Sorties transistor rapides à logique négative/positive associées à des générateurs d'impulsions
-
Sorties relais
Stockage amovible
Les produits M241 Logic Controller intègrent un emplacement pour carte SD.
Principalement, une carte SD sert à :
-
Initialiser le contrôleur avec une nouvelle application
-
Mettre à jour le micrologiciel du contrôleur et des modules d'extension
-
Stocker des fichiers de recettes
-
Recevoir des fichiers de journalisation des données
Fonctions de communication intégrées
Les ports de communication suivants sont disponibles selon la référence du contrôleur :
Compatibilité du module d'extension et du coupleur de bus
Consultez les tableaux de compatibilité dans le document EcoStruxure Machine Expert - Compatibilité et migration - Guide de l'utilisateur.

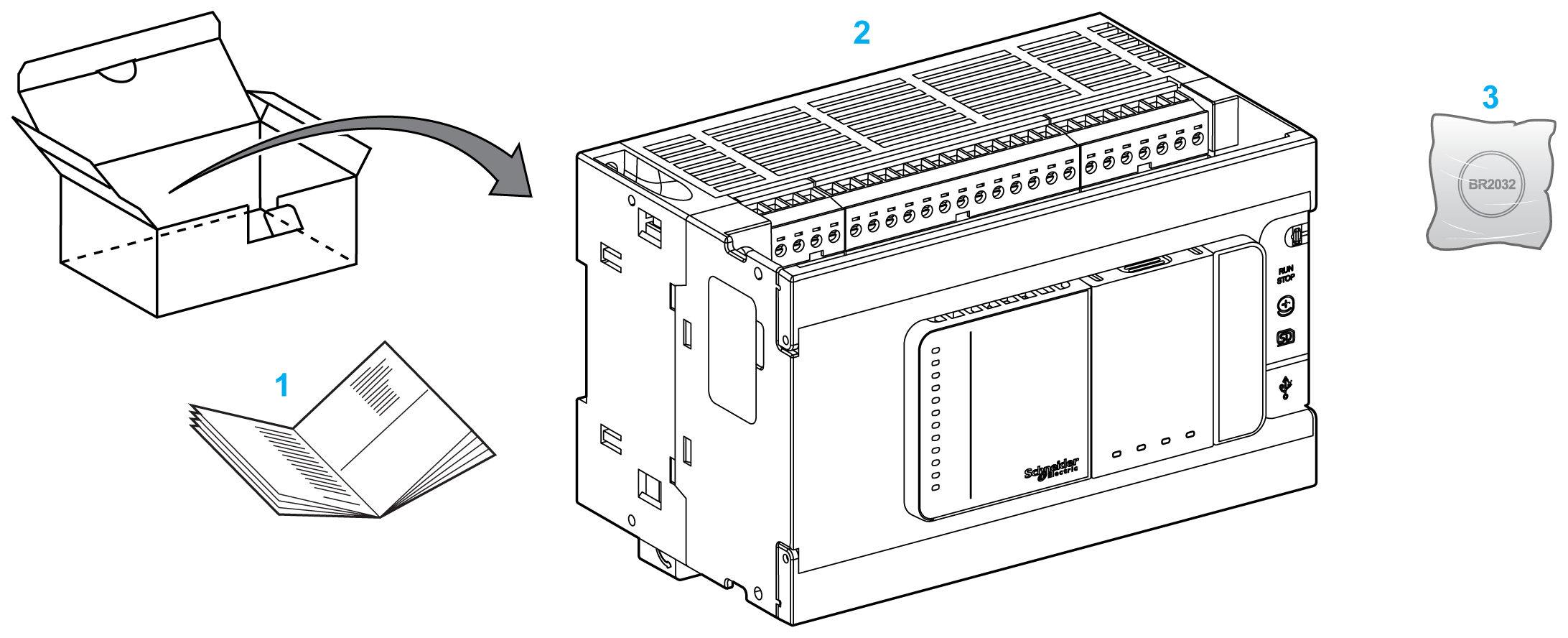

M241 Logic Controller
|
Référence |
Entrées numériques |
Sorties numériques |
Ports de communication |
Type de bornier |
Alimentation électrique |
|---|---|---|---|---|---|
|
6 entrées normales (1) 8 entrées rapides (compteurs)(2) |
6 sorties relais 2 A 4 sorties rapides à logique positive (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de type programmation USB |
Borniers à vis débrochables |
100 à 240 VCA |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs)(2) |
6 sorties relais 2 A 4 sorties rapides à logique positive (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet |
Borniers à vis débrochables |
100 à 240 VCA |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs)(2) |
6 sorties relais 2 A 4 sorties rapides à logique positive (générateurs d'impulsions)(3) |
2 ports de ligne série 1 port Ethernet 1 port maître CANopen 1 port de type programmation USB |
Borniers à vis débrochables |
100 à 240 VCA |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique positive 6 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de type programmation USB |
Borniers à vis débrochables |
24 VCC |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique positive 6 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet |
Borniers à vis débrochables |
24 VCC |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique positive 6 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet 1 port maître CANopen |
Borniers à vis débrochables |
24 VCC |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique négative 6 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de type programmation USB |
Borniers à vis débrochables |
24 VCC |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique négative 6 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet |
Borniers à vis débrochables |
24 VCC |
|
|
6 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique négative 6 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet 1 port maître CANopen |
Borniers à vis débrochables |
24 VCC |
|
|
16 entrées normales (1) 8 entrées rapides (compteurs) (2) |
12 sorties relais 2 A 4 sorties rapides à logique positive (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de type programmation USB |
Borniers à vis débrochables |
100 à 240 VCA |
|
|
16 entrées normales (1) 8 entrées rapides (compteurs) (2) |
12 sorties relais 2 A 4 sorties rapides à logique positive (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet |
Borniers à vis débrochables |
100 à 240 VCA |
|
|
16 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique positive 12 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de type programmation USB |
Borniers à vis débrochables |
24 VCC |
|
|
16 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique positive 12 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet |
Borniers à vis débrochables |
24 VCC |
|
|
16 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique négative 12 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de type programmation USB |
Borniers à vis débrochables |
24 VCC |
|
|
16 entrées normales (1) 8 entrées rapides (compteurs) (2) |
Sorties logique négative 12 sorties transistor normales 4 sorties rapides (générateurs d'impulsions) (3) |
2 ports de ligne série 1 port de programmation USB 1 port Ethernet |
Borniers à vis débrochables |
24 VCC |
|
|
(1) Les entrées normales ont une fréquence maximale de 1 kHz. (2) Les entrées rapides peuvent être utilisées comme des entrées normales ou des entrées rapides dans les fonctions de comptage ou d'événement. (3) Les sorties transistor rapides peuvent être utilisées comme sorties transistor normales, comme sorties réflexes pour la fonction de comptage (HSC) ou comme sorties transistor rapides pour les fonctions de générateur d'impulsions (FreqGen / PTO / PWM). |
|||||
