Le bloc d'E/S de l'interface du bus de terrain TM7 est le premier élément d'un module d'E/S distribuées TM7 et permet la connexion distribuée des capteurs et des actuateurs par l'intermédiaire d'un bus de terrain.
Parallèlement à la fonction d'interface de bus de terrain, les blocs d'E/S d'interface de bus de terrain TM7 offrent :
oune alimentation intégrée.
odes connexions numériques, qui peuvent être configurées comme des entrées ou des sorties.
Chaque modèle de bloc d'E/S d'interface du bus de terrain se distingue par les connecteurs du bus de terrain, le nombre d'E/S et sa taille (1 ou 2) globale.
Le tableau suivant décrit les références de bloc d'E/S d'interface du bus de terrain disponibles pour le Système TM7 :
|
Référence |
Connexion de bus de terrain |
Voies numériques |
Référence |
||||
|---|---|---|---|---|---|---|---|
|
Type |
IN |
OUT |
Nombre |
Type |
Connecteur |
||
|
TM7NCOM08B |
CANopen |
Oui |
Non1 |
8 |
Entrée ou sortie configurable |
M8, 3 broches |
Modicon TM7 - Blocs d'E/S CANopen - Guide de référence du matériel |
|
TM7NCOM16A |
Oui |
Oui |
16 |
M12, 5 broches |
|||
|
TM7NCOM16B |
Oui |
Oui |
16 |
M8, 3 broches |
|||
|
1 Pour connecter un bloc d'E/S d'interface CANopen TM7NCOM08B dans un réseau CANopen, utilisez l'un des accessoires suivants : oTM7ACYC oTM7ACYCJ |
|||||||
Si le bloc d'E/S d'interface CANopen se trouve à la fin de la ligne, connectez une résistance de terminaison du bus M12 CAN TM7ACTLA :
oà l'accessoire TM7ACYC• pour un TM7NCOM08B.
oau connecteur OUT du bus de terrain pour un TM7NCOM16A ou TM7NCOM16B.
Principales caractéristiques des blocs d'E/S de l'interface du bus de terrain
La figure suivante fournit les principales caractéristiques des blocs d'E/S de l'interface du bus de terrain :
|

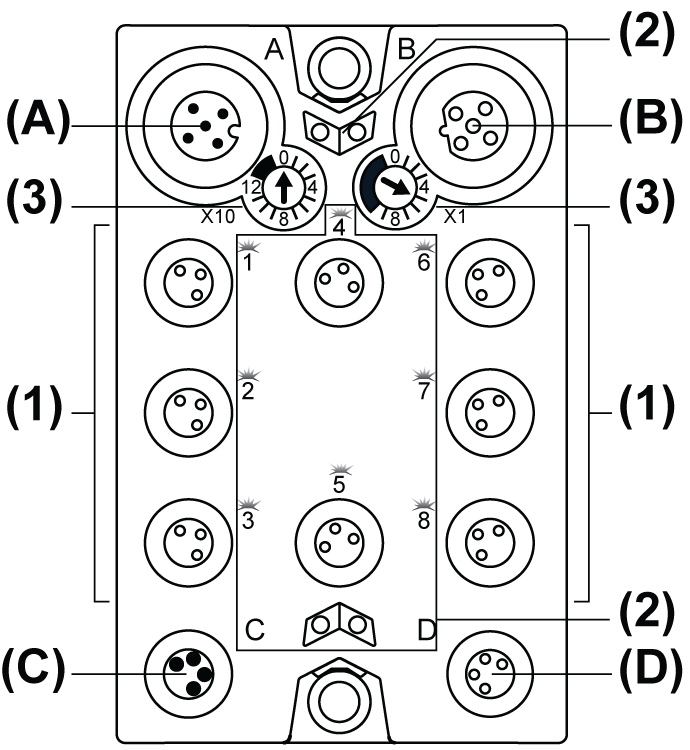

Taille 1 : TM7NCOM08B |

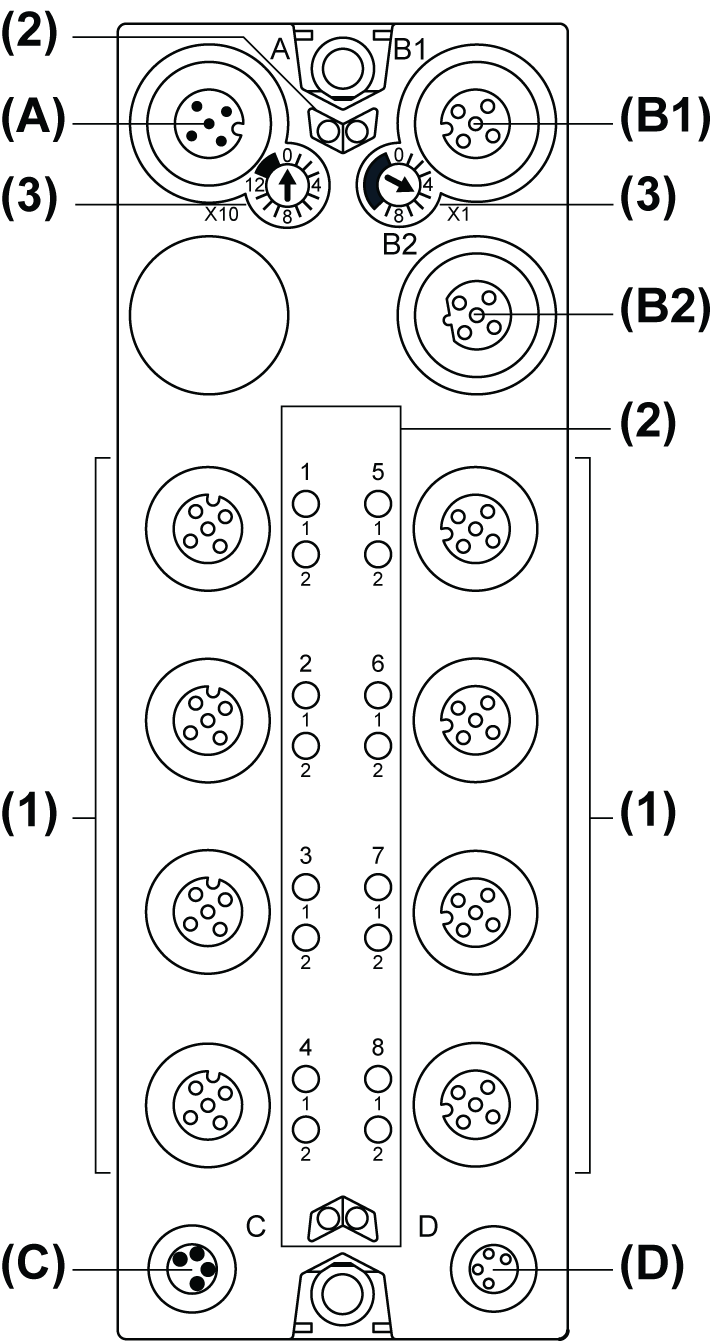

Taille 2 : TM7NCOM16• |
|---|---|
|
|
|
(A) Connecteur IN du bus de terrain (B) & (B2) Connecteur OUT bus TM7 (B1) Connecteur OUT du bus de terrain (C) Connecteur IN alimentation 24 VCC (D) Connecteur OUT alimentation 24 VCC (1) Connecteurs d'entrée/de sortie (2) Voyants d'état (3) Commutateurs rotatifs des paramètres de bus de terrain |
|
Distribution d'alimentation 24 VCC
La distribution de l'alimentation par le bloc d'E/S de l'interface du bus de terrain comporte deux circuits dédiés :
|
Désignation |
Description |
|---|---|
|
Alimentation principale 24 VCC |
L'alimentation 24 VCC qui dessert l'électronique du bloc d'E/S de l'interface du bus de terrain et génère un courant indépendant pour le bus d'alimentation TM7 qui dessert les blocs d'E/S TM7. |
|
Segment d'alimentation des E/S 24 VCC |
L'alimentation 24 VCC qui dessert : ol'électronique du bloc d'E/S, oles capteurs et actuateurs connectés au bloc d'E/S de l'interface du bus de terrain, oles blocs d'extension, oles capteurs et actionneurs connectés aux blocs d'extension. |
La figure suivante illustre le brochage des connecteurs IN (C) et OUT (D) d'alimentation des blocs d'E/S de l'interface du bus de terrain :
|
Connecteur (C) |
Broche |
Désignation |
|---|---|---|
|
1 |
Alimentation principale 24 VCC |
|
2 |
Segment d'alimentation des E/S 24 VCC |
|
|
3 |
0 VCC |
|
|
4 |
0 VCC |
|
Connecteur (D) |
Broche |
Désignation |
|---|---|---|
|
1 |
Segment d'alimentation des E/S 24 VCC |
|
2 |
Segment d'alimentation des E/S 24 VCC |
|
|
3 |
0 VCC |
|
|
4 |
0 VCC |
Le tableau suivant décrit brièvement les E/S numériques intégrées dans les blocs d'E/S de l'interface du bus de terrain :
|
E/S configurables |
Description |
|---|---|
|
Entrée |
24 VCC à logique positive / type d'entrée 1 |
|
Sortie |
24 VCC à logique positive / transistor / 0 ,5 A |
