Les principales caractéristiques des borniers sont les suivantes :
oCâblage sans outil avec technologie de fixation par pince-ressort
oLibération du câble par simple actionnement d'un bouton
oPossibilité d'étiqueter chaque borne
oEtiquetage en texte normal également possible
oAccès de test pour sondes standard
oPossibilité de codage personnalisé

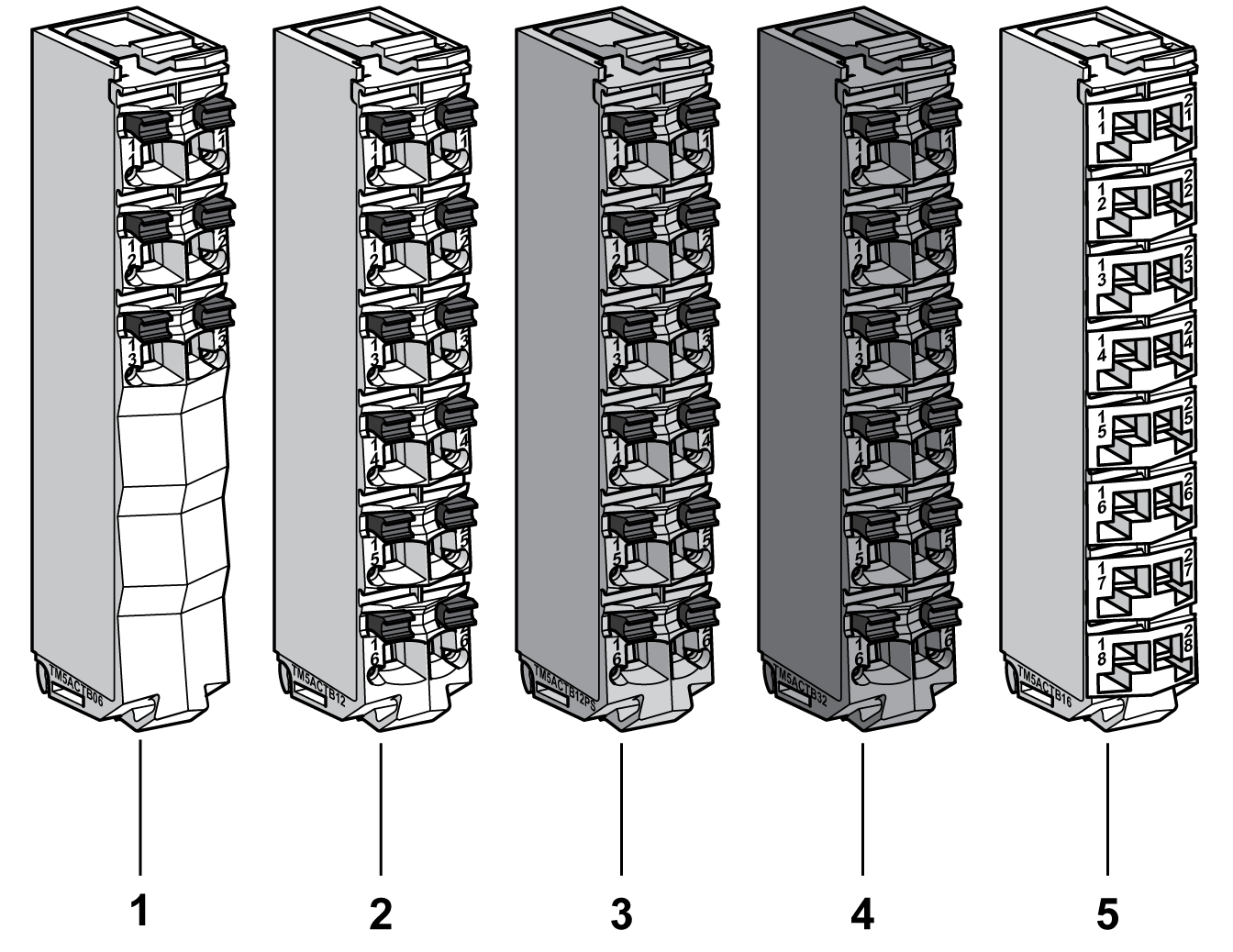

La figure ci-dessous montre les borniers Système TM5 :
|
Numéro |
Référence |
Description |
Couleur |
|---|---|---|---|
|
1 |
TM5ACTB06 |
Bornier 6 broches conçu pour les modules d'E/S 24 VCC et les modules émetteurs TM5SBET1. |
Blanc |
|
2 |
TM5ACTB12 |
Bornier 12 broches conçu pour les modules d'E/S 24 VCC, les modules de distribution communs (CDM) et les modules émetteurs. |
Blanc |
|
3 |
TM5ACTB12PS |
Bornier 12 broches conçu pour les modules de distribution d'alimentation 24 VCC (PDM), le module de distribution d'alimentation d'interface 24 VCC (IPDM) et le module récepteur. |
Gris |
|
4 |
TM5ACTB32 |
Bornier 12 broches conçu pour les modules CA et à relais d'E/S. |
Noir |
|
5 |
TM5ACTB16 |
Bornier 16 broches conçu pour les modules d'E/S 24 VCC, les modules de distribution communs (CDM) et les modules émetteurs. |
Blanc |
Une tranche doit être composée d'une seule couleur. Par exemple, une embase de bus grise ne doit être assemblée qu'à un module électronique gris et un bornier gris. Mais la couleur à elle seule ne suffit pas à assurer la compatibilité ; vérifiez toujours que les fonctionnalités des composants de la tranche correspondent aussi.
|
|
|
RISQUE DE CHOC ÉLECTRIQUE OU D'ÉCLAIR D'ARC ÉLECTRIQUE EN RAISON DE COMPOSANTS INCOMPATIBLES |
|
oN'associez pas au sein d'un même module d'extension des composants de couleurs différentes. oVérifiez systématiquement la compatibilité des composants et modules de la tranche avant de les installer, à l'aide du tableau des associations fourni dans ce manuel. oVérifiez que des borniers appropriés (minimum, couleurs correspondantes et nombre de bornes correct) sont installés sur les modules électroniques appropriés. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
RISQUE D'INCENDIE |
|
Utilisez uniquement les sections de fil appropriées pour la capacité de courant maximum des voies d'E/S et des alimentations. |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne dépassez pas les valeurs nominales indiquées dans les tableaux des caractéristiques d'environnement et électriques. |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
|
|
|
FONCTIONNEMENT IMPRÉVU DE L'ÉQUIPEMENT |
|
Ne raccordez aucun fil à des connexions réservées, inutilisées ou portant la mention « No Connection (N.C.) ». |
|
Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels. |
Le tableau suivant indique les données techniques des borniers Système TM5. Reportez-vous également à la section Caractéristiques environnementales :
|
Caractéristiques générales |
||
|---|---|---|
|
Type de borne |
Borne à fixation par pince-ressort |
|
|
Résistance de contact |
≤ 5 mΩ |
|
|
Tension maximale1 |
300 V |
|
|
Courant1 |
10 A maximum par connecteur |
|
|
Poids |
TM5ACTB06 |
16 g |
|
TM5ACTB12 TM5ACTB12PS TM5ACTB16 TM5ACTB32 |
20 g |
|
|
Section des connexions : |
||
|
Câble monobrin rigide |
0,08 à 2,5 mm² (AWG 28 à 14) ou 0,08 à 1,5 mm² (AWG 28 à 16)3 |
|
|
Câble monobrin fin |
0,25 à 2,5 mm² (AWG 24 à 14) ou 0,25 à 1,5 mm² (AWG 24 à 16)3 |
|
|
Avec embout |
0,25 à 1,5 mm² (AWG 24 à 16) ou 0,25 à 0,75 mm² (AWG 24 à 20)3 |
|
|
Avec embout double fil2 |
2 x 0,25 à 2 x 0,75 mm² (AWG 2 x 24 à 2 x 18) |
|
|
Fil |
Respectez les règles de câblage. |
|
|
Remarque : 1 La tension et le courant connectés dépendent des modules électroniques d'E/S associés. 2 Non applicable au TM5ACTB16. 3 Uniquement pour le TM5ACTB16. |
||
|
|
|
RISQUE DE CHOC ÉLECTRIQUE EN RAISON DE CÂBLAGE NON SERRÉ |
|
N'insérez pas plus d'un fil par connecteur du bornier à ressort, sauf si vous utilisez un embout double (férule). |
|
Le non-respect de ces instructions provoquera la mort ou des blessures graves. |
Nombre maximum de cycles d'insertion/de retrait
Les embases de bus du Système TM5 sont conçues pour résister à 50 insertions/retraits de module électronique au maximum.
NOTE : si des modules électroniques sont insérés ou retirés d'une embase de bus plus de 50 fois, les contacts entre le module électronique et l'embase de bus peuvent être endommagés. Vérifiez l'historique de vos modules électroniques avant toute opération.
