HSCSimple_TM3 : contrôler un compteur de type Simple pour TM3

Description du bloc fonction

Ce bloc fonction permet de contrôler un compteur de type Simple offrant les fonctions réduites suivantes :

comptage monocanal
aucun seuil
aucune capture
aucun réflexe

Le bloc fonction HSCSimple est obligatoire lors de l'utilisation d'un compteur de type Simple.

Le nom de l'instance de bloc fonction doit correspondre au nom défini dans la configuration. Les informations liées au matériel gérées par cette fonction sont synchronisées avec le cycle de la tâche MAST.

AVERTISSEMENT
	VALEURS DE SORTIE INATTENDUES Utilisez uniquement l'instance de bloc fonction dans la tâche MAST. N'utilisez pas la même instance de bloc fonction dans une autre tâche. Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

NOTE : Le forçage des valeurs de sortie logique du bloc fonction (FB) est autorisé par EcoStruxure Machine Expert, mais il n'a aucune incidence sur les sorties matérielles si la fonction est active (en cours d'exécution).

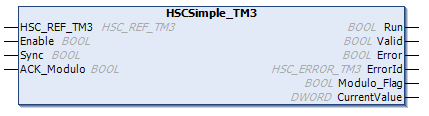

Représentation graphique

Représentation en langage IL et ST

Pour voir la représentation générale en langage IL ou ST, consultez le chapitre Représentation des fonctions et blocs fonction.

Description des variables d'E/S

Ce tableau décrit les variables d'entrée :

Entrées	Type	Commentaire
`HSC_REF_TM3`	`HSC_REF_TM3`	Référence à l'instance HSC.
`Enable`	`BOOL`	`TRUE` = active le compteur et prend en compte les impulsions sur son entrée.
`Sync`	`BOOL`	Compteur mono-utilisation : Lors du front montant, charge la présélection du compteur. Compteur boucle modulo : sur le front montant, réinitialise et initialise le compteur.
`ACK_Modulo`	`BOOL`	Compteur mono-utilisation : non utilisé. Mode boucle modulo : sur le front montant, réinitialise l'indicateur de modulo `Modulo_Flag`.

Le tableau suivant décrit les variables de sortie :

Sorties	Type	Commentaire
`Validity`	`BOOL`	`TRUE` = indique que les valeurs de sortie du bloc fonction sont valides.
`Run`	`BOOL`	`TRUE` = compteur activé. En mode mono-utilisation, bascule vers 0 lorsque `CurrentValue` atteint 0. Un front montant est requis sur `Sync` pour redémarrer le compteur. En mode boucle Modulo, `TRUE` indique que le compteur est activé.
`Valid`	`BOOL`	`TRUE` = indique que les valeurs de sortie du bloc fonction sont valides.
`Error`	`BOOL`	`TRUE` = indique qu'une erreur a été détectée.
`ErrorId`	`HSC_ERROR_TM3`	Indique la valeur de l'erreur détectée. Voir l'énumération `HSC_ERROR_TM3`.
`Modulo_Flag`	`BOOL`	Compteur mono-utilisation : non pertinent. Mode boucle modulo : défini sur `TRUE` lorsque le compteur dépasse la valeur modulo.
`CurrentValue`	`DWORD`	Valeur du compteur.
