Montaggio dell'azionamento

Applicazione dell'adesivo con istruzioni relative alla sicurezza

Fanno parte del volume di fornitura dell'azionamento degli adesivi con le indicazioni di pericolo in tedesco, francese, italiano, spagnolo e cinese. La versione inglese è apposta sul lato frontale in fabbrica. Se la lingua del paese di destinazione della macchina o del processo non è l'inglese, procedere come segue:

Scegliere l'adesivo adatto al paese di destinazione.

Osservare le norme di sicurezza del paese di destinazione.
Applicare l'adesivo sulla parte anteriore, in modo tale che sia ben visibile.

Armadio elettrico

L'armadio elettrico deve essere di dimensioni tali da consentire il montaggio al suo interno di tutti gli apparecchi e i componenti e il loro cablaggio a norma CEM.

La ventilazione dell'armadio elettrico deve essere in grado di mantenere le condizioni ambiente richieste per gli apparecchi e i componenti installati nell'armadio elettrico.

Installare e avviare questa apparecchiatura in un armadio elettrico che presenti valori nominali appropriati per l'ambiente previsto e chiuso da un lucchetto o meccanismo di blocco apribile con utensili.

Distanze di montaggio, ventilazione

Per la scelta della posizione dell'apparecchio all'interno dell'armadio elettrico osservare le seguenti indicazioni:

Montare l'apparecchio in posizione verticale (±10°). Tale precauzione è necessaria per garantire il raffreddamento dell'apparecchio.
Rispettare le distanze di montaggio minime per consentire il raffreddamento necessario. Evitare accumuli di calore.
Non montare l'apparecchio in prossimità di fonti di calore.
Non montare l'apparecchio su o nelle vicinanze di materiali infiammabili.
Il flusso d'aria calda emesso da altri apparecchi e componenti non deve provocare un ulteriore riscaldamento dell'aria di raffreddamento dell'apparecchio.
In caso di funzionamento al di sopra dei limiti di temperatura (sovratemperatura), l'azionamento si disinserisce per surriscaldamento.

I cavi di connessione dell'apparecchio vengono condotti verso l'alto e verso il basso. Per la circolazione dell'aria e la posa dei cavi è indispensabile rispettare le distanze minime.

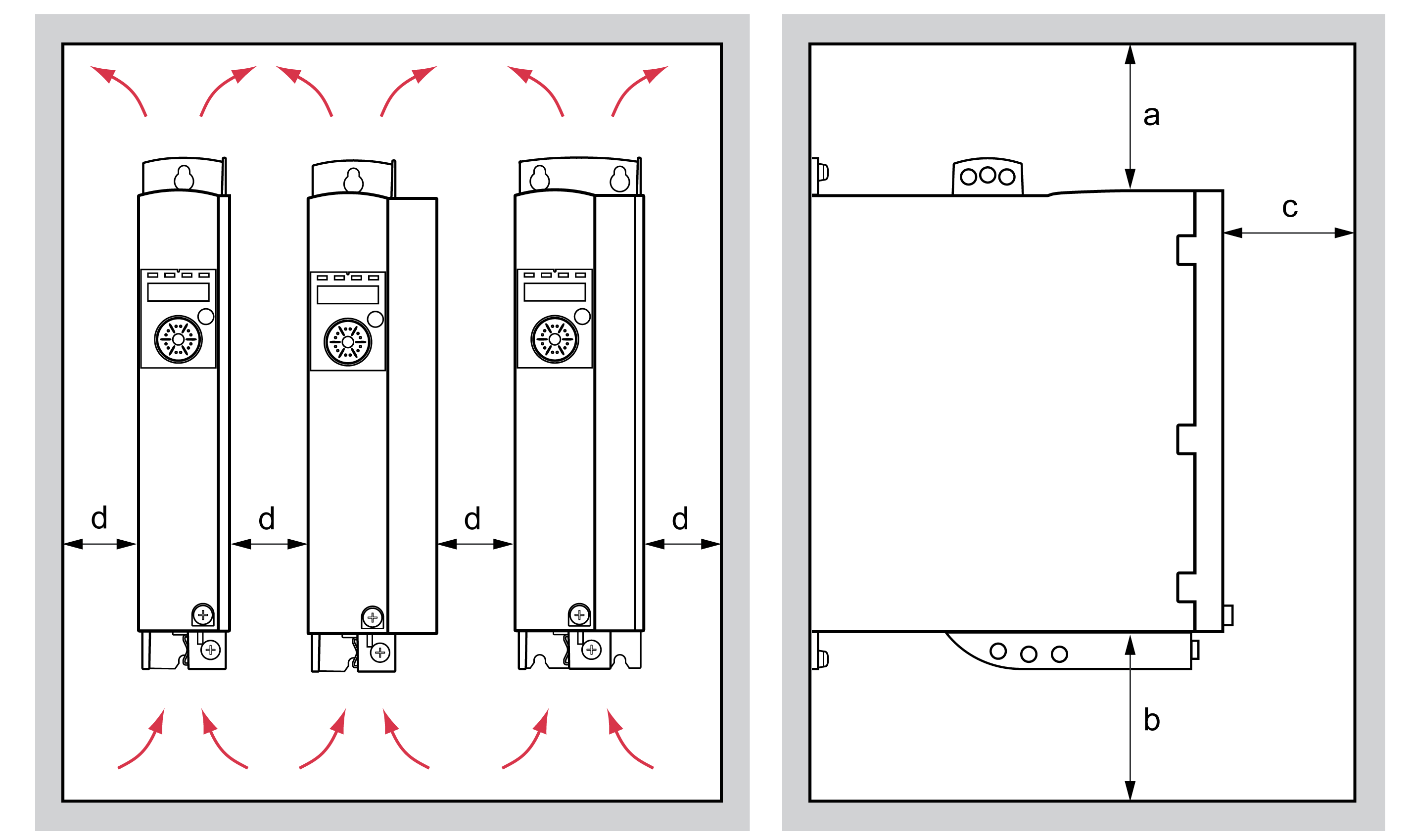

Distanze di montaggio e circolazione dell'aria

Spazio libero a

(in)

≥100

(≥3,94)

Spazio libero b

(in)

≥100

(≥3,94)

Spazio libero c

(in)

≥60

(≥2,36)

Spazio libero d

(in)

≥0

(≥0)

Montaggio dell'apparecchio

Per le quote dei fori di fissaggio, vedere la sezione Dimensioni.

Le superfici verniciate possono aumentare la resistenza elettrica o agire da isolanti. Prima di fissare l'apparecchio su una piastra di montaggio verniciata, rimuovere la vernice in corrispondenza dei punti di montaggio mettendo a nudo un'area consistente della superficie.
