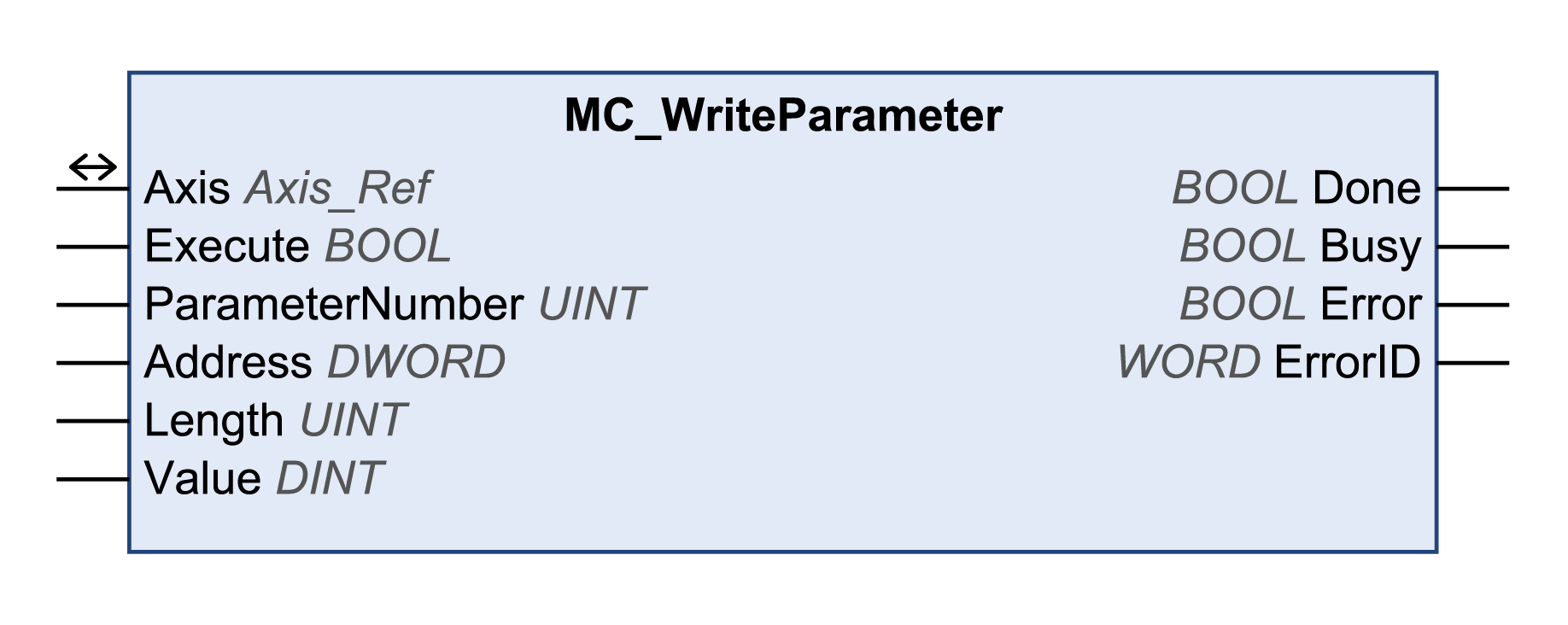

MC_WriteParameter

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

Un fronte di salita dell'ingresso Execute avvia il blocco funzione. Il blocco funzione continua a essere eseguito e l'uscita Busy è impostata a TRUE.

Un fronte di salita sull'ingresso Execute viene ignorato durante l'esecuzione del blocco funzione.

Campo valori: 0...65535

ATV:

• 1000: Selezione tramite Address di ingresso.

LXM32:

• 2: Limite posizione positivo del finecorsa software. MON_swLimP

• 3: Limite posizione negativo del finecorsa software. MON_swLimN

• 4: Monitoraggio del finecorsa software positivo. (Attivato: Bit 0 = 0. Disattivato: Bit 0 = 1). MON_SW_Limits

• 5: Monitoraggio del finecorsa software negativo. (Attivato: Bit 0 = 0. Disattivato: Bit 0 = 1). MON_SW_Limits

• 1000: Selezione tramite Address di ingresso.

Lexium ILA, ILE e ILS integrated drives (EtherNet/IP e Modbus TCP):

• 2: Limite posizione positivo del finecorsa software. SPVswLimPusr

• 3: Limite posizione negativo del finecorsa software. SPVswLimNusr

• 4: Monitoraggio del finecorsa software positivo. (Attivato: Bit 0 = 0. Disattivato: Bit 0 = 1). SPV_SW_Limits

• 5: Monitoraggio del finecorsa software negativo. (Attivato: Bit 0 = 0. Disattivato: Bit 0 = 1). SPV_SW_Limits

• 1000: Selezione tramite Address di ingresso.

Lexium ILA, ILE e ILS integrated drives (CANopen):

• 1000: Selezione tramite Address di ingresso.

Indirizzo del parametro da scrivere.

Indirizzo del bus di campo (esempi):

CANopen: Indice: 2038_h, Sottoindice: 05_h -> 00203805_h

Ethernet/IP: Classe: 8_Ch, Istanza: 01_h, Attributo: 05_h -> 008C0105_h

Modbus TCP: Indirizzo logico/Modbus: 219C_h -> 0000219C_h

Per un elenco dei parametri e l'indirizzo corrispondente dei parametri, vedere la documentazione dell'azionamento.

Può essere utilizzato solo se l'ingresso ParameterNumber = 1000.

Campo valori: 1...4

Lunghezza del parametro da scrivere in byte.

Per un elenco dei parametri e la lunghezza corrispondente dei parametri, vedere la documentazione dell'azionamento.

Campo valori: -2147483648...2147483647

Valore predefinito: 0

Valore da scrivere nel parametro.

Le unità dei valori dipendono dal parametro.

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

• FALSE: l'esecuzione non è stata avviata o è stato rilevato un errore.

• TRUE: esecuzione terminata senza errori rilevati.

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

• FALSE: il blocco funzione non è in fase di esecuzione.

• TRUE: il blocco funzione è in fase di esecuzione.

Campo valori: FALSE, TRUE.

Valore predefinito: FALSE.

• FALSE: esecuzione del blocco funzione in corso, nessun errore rilevato.

• TRUE: è stato rilevato un errore nell'esecuzione del blocco funzione.

Restituisce il valore di un codice diagnostico. Consultare i codici di diagnostica della libreria. Se il valore è 0 e se l'uscita Error di questo blocco funzione è impostato a TRUE, il codice diagnostico può essere letto con l'uscita AxisErrorID del blocco funzione MC_ReadAxisError.

Riferimento all'asse (istanza) per cui deve essere eseguito il blocco funzione (corrisponde al nome dell'asse). Il nome dell'asse deve essere definito nella struttura EcoStruxure Machine Expert Dispositivi.
