Pubblicazione di variabili nel controller

Panoramica

Pubblicare le variabili nella parte controller dell'applicazione EcoStruxure Machine Expert all'interno dell'editor Configurazione simboli.

Pubblicazione delle variabili nell'editor Configurazione simboli

Per pubblicare variabili nell'editor Configurazione simboli, procedere come indicato di seguito:

Passo

Azione

1

Creare un nodo Configurazione simboli nel nodo Applicazione nella struttura Strumenti come descritto nel capitolo Aggiunta di una configurazione simboli.

2

Fare doppio clic sul nodo Configurazione simboli per aprire l'editor Configurazione simboli.

3

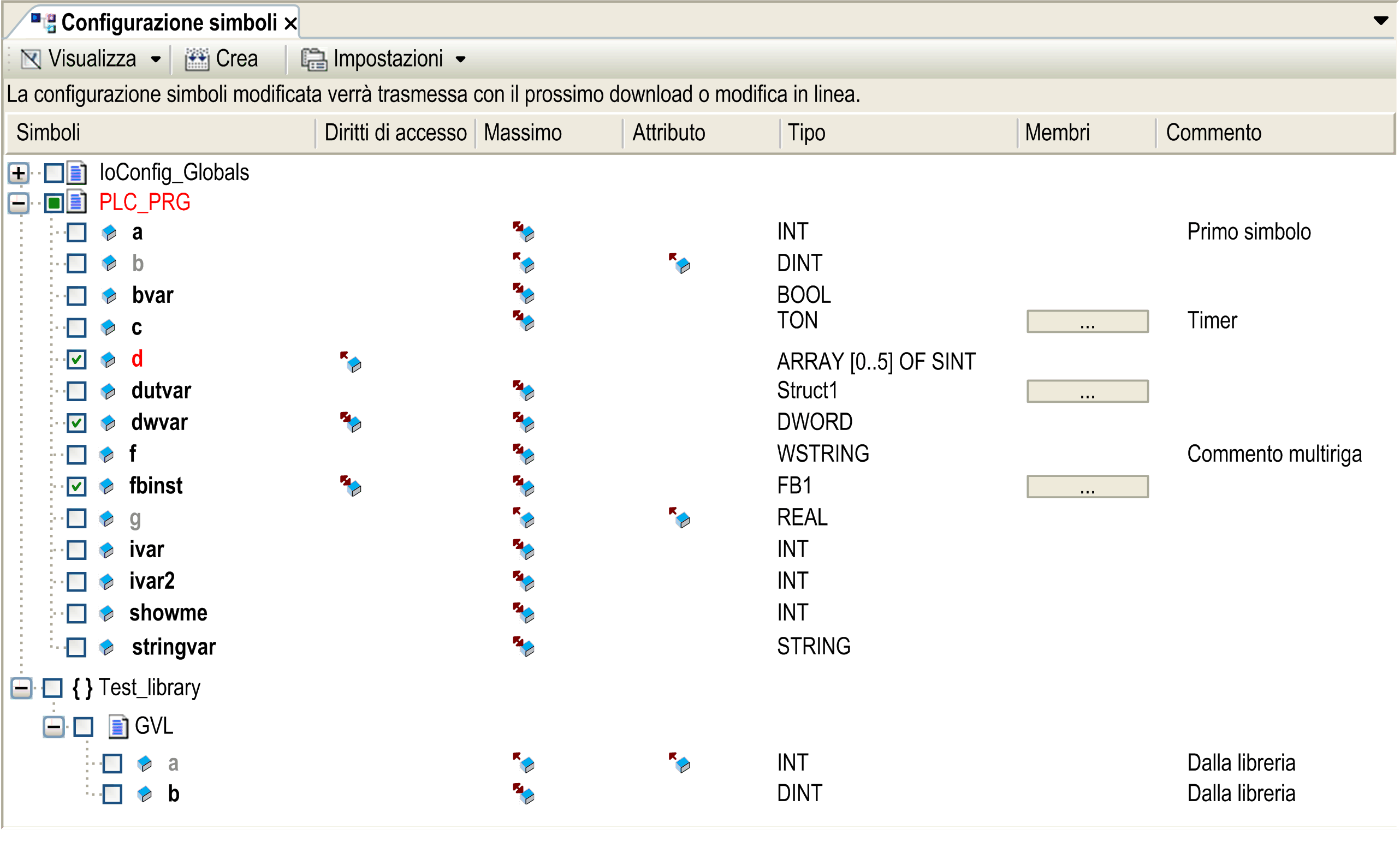

Nell'editor Configurazione simboli, selezionare le variabili elementari da pubblicare per la comunicazione con uno o più terminali HMI selezionando o deselezionando la casella di controllo nella colonna Simboli:

È anche possibile assegnare i diritti di accesso ad ogni singola variabile nella colonna Diritti di accesso. Per ulteriori informazioni, consultare la descrizione dell'editor Configurazione simboli.

Per utilizzare i set di simboli, fare riferimento a Creazione di set di simboli che consentono diritti di accesso differenti per client di controllo differenti.

Nota: solo le variabili di tipi di dati elementari sono disponibili per lo scambio con i terminali HMI.

4

Per rendere effettive le impostazioni, fare clic sul collegamento Download nell'editor Configurazione simboli.

NOTA: Il meccanismo di pubblicazione consuma un overhead di circa 50 kByte nel controller. Ciascuna variabile pubblicata consuma 11 Byte all'interno dell'applicazione del controller.
