Presentazione del blocco funzione StrainGauge

Panoramica

Il blocco funzione StrainGauge possiede 3 funzioni:

oeffettuare una misura media dell'ingresso TM5SEAISG in un periodo definito

odefinire una calibrazione lineare per rispondere alle esigenze del processo

ofornire una misura calibrata

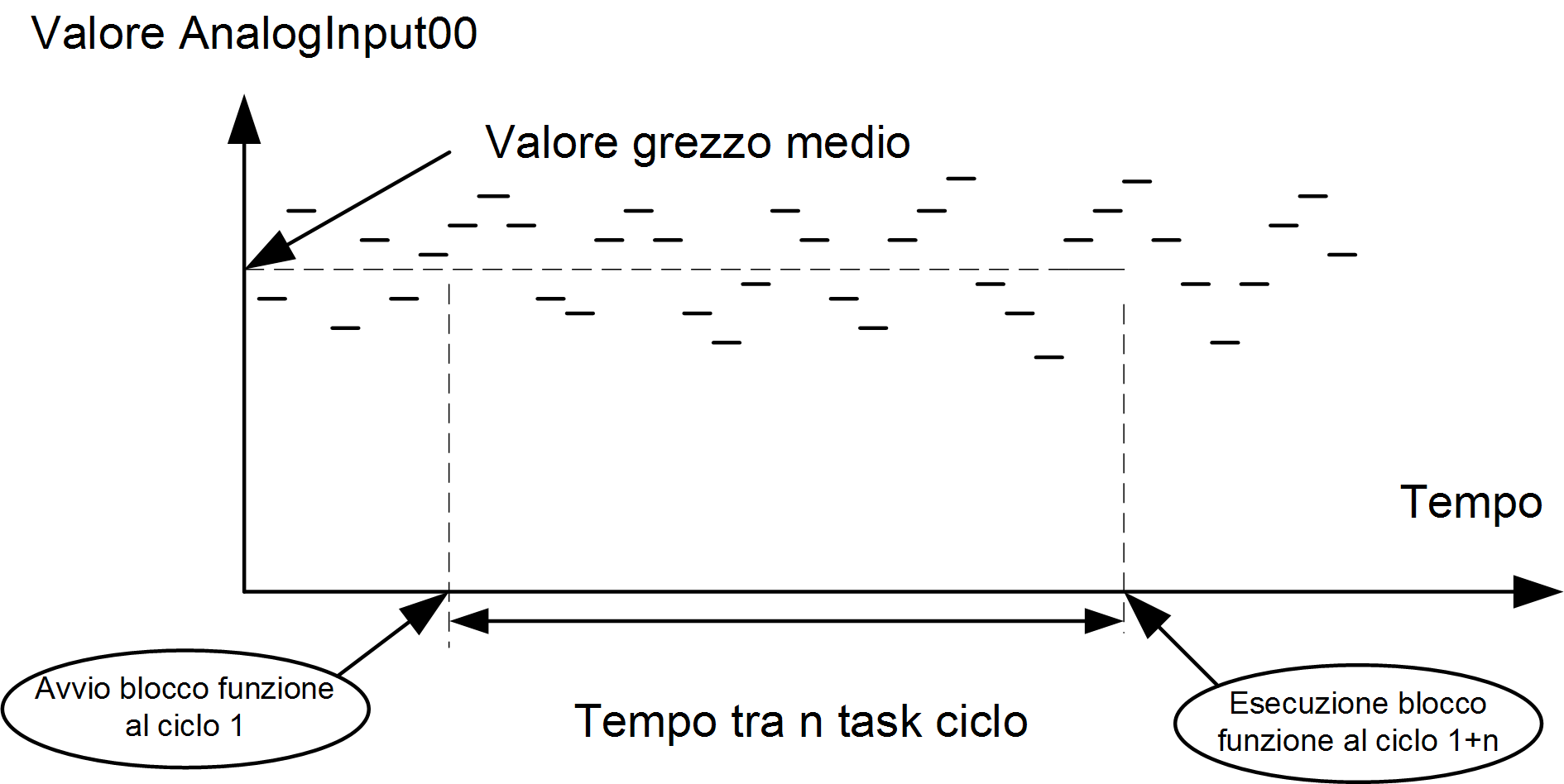

Il valore grezzo medio viene calcolato con tutte le misure effettuate dal modulo TM5SEAISG durante un numero definito di cicli di task. Il numero di cicli di task è impostato con l'ingresso Cycle_Number del blocco funzione.

Dove n è il valore di Cycle_number.

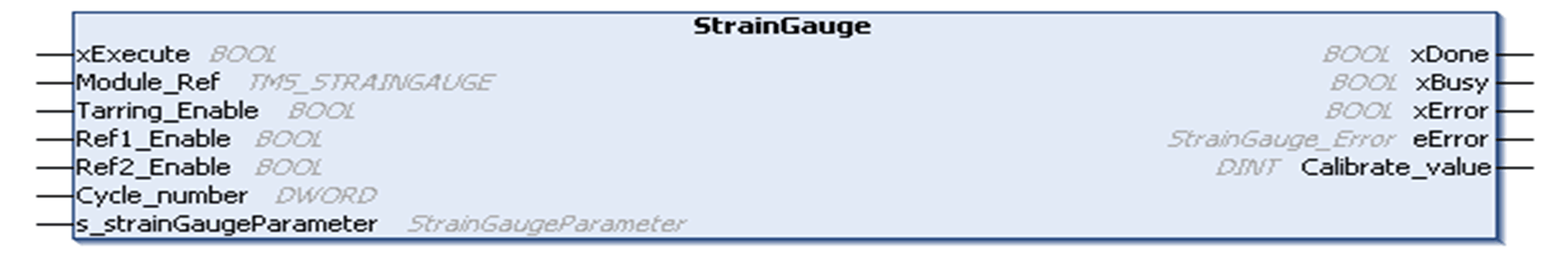

Rappresentazione del blocco funzione StrainGauge

Rappresentazione IL e ST

Per la rappresentazione generale in linguaggio IL o ST, fare riferimento al capitolo Rappresentazione di funzioni e blocchi funzione.

Descrizione delle variabili I/O

La tabella seguente descrive le variabili di ingresso:

L'ingresso	Tipo	Iniziale	Commento
xExecute	BOOL	–	Sul fronte di salita, avvia l'esecuzione del blocco funzione. Sul fronte di discesa, azzera le uscite del blocco funzione al termine della sua esecuzione.
Module_Ref	TM5_STRAINGAUGE	–	Riferimento del modulo elettronico di espansione TM5SEAISG.
Tare_Enable	BOOL	FALSE	TRUE = abilita la funzione di taratura.
Ref1_Enable	BOOL	FALSE	TRUE = abilita la misura del numero di riferimento del punto 1.
Ref2_Enable	BOOL	FALSE	TRUE = abilita la misura del numero di riferimento del punto 2.
Cycle_number	DWORD	0	Numero del ciclo di task usato per calcolare la media di una misura del valore grezzo contenuto in AnalogInput00 (deve essere diverso da 0).
s_strainGaugeParameter	StrainGaugeParameter	–	Valori di taratura e calibrazione.

La tabella seguente descrive le variabili di uscita:

Uscita	Tipo	Iniziale	Commento
xDone	BOOL	–	TRUE = indica che l'azione è stata conclusa correttamente. L'esecuzione del blocco funzione è terminata.
xBusy	BOOL	–	TRUE = indica che l'esecuzione del blocco funzione è in corso.
xError	BOOL	–	TRUE = indica che è stato rilevato un errore e che il blocco funzione interrompe l'azione. L'esecuzione del blocco funzione è terminata.
eError	StainGauge_Error	0	Quando xError è TRUE: tipo d'errore rilevato.
Calibrated_value	DINT	FF80 0000 hex	Valore calcolato dopo l'elaborazione della calibrazione del blocco funzione .
