Ingressi digitali

Panoramica

Il Modicon M241 Logic Controller dispone di ingressi digitali integrati:

Riferimento	Numero totale di ingressi digitali	Ingressi veloci che possono essere utilizzati come ingressi HSC da 200 kHz	Numero totale di ingressi standard	Ingressi standard utilizzabili come ingressi HSC 1 kHz
TM241C••24R TM241C••24T TM241C••24U	14	8	6	6
TM241C•40R TM241C•40T TM241C•40U	24	8	16	8

Riferimento

Numero totale di ingressi digitali

Ingressi veloci che possono essere utilizzati come ingressi HSC da 200 kHz

Numero totale di ingressi standard

Ingressi standard utilizzabili come ingressi HSC 1 kHz

TM241C••24R

TM241C••24T

TM241C••24U

14

8

6

TM241C•40R

TM241C•40T

TM241C•40U

24

8

16

8

Per maggiori informazioni, vedere la sezione Gestione degli ingressi.

PERICOLO
	RISCHIO DI INCENDIO Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori. Per il cablaggio dell'uscita relè (2 A), utilizzare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F). Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, utilizzare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F). Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

PERICOLO

RISCHIO DI INCENDIO

Utilizzare solo le sezioni filo corrette per la capacità corrente massima dei canali di I/O e per gli alimentatori.
Per il cablaggio dell'uscita relè (2 A), utilizzare conduttori di sezione minima di 0,5 mm² (AWG 20) con una temperatura nominale di almeno 80 °C (176 °F).
Per i conduttori comuni del cablaggio delle uscite relè (7 A) o del cablaggio delle uscite relè maggiori di 2 A, utilizzare conduttori di almeno 1,0 mm² (AWG 16) con una temperatura nominale di almeno 80 °C (176 °F).

Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

LED di stato degli ingressi digitali

La seguente figura mostra i LED di stato per il controller TM241C••24• (i controller TM241C•40• sono simili con 40 LED):

LED	Colore	Stato	Descrizione
0 - 13	Verde	Acceso	Il canale di ingresso è attivato
0 - 13	Verde	Spento	Il canale di ingresso è disattivato

Caratteristiche degli ingressi standard

La tabella descrive le caratteristiche del M241 Logic Controller con ingressi standard:

Caratteristica		Valori
Caratteristica		TM241C••24•	TM241C•40•
Numero di ingressi standard		6 ingressi (I8 - I13)	16 ingressi (I8 - I23)
Numero di gruppi di canali		1 linea comune per I8 - I13	1 linea comune per I8 - I23
Tipo di ingresso		Tipe 1 (IEC 61131-2 Edition 3)
Tipo di logica		Sink/Source
Campo della tensione di ingresso		24 Vdc
Tensione di ingresso nominale		0 - 28,8 Vdc
Corrente di ingresso nominale		5 mA	7 mA
Impedenza d'ingresso		4,7 kΩ
Valori limite d'ingresso	Tensione allo stato 1	> 15 Vdc (15 - 28,8 Vdc)
	Tensione allo stato 0	< 5 Vdc (0 - 5 Vdc)
	Corrente allo stato 1	> 2,5 mA
	Corrente allo stato 0	< 1,0 mA
Declassamento		Senza declassamento
Tempo di accensione		50 µs + valore di filtro ¹
Tempo di spegnimento		50 µs + valore di filtro ¹
Isolamento	Tra ingresso e logica interna	500 Vac
Isolamento	Tra i morsetti d'ingresso	Non isolati
Tipo di collegamento		Morsettiera a vite rimovibile
Durata di vita del connettore per numero di inserimenti/rimozioni		Oltre 100 volte
Cavo	Tipo	Non schermato
Cavo	Lunghezza	Massimo 50 m (164 ft)
¹ Per maggiori informazioni, fare riferimento a Principio del filtro integratore

Caratteristiche degli ingressi veloci

La tabella seguente descrive le caratteristiche del M241 Logic Controller con ingressi veloci:

Caratteristiche		Valore
Numero di ingressi transistor veloci		8 ingressi (I0 - I7)
Numero di gruppi di canali		1 linea comune per I0 - I3 1 linea comune per I4 - I7
Tipo di ingresso		Tipe 1 (IEC 61131-2 Edition 3)
Tipo di logica		Sink/Source
Tensione di ingresso nominale		24 Vdc
Campo della tensione di ingresso		0 - 28,8 Vdc
Corrente di ingresso nominale		10,7 mA
Impedenza d'ingresso		2,81 kΩ
Valori limite d'ingresso	Tensione allo stato 1	> 15 Vdc (15 - 28,8 Vdc)
	Tensione allo stato 0	< 5 Vdc (0 - 5 Vdc)
	Corrente allo stato 1	> 5 mA
	Corrente allo stato 0	< 1,5 mA
Declassamento		Senza declassamento
Tempo di accensione		2 µs + valore di filtro ¹
Tempo di spegnimento		2 µs + valore di filtro ¹
Frequenza massima dell'HSC	Fase A/B	100 kHz
	Impulso/Direzione	200 kHz
	Fase singola	200 kHz
Modalità operativa supportata dall'HSC		Contatore di fase A/B Contatore di impulsi/direzione Contatore di fase singola/doppia
Isolamento	Tra ingresso e logica interna	500 Vac
Isolamento	Tra i morsetti d'ingresso	Non isolati
Tipo di collegamento		Morsettiera a vite rimovibile
Durata di vita del connettore per numero di inserimenti/rimozioni		Oltre 100 volte
Cavo	Tipo	Schermato, incluso alimentatore 24 Vdc
Cavo	Lunghezza	Max. 10 m (32,8 ft)

¹ Per maggiori informazioni, fare riferimento a Principio del filtro integratore

Rimozione della morsettiera

Fare riferimento a Rimozione della morsettiera.

Schema di cablaggio per TM241C••24R

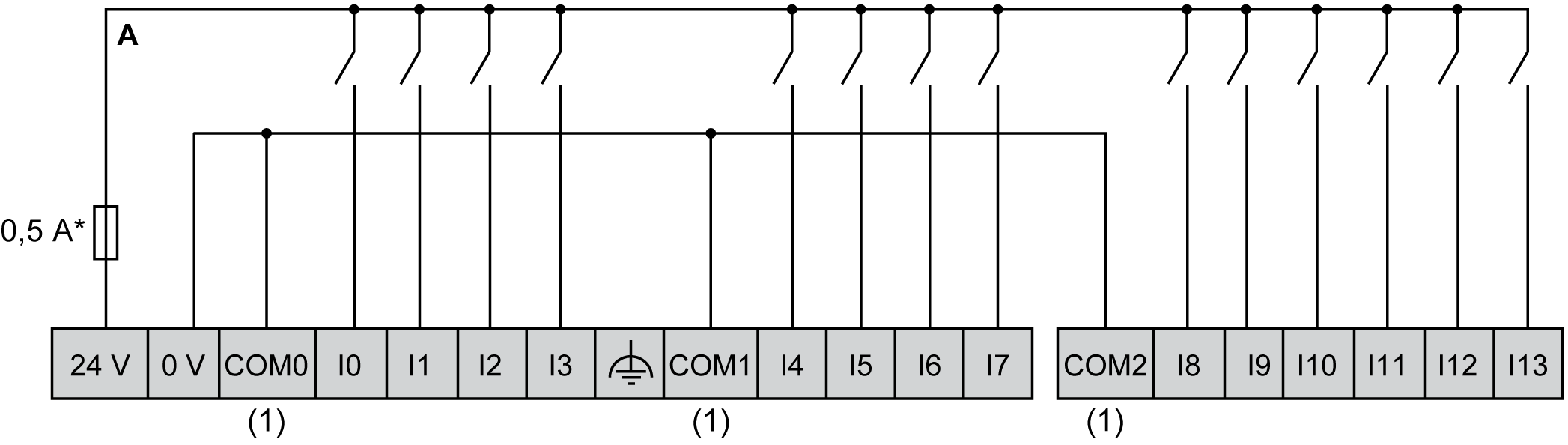

La seguente figura mostra il cablaggio sink (per logica positiva) degli ingressi digitali del controller:

* Fusibile tipo T

(1) I morsetti COM0, COM1 e COM2 non sono collegati internamente.

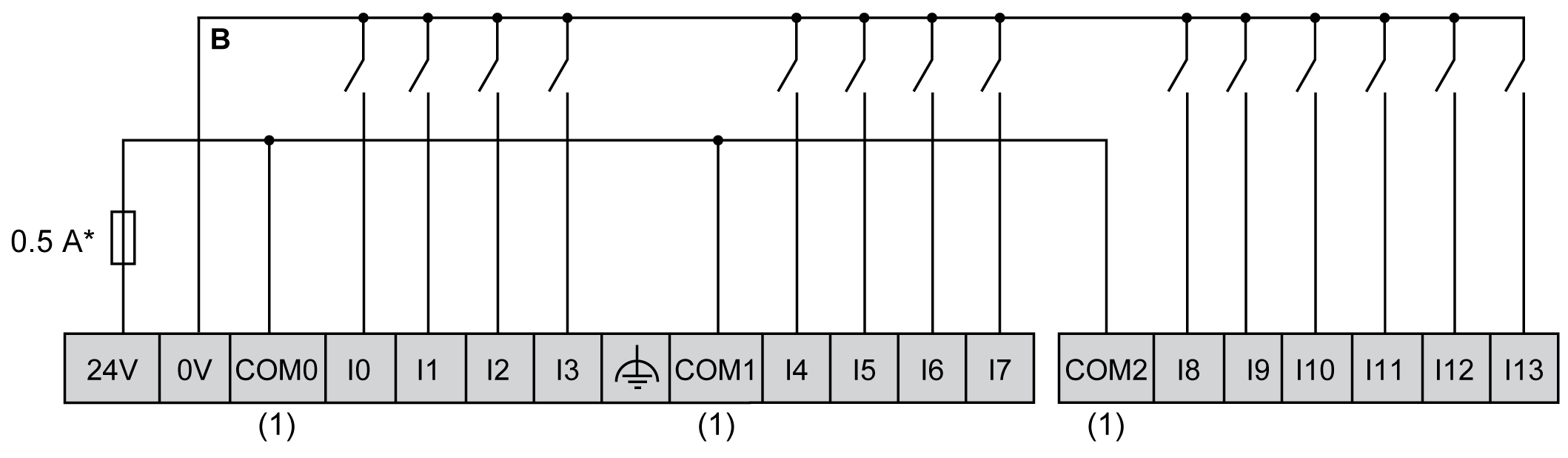

La figura seguente mostra il cablaggio source (logica negativa) degli ingressi digitali del controller:

* Fusibile tipo T

(1) I morsetti COM0, COM1 e COM2 non sono collegati internamente.

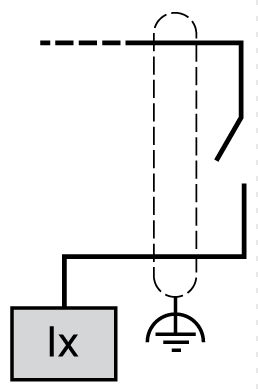

Cablaggio ingresso veloce per I0... I7:

Schemi di cablaggio del TM241C•40R

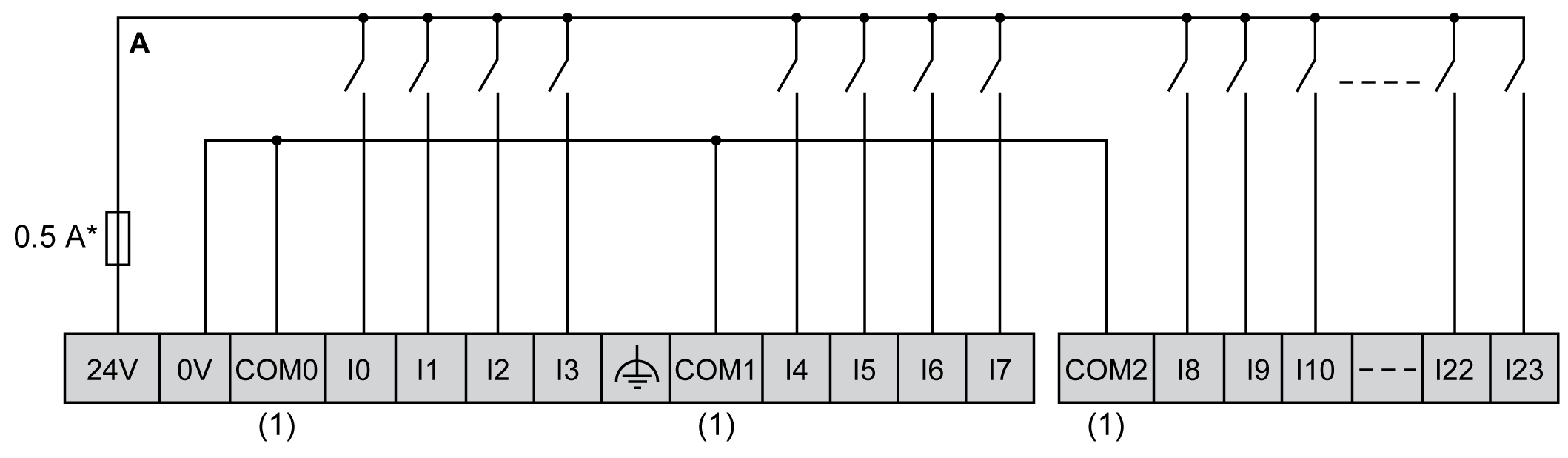

La seguente figura mostra il cablaggio sink (per logica positiva) degli ingressi digitali del controller:

* Fusibile tipo T

(1) I morsetti COM0, COM1 e COM2 non sono collegati internamente.

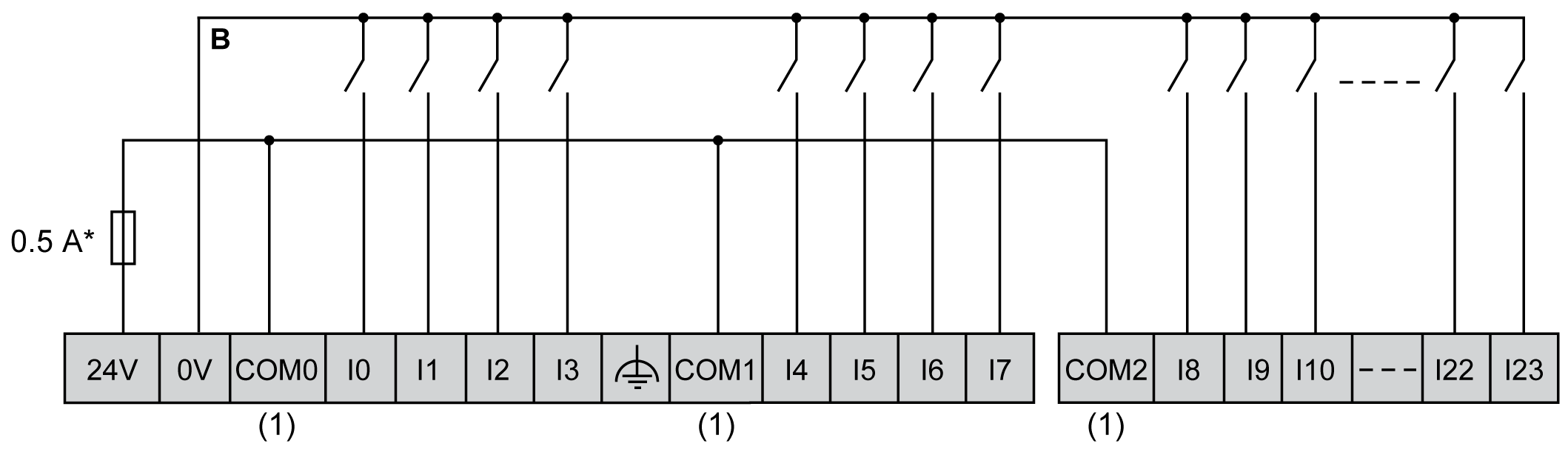

La figura seguente mostra il cablaggio source (logica negativa) degli ingressi digitali del controller:

* Fusibile tipo T

(1) I morsetti COM0, COM1 e COM2 non sono collegati internamente.

Cablaggio ingresso veloce per I0... I7:

Schemi di cablaggio per TM241C••24T / TM241C••24U

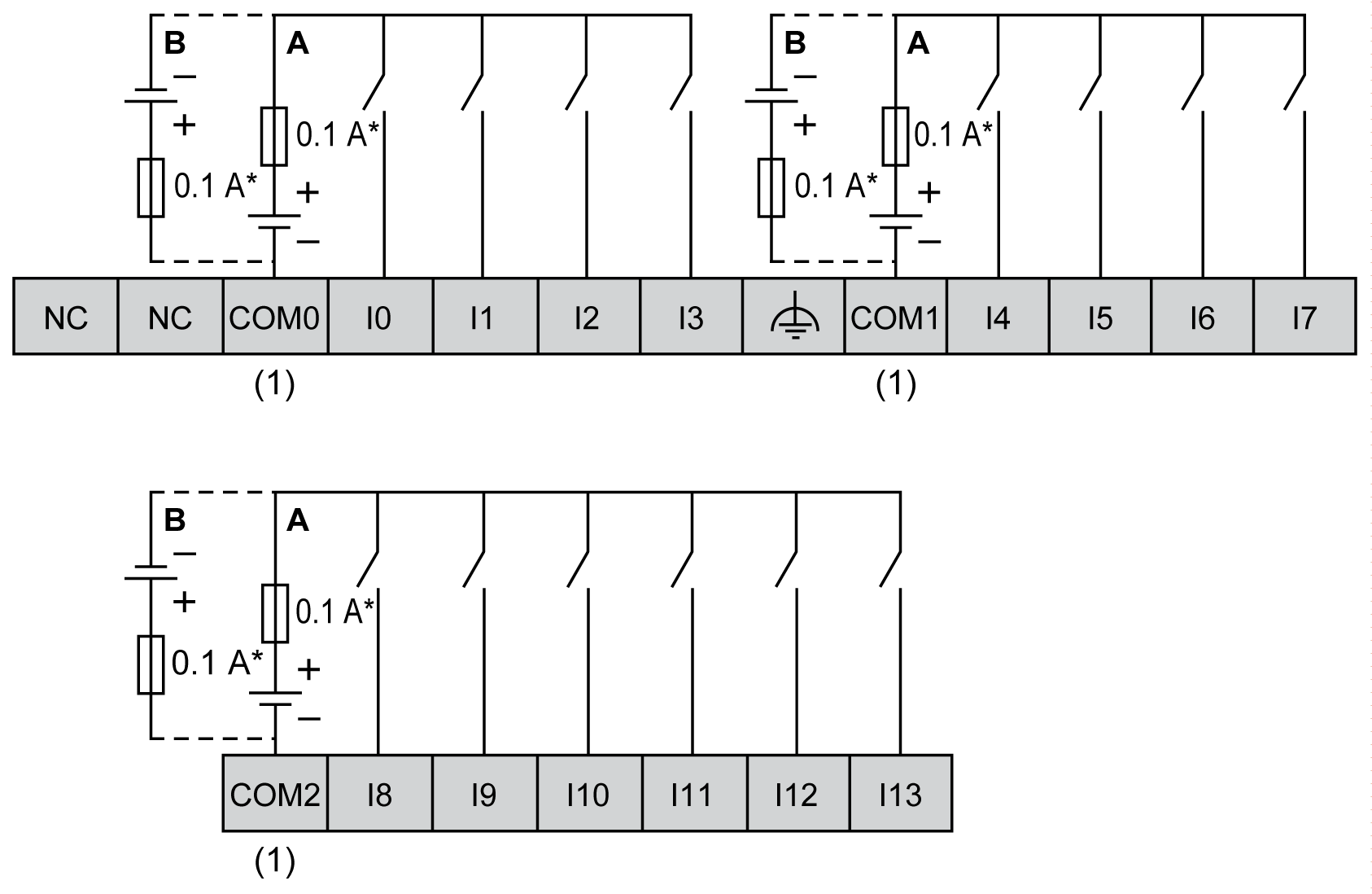

La figura seguente mostra il collegamento degli ingressi digitali del controller:

* Fusibile tipo T

(1) I morsetti COM0, COM1 e COM2 non sono collegati internamente.

A Cablaggio sink (logica positiva).

B Cablaggio source (logica negativa).

Cablaggio ingresso veloce per I0... I7:

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Schemi di cablaggio TM241C•40T / TM241C•40U

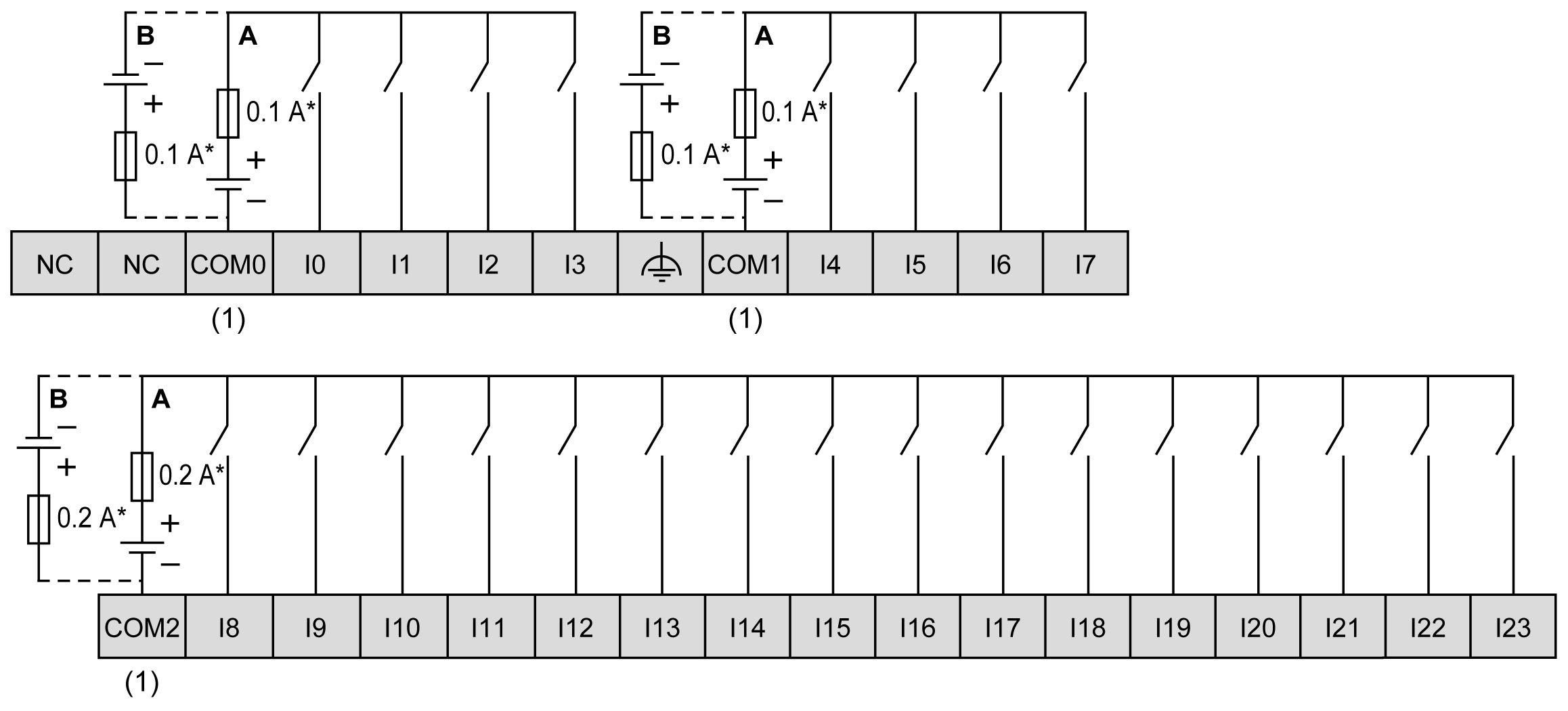

La figura seguente mostra il collegamento degli ingressi digitali del controller:

* Fusibile tipo T

(1) I morsetti COM0, COM1 e COM2 non sono collegati internamente.

A Cablaggio sink (logica positiva).

B Cablaggio source (logica negativa).

Cablaggio ingresso veloce per I0... I7:

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
