Parametri del controller

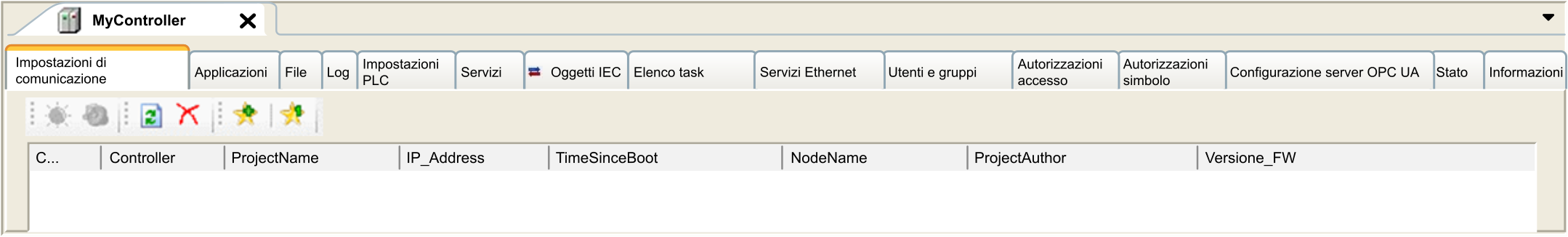

Per aprire l'editor dei dispositivi, fare doppio clic su MyController nella Struttura dispositivi:

Descrizione della scheda

Scheda	Descrizione	Limitazione
Impostazioni di Comunicazione	Gestisce la connessione tra il PC e il controller: aiutando a trovare un controller in una rete presentando un elenco di controller disponibili, in modo da potere collegarsi al controller selezionato e gestire l'applicazione nel controller stesso. aiutando a identificare fisicamente il controller dall'editor dei dispositivi aiutando a cambiare le impostazioni di comunicazione del controller. L'elenco dei controller viene rilevato tramite NetManage o tramite il percorso attivo basato sulle impostazioni di comunicazione. Per accedere a Impostazioni comunicazioni, fare clic su Progetto > Impostazioni progetto... nella barra dei menu. Per maggiori informazioni, vedere EcoStruxure Machine Expert, Guida alla programmazione (Impostazioni di comunicazione).	Solo in modalità Online
Applicazioni	Presenta l'applicazione in esecuzione nel controller e permette di rimuovere l'applicazione dal controller.	Solo in modalità Online
File	Gestione dei file tra il PC e il controller. Tramite questa scheda è possibile vedere solo un disco del logic controller per volta. Quando è inserita una scheda SD, questo file ne mostra il contenuto. In caso contrario, questa scheda visualizza il contenuto della directory /usr della memoria interna non volatile del controller.	Solo in modalità Online
Log	Visualizzare il file di registro del controller.	Solo in modalità Online
Impostazioni del PLC	Configurazione di: nome applicazione comportamento degli I/O in Stop opzioni del ciclo bus.	–
Servizi	Consente di configurare i servizi online del controller (RTC, identificazione del dispositivo).	Solo in modalità Online
Oggetti IEC	Consente di accedere al dispositivo dall'applicazione IEC tramite gli oggetti elencati. Visualizza una vista di monitoraggio in modalità online. Per ulteriori informazioni, consultare Oggetto IEC nella Guida in linea CODESYS.	–
Elenco task	Visualizza un elenco degli I/O e delle loro assegnazioni ai task.	Solo dopo la compilazione
Servizi Ethernet	La scheda Instradamento IP consente di configurare gli instradamenti e la trasparenza tra reti tramite le opzioni di Instradamento IP . NOTA: Questa scheda è vuota se nella configurazione non è disponibile alcuna connessione Ethernet.	–
Utenti e gruppi	La scheda Utenti e gruppi è presente per i dispositivi che supportano la gestione utenti in linea. Consente di configurare gli utenti e i gruppi dei diritti di accesso e di assegnare loro i diritti necessari per controllare l'accesso ai progetti e dispositivi EcoStruxure Machine Expert in modalità online. Per ulteriori dettagli, vedere laEcoStruxure Machine Expert Guida alla programmazione.	–
Diritti di accesso	La scheda Diritti di accesso consente di definire i diritti di accesso del dispositivo degli utenti. Per ulteriori dettagli, vedere laEcoStruxure Machine Expert Guida alla programmazione.	–
Diritti dei simboli	Consente all'amministratore di configurare l'accesso di Utenti e gruppi ai set di simboli. Per maggiori informazioni, vedere Configurazione dei simboli nella Guida in linea CODESYS.	–
Configurazione server OPC UA	Visualizza la finestra di configurazione del server OPC UA.	–
Stato	Non utilizzato.	–
Informazioni	Visualizza informazioni generali sul dispositivo (nome, descrizione, provider, versione, immagine).	–
