Configurazione hardware massima
Introduzione
Il M262 Logic/Motion Controller è un sistema di controllo che offre una soluzione integrata per applicazioni di movimento e una soluzione scalabile per applicazioni logiche, con configurazioni ottimizzate e un'architettura aperta, espandibile.
Principio della configurazione locale e remota

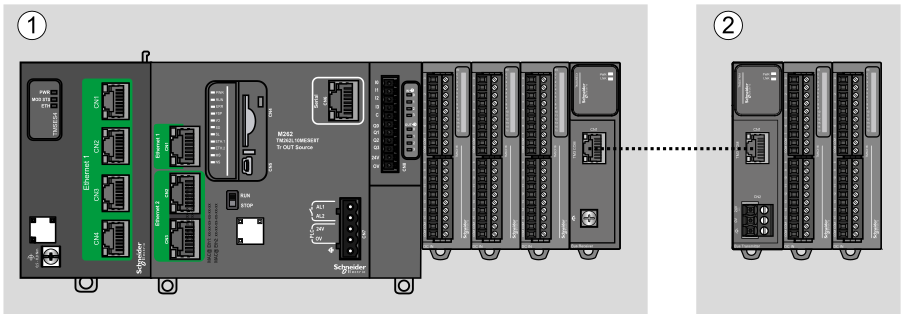

La seguente figura definisce li configurazioni locale e remota:
(1) Configurazione locale
(2) Configurazione remota
M262 Logic/Motion Controller Architettura della configurazione locale
Le configurazioni ottimizzate e locali si ottengono tramite l'associazione di:
-
M262 Logic/Motion Controller
-
Moduli di espansione TMS
-
Moduli di espansione TM3
I requisiti di alimentazione determinano l'architettura della configurazione M262 Logic/Motion Controller.

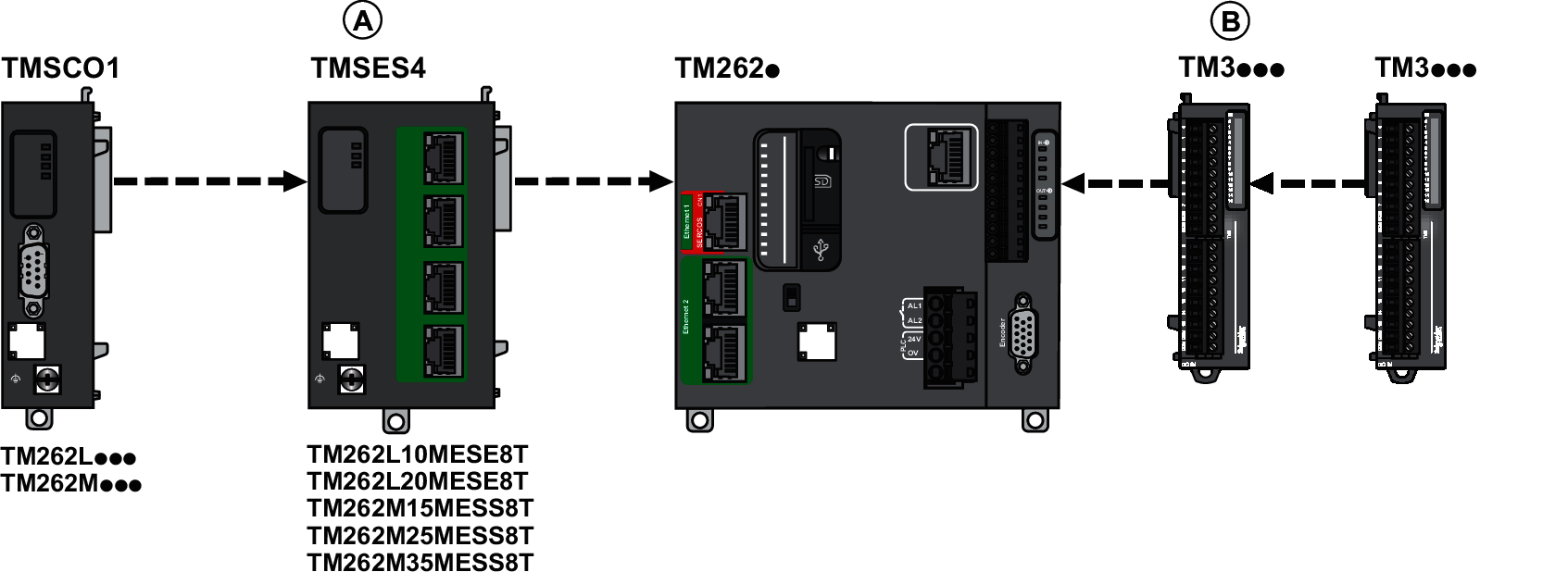

La figura seguente rappresenta i componenti di una configurazione locale:
-
1 TMSCO1
per TM262L01MESE8T e TM262M05MESS8T -
3 TMSES4 o 2 TMSES4 e 1 TMSCO1 per altri codici
TMSCO1 deve essere il modulo all'estrema sinistra collegato al controller.
(B) Moduli di espansione TM3 (7 max.).
M262 Logic/Motion Controller Architettura della configurazione remota
Le configurazioni ottimizzate remote e flessibili si ottengono tramite l'associazione di:
-
M262 Logic/Motion Controller
-
Moduli di espansione TMS
-
Moduli di espansione TM3
-
TM3 moduli trasmettitore e ricevente
I requisiti di alimentazione determinano l'architettura della configurazione M262 Logic/Motion Controller.

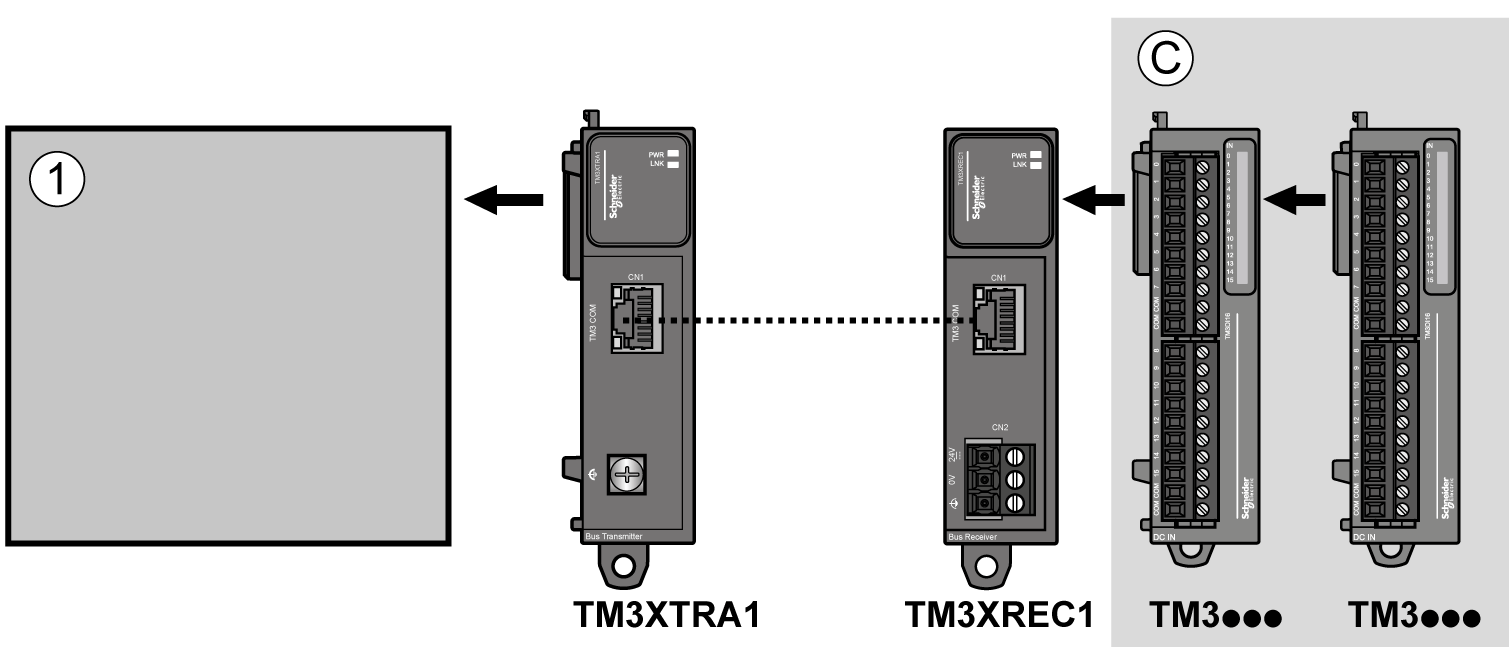

La figura seguente rappresenta i componenti di una configurazione remota:
(1) Logic/motion controller e moduli
(C) Moduli di espansione TM3 (7 max)
Architettura della configurazione distribuita M262 Logic/Motion Controller
La configurazione ottimizzata remota e flessibile si ottiene tramite l'associazione di:

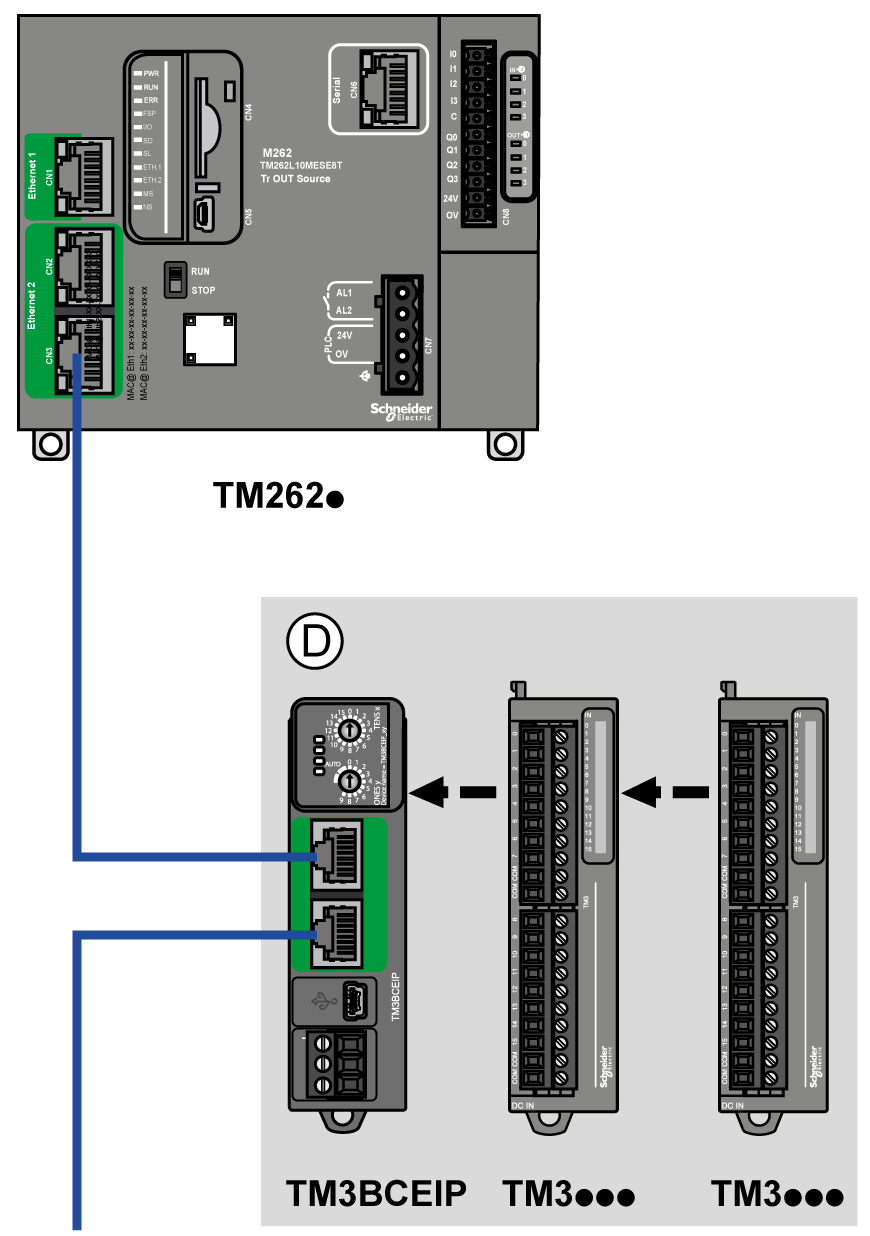

Questa figura mostra i componenti di un'architettura distribuita:
(D) Moduli distribuiti TM3
N. max di moduli
La seguente tabella mostra la configurazione massima supportata:
|
Riferimenti |
Massimo |
Tipo di configurazione |
|---|---|---|
|
TM262L01MESE8T TM262M05MESS8T |
7 moduli di espansione TM3 1 TMSCO1 |
Locale |
|
TM262L10MESE8T TM262M15MESS8T TM262L20MESE8T TM262M25MESS8T TM262M35MESS8T |
7 moduli di espansione TM3 3 moduli di espansione TMS composti da:
|
Locale |
|
TM3XREC1 |
7 moduli di espansione TM3 |
Remoto |
|
TM3BCEIP TM3BCSL TM3BCCO |
7 moduli di espansione TM3 senza trasmettitore e ricevitore 14 moduli di espansione TM3 con trasmettitore e ricevitore |
Distribuita |
|
NOTA: I moduli di trasmissione e ricezione TM3 non sono conteggiati nel numero massimo di moduli di espansione.
|
||
