Parametri del controller

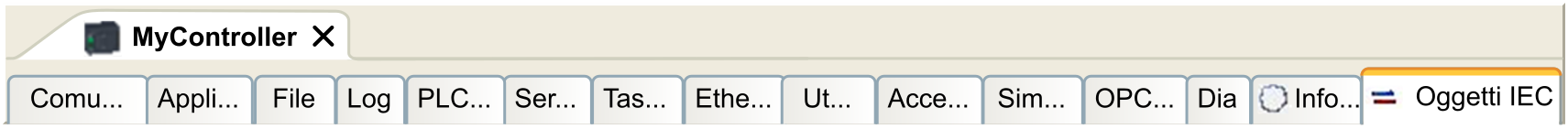

Per aprire l'editor dei dispositivi, fare doppio clic su MyController nella Struttura dispositivi:

Descrizione della scheda

Scheda	Descrizione	Limitazione
Impostazioni di comunicazione	Gestisce la connessione tra il PC e il controller: Aiuta a trovare un controller in una rete. Presenta un elenco di controller disponibili, permettendo di potersi collegare al controller selezionato e gestire l'applicazione nel controller stesso. Consente di identificare fisicamente il controller dall'editor dispositivi. Consente di modificare le impostazioni di comunicazione del controller. L'elenco dei controller viene rilevato tramite NetManage o tramite il percorso attivo basato sulle impostazioni di comunicazione. Per accedere a Impostazioni comunicazioni, fare clic su Progetto > Impostazioni progetto... nella barra dei menu. Per maggiori informazioni, vedere EcoStruxure Machine Expert, Guida alla programmazione (Impostazioni di comunicazione).	–
Applicazioni	Presenta l'applicazione in esecuzione nel controller e permette di rimuovere l'applicazione dal controller. Se lo stato è EMPTY, l'applicazione di avvio viene eliminata.	Solo in modalità Online
File	Gestione dei file tra il PC e il controller. Tramite questa scheda è possibile vedere un solo disco controller alla volta. Questa scheda visualizza il contenuto della directory /usr della memoria interna non volatile del controller.	Solo in modalità Online
Log	Visualizzare il file di registro del controller.	Solo in modalità Online
Impostazioni del PLC	Configurazione di: Opzioni della modalità di avvio comportamento degli I/O in Stop Opzioni ciclo bus	–
Servizi	Impostazioni di Data e Ora, versioni.	Solo in modalità Online
Oggetti IEC	Consente di accedere al dispositivo dall'applicazione IEC tramite gli oggetti elencati. Visualizza una vista di monitoraggio in modalità online. Per ulteriori informazioni, consultare Oggetto IEC nella Guida in linea CODESYS.	–
Elenco task	Visualizza un elenco degli I/O e delle loro assegnazioni ai task.	Solo dopo la compilazione
Servizi Ethernet	Le schede Ethernet_1 e Ethernet_2 riepilogano le connessioni Ethernet. La scheda Instradamento IP consente di configurare i percorsi e la trasparenza sulla rete tramite le opzioni di Inoltro IP. La scheda Risorse Ethernet consente di calcolare il numero di connessioni e di canali configurati.	–
Utenti e gruppi	La scheda Utenti e gruppi è presente per i dispositivi che supportano la gestione utenti in linea. Consente di configurare gli utenti e i gruppi dei diritti di accesso e di assegnare loro i diritti necessari per controllare l'accesso ai progetti e dispositivi EcoStruxure Machine Expert in modalità online. Per maggiori informazioni, vedere EcoStruxure Machine Expert - Guida alla programmazione.	–
Diritti di accesso	La scheda Diritti di accesso consente di definire i diritti di accesso del dispositivo degli utenti. Per maggiori informazioni, vedere EcoStruxure Machine Expert - Guida alla programmazione.	–
Diritti dei simboli	Consente all'amministratore di configurare l'accesso di Utenti e gruppi ai set di simboli. Per maggiori informazioni, vedere Configurazione dei simboli nella Guida in linea CODESYS.	–
Configurazione server OPC UA	Visualizza la finestra di configurazione del server OPC UA.	–
Tabella diagnostica	Visualizza i dati del controller. È possibile accedere ai dati utilizzando la sintassi `NameOfControllerInDeviceTree.NameofParameter`. Esempio: `MyController.SA_NbPowerOn`.	Solo in modalità Online
Informazioni	Visualizza informazioni generali sul dispositivo (nome, descrizione, provider, versione, immagine).	–
