Descrizione del Sercos III Bus Interface
Introduzione
Il Sercos III Bus Interface TM5 è il primo elemento dell'isola di I/O distribuiti TM5.

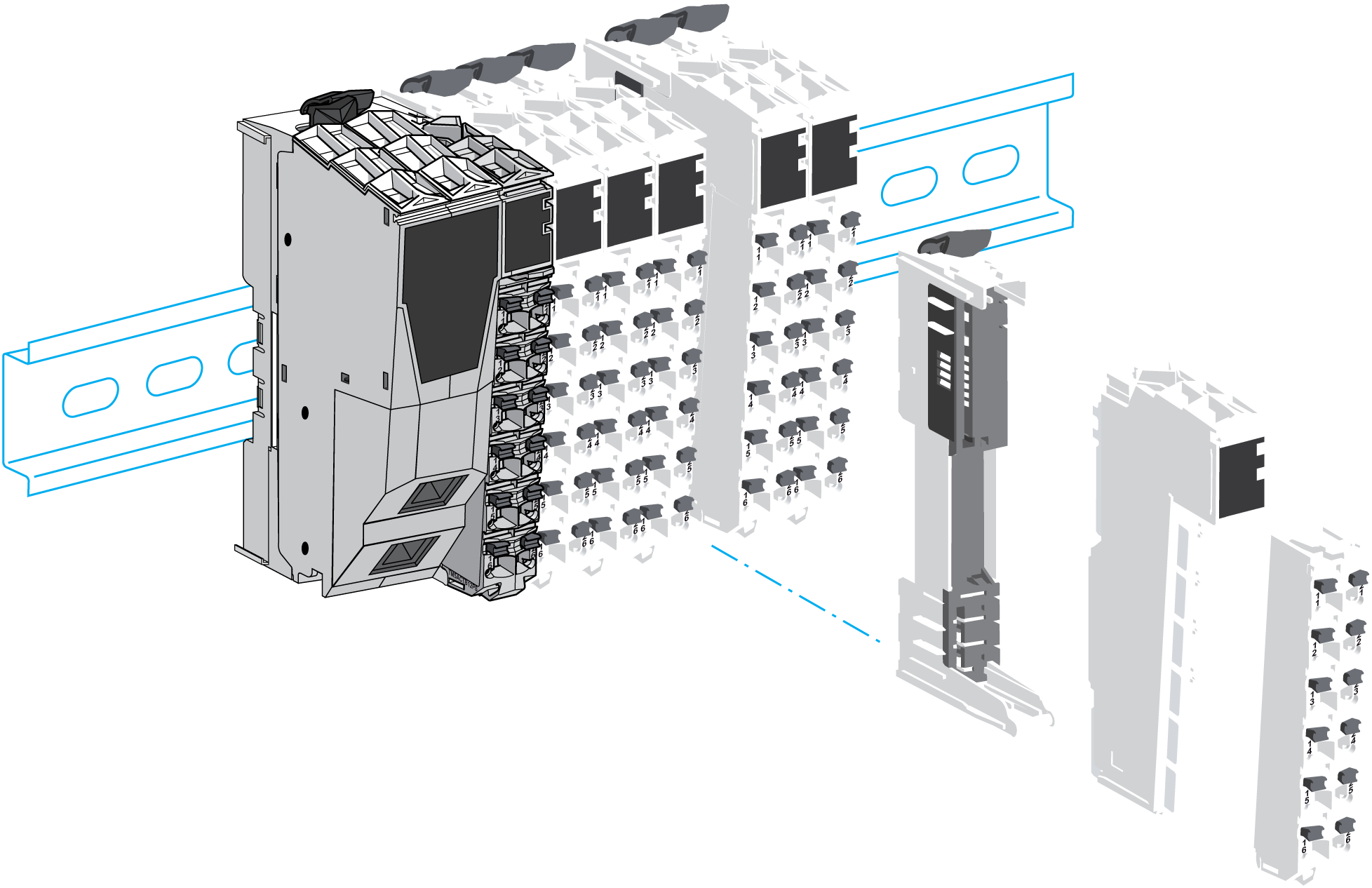

La figura seguente mostra la posizione del TM5 Sercos III Bus Interface in un'isola di I/O distribuiti:
Panoramica interfaccia bus Sercos III

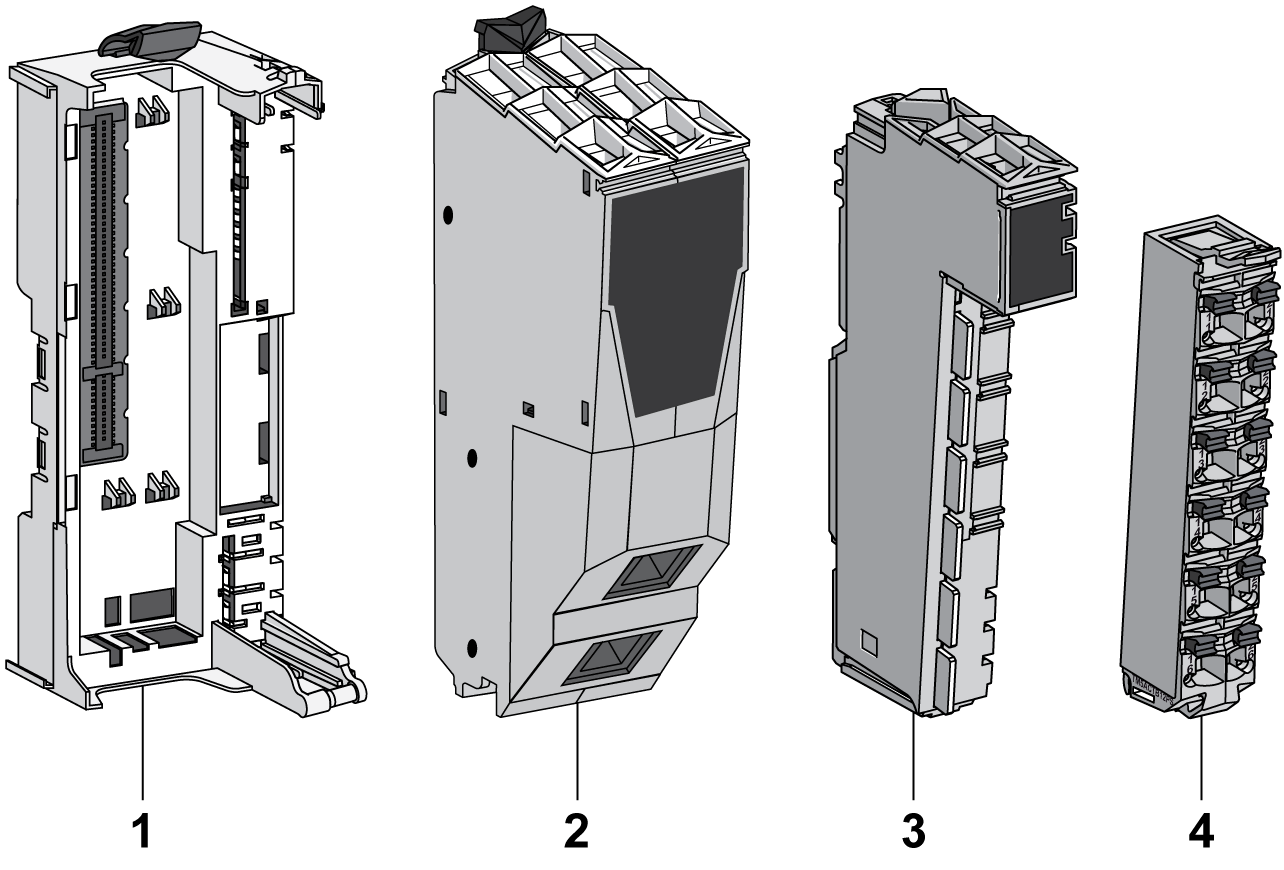

Il TM5 Sercos III Bus Interface con distribuzione integrata è composto da quattro parti diverse che possono essere ordinate insieme come kit, oppure separatamente come indicato di seguito:
|
Elemento |
Descrizione |
|---|---|
|
1 |
Base del bus Sercos III Bus Interface |
|
2 |
|
|
3 |
Modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM) |
|
4 |
Descrizione della base del bus dell'interfaccia del bus Sercos III

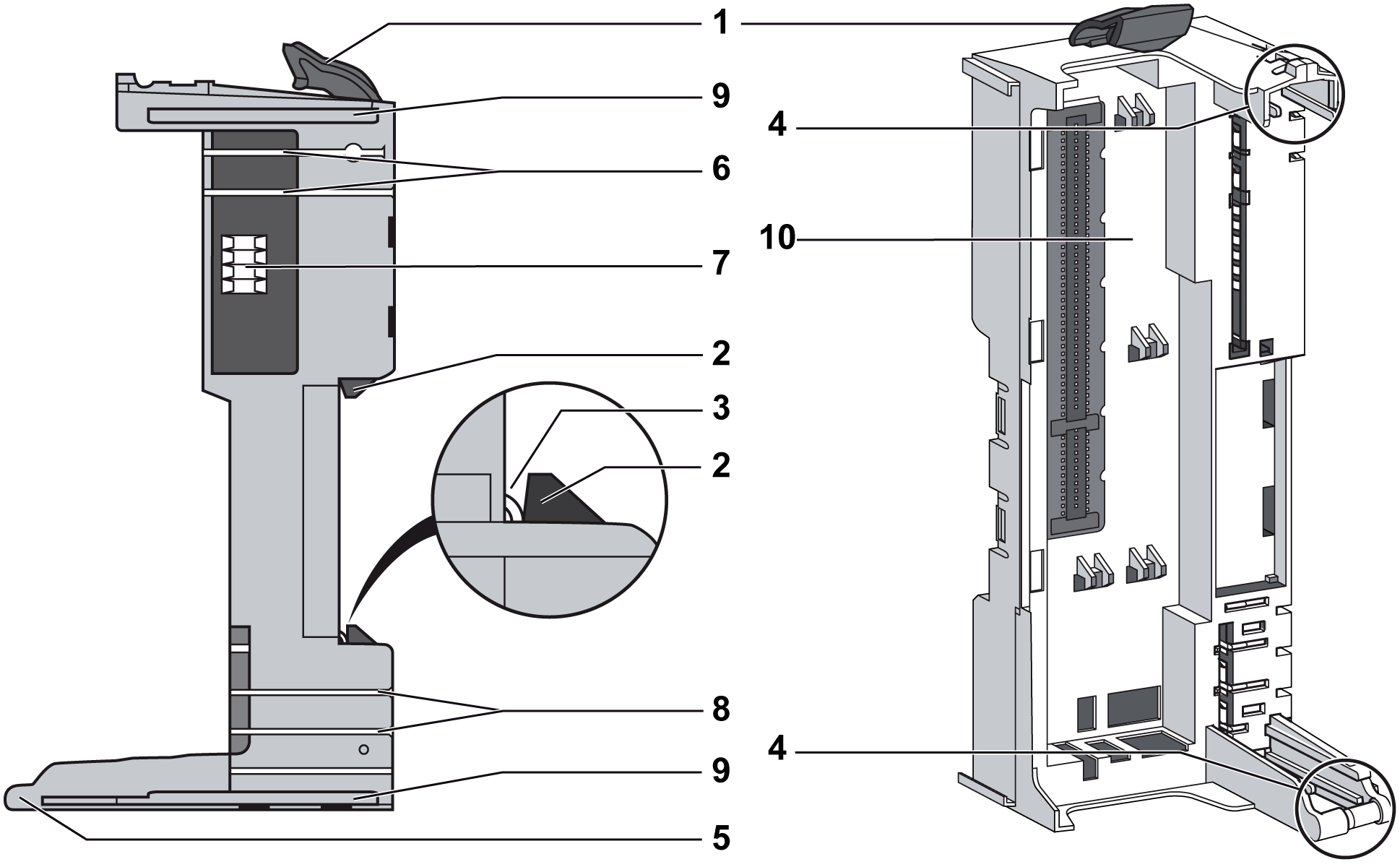

Le figure seguenti mostrano i diversi componenti della base del bus Sercos III Bus Interface:
1 Levetta di blocco
2 Meccanismo di blocco della guida DIN
3 Contatto della guida DIN
4 Guide per l'assemblaggio del IPDM
5 Asse di rotazione per morsettiera
6 Contatti di alimentazione del bus TM5
7 Contatti dati del bus TM5
8 Contatti del segmento di alimentazione di I/O 24 Vcc
9 Guide di interblocco
10 Slot per il modulo di interfaccia del bus
Nella seguente tabella sono indicati i codici prodotto disponibili:
|
Codice prodotto |
Descrizione della base del bus Sercos III Bus Interface |
Colore |
|---|---|---|
|
TM5ACBN1 |
Base del bus per modulo Sercos III Bus Interface e modulo di distribuzione dell'alimentazione dell'interfaccia (IPDM) |
Bianco |
Descrizione del modulo Sercos III Bus Interface

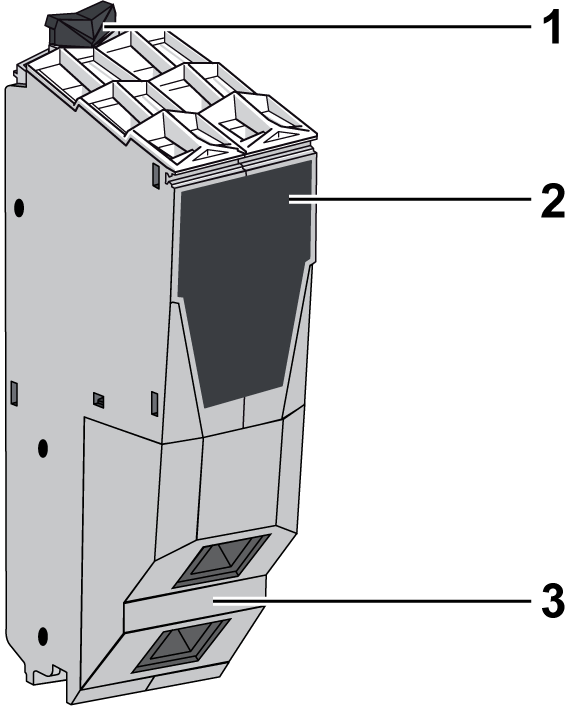

La figura seguente mostra il lato frontale del modulo Sercos III Bus Interface:
1 Graffa di fissaggio
2 Vista anteriore
3 Connettore bus
Nella seguente tabella sono indicati i codici prodotto disponibili:
|
Codice prodotto |
Descrizione del modulo di interfaccia del bus |
Colore |
|---|---|---|
|
TM5NS31 |
Modulo Sercos III Bus Interface |
Bianco |
Interface Power Distribution Module (IPDM)
Nella seguente tabella sono indicati i codici prodotto disponibili:
|
Codice prodotto |
Colore |
|
|---|---|---|
|
TM5SPS3 |
Alimentatore a 24 Vdc dell'interfaccia del bus |
Grigio |
La distribuzione dell'alimentazione del IPDM consiste di due circuiti elettrici dedicati:
|
Designazione: |
Descrizione: |
|---|---|
|
Alimentazione principale a 24 Vcc |
Alimentazione a 24 Vdc che fornisce tensione all'elettronica del modulo di interfaccia e genera energia indipendente per il bus di alimentazione TM5 che serve i moduli di espansione. |
|
Segmento di alimentazione degli I/O 24 Vdc |
Alimentazione 24 Vdc che serve:
|
Descrizione della morsettiera
Nella seguente tabella sono indicati i codici prodotto disponibili:
|
Codice prodotto |
Colore |
|
|---|---|---|
|
TM5ACTB12PS |
Morsettiera 24 Vdc, 12 contatti per PDM, IPDM e modulo ricevitore elettronico |
Grigio |

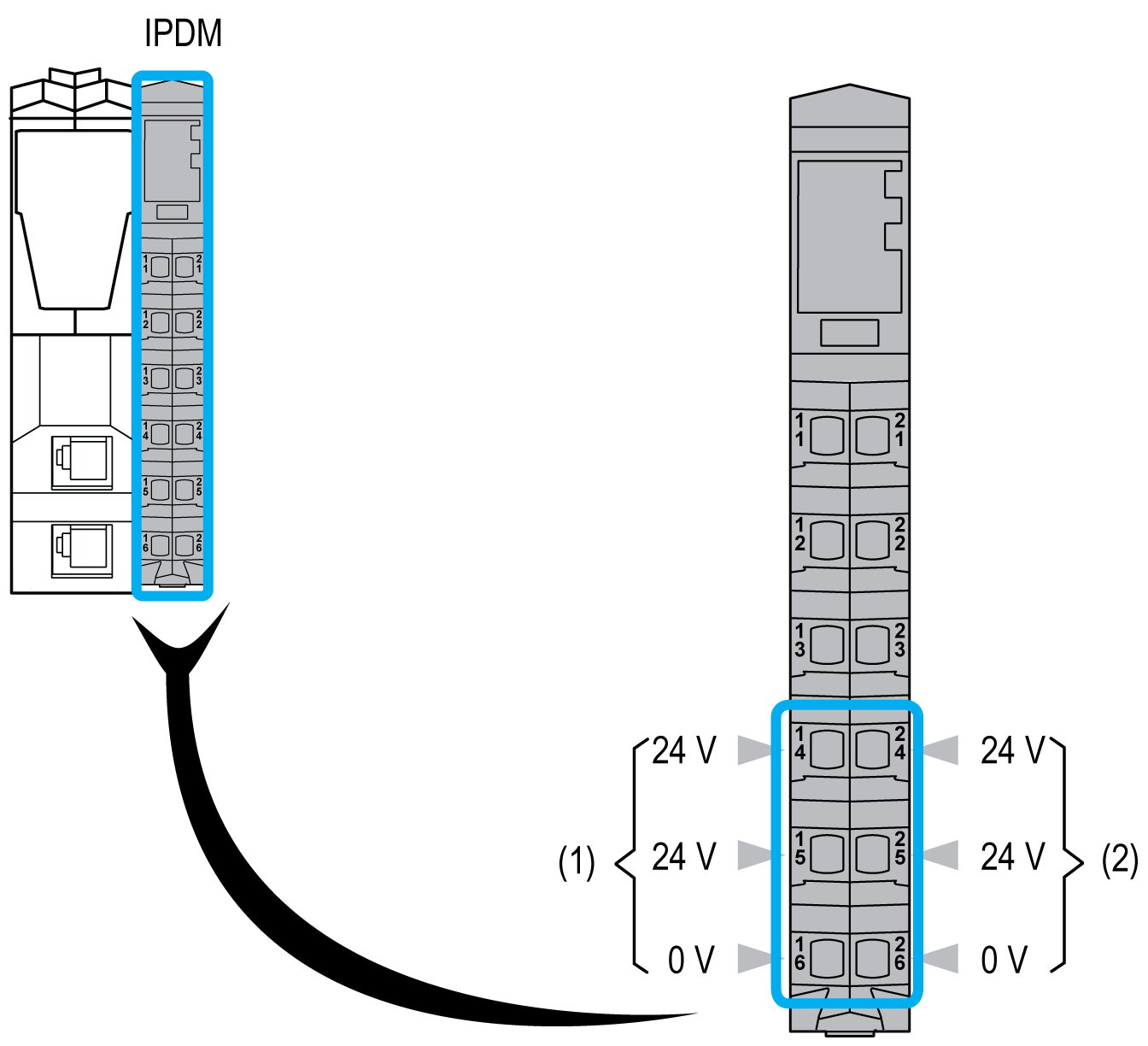

La seguente figura mostra le assegnazioni della morsettiera del IPDM:
(1) Alimentazione principale a 24 Vcc
(2) Segmento alimentazione I/O 24 Vcc
