TM5 - Descrizione della distribuzione dell'alimentazione
Panoramica della distribuzione dell'alimentazione
La distribuzione dell'alimentazione inizia dal controller nel caso di controller non di sicurezza e in alternativa inizia dai moduli di interfaccia remoti/distribuiti nei sistemi di sicurezza e non di sicurezza.
Il primo componente (all'estrema sinistra) nelle configurazioni remota e distribuita del Sistema TM5 distribuisce l'alimentazione per il segmento di alimentazione I/O 24 Vcc e genera energia per il bus di alimentazione TM5. Altri componenti distribuiscono energia per creare segmenti di alimentazione I/O 24 Vcc separati, mentre altri distribuiscono energia e generano energia supplementare per il bus di alimentazione TM5.
Il Interface Power Distribution Module (IPDM) del Sercos III Bus Interface è il punto di partenza della distribuzione dell'alimentazione per la configurazione distribuita.
-
Il modulo trasmettitore TM5SBET7 è il punto di partenza della distribuzione dell'alimentazione per il bus di alimentazione TM7.
-
Il modulo ricevitore TM5SBER2 è il punto di partenza della distribuzione dell'alimentazione per la configurazione remota.
Dove e se richiesto, è possibile aggiungere Power Distribution Modules (PDM) per:
-
dividere il segmento di alimentazione di I/O 24 Vcc in più segmenti di alimentazione di I/O 24 Vcc separati, oppure;
-
dividere il segmento di alimentazione I/O 24 Vcc in più segmenti di alimentazione I/O 24 Vcc separati e fornire energia supplementare al bus di alimentazione TM5 se richiesto dalla configurazione degli I/O.
TM5SPS10FS Safety Power Distribution Module (SPDM)

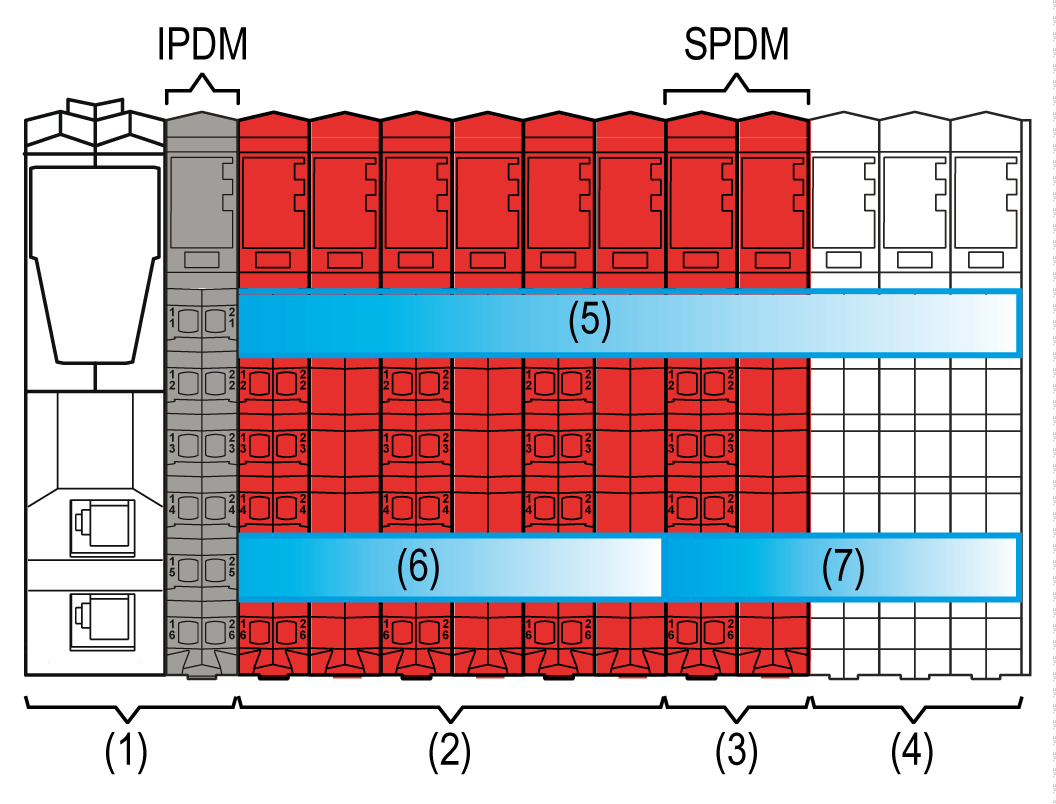

Dove e se richiesto, è possibile aggiungere il TM5SPS10FS Safety Power Distribution Module (SPDM), insieme con la base del bus di sicurezza dedicata, isolata a sinistra TM5ACBM4FS che costituisce una sorgente di alimentazione per moduli di I/O non di sicurezza specificati. Il Safety Power Distribution Module (SPDM) supporta lo stato sicuro predefinito di disattivazione (disalimentato) dei moduli I/O collegati. Come illustrato di seguito, il TM5SPS10FS Safety Power Distribution Module (SPDM) consente di creare un gruppo isolato di moduli I/O non di sicurezza.
(1) Interfaccia bus Sercos III
(2) Moduli I/O di sicurezza
(3) TM5SPS10FS Safety Power Distribution Module (SPDM)
(4) Moduli di I/O non di sicurezza
(5) Alimentazione modulo elettronico e bus TM5
(6) Segmento di alimentazione I/O 24 Vcc dei moduli di I/O di sicurezza
(7) Segmento di alimentazione I/O 24 Vcc dei moduli di I/O non di sicurezza
IPDM Interface Power Distribution Module (IPDM)
SPDM Safety Power Distribution Module (SPDM): TM5SPS10FS
Per ulteriori informazioni sul cablaggio, consultare Presentazione del TM5SPS10FS.
Per informazioni dettagliate sulla base del bus di sicurezza TM5ACBM4FS, consultare TM5ACBM4FS - Base del bus dei sistema di sicurezza.
Distribuzione dell'alimentazione di una configurazione distribuita/remota

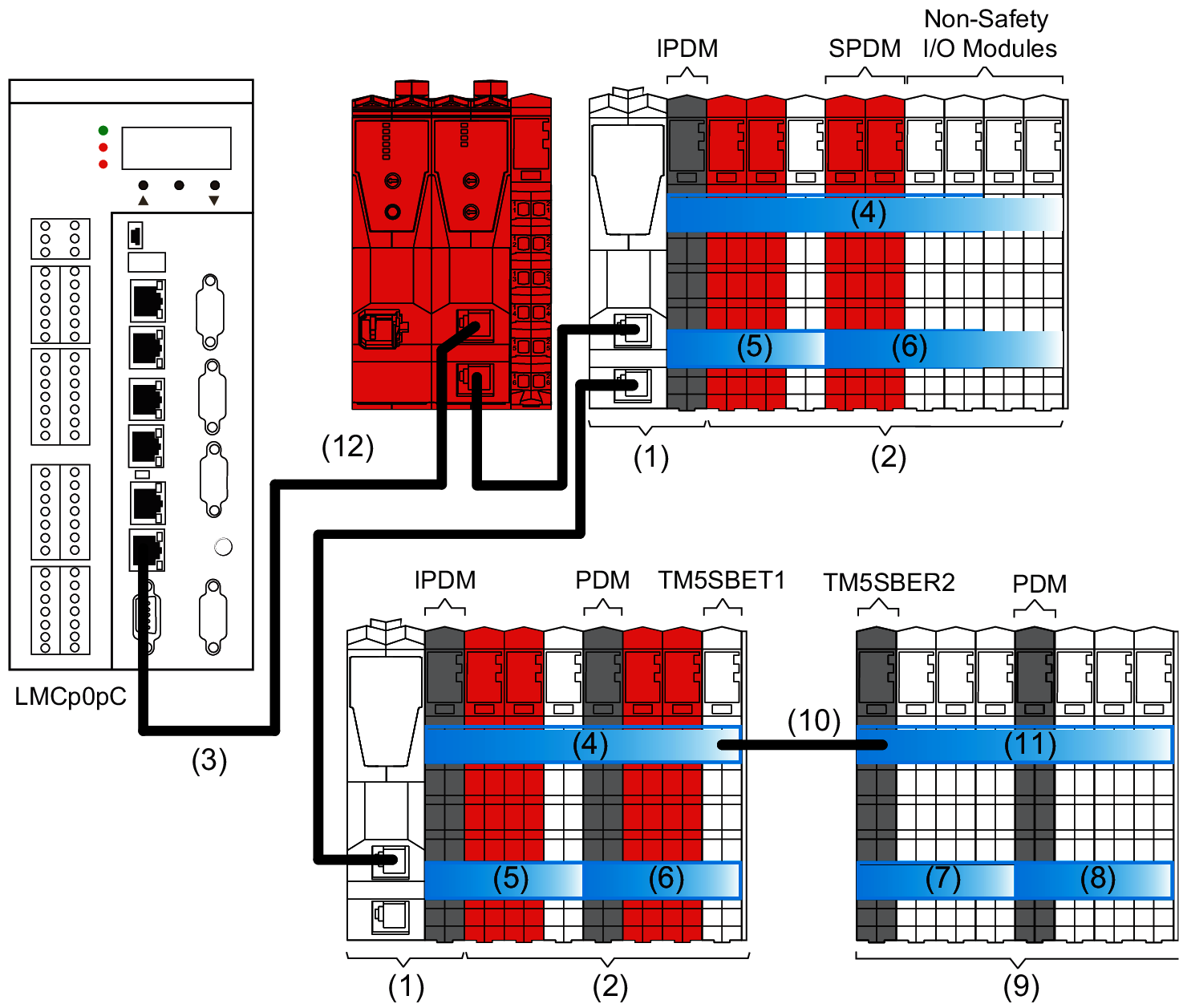

La figura seguente mostra una panoramica della distribuzione dell'alimentazione di una configurazione distribuita/remota:
(1) Sercos III Bus Interface
(2) Espansioni distribuite
(3) Cavo del bus Sercos III
(4) Bus di alimentazione TM5 della configurazione distribuita
(5) Segmenti di alimentazione I/O 24 Vcc
(9) Espansione remota
(10) Cavo del bus di espansione (1 <= 100 m / 328.1 ft)
(11) Bus di alimentazione TM5 della configurazione remota
(12) Safety Logic Controller TM5CSLC100FS /TM5CSLC200FS o TM5CSLC300FS /TM5CSLC400FS (rosso, solo per applicazioni di sicurezza)
IPDM Interface Power Distribution Module
PDM Power Distribution Module
SPDM Safety Power Distribution Module
TM5SBET1 Modulo trasmettitore
TM5SBER2 Modulo ricevitore
Descrizione del segmento di alimentazione I/O 24 Vcc
L'energia è distribuita agli ingressi e alle uscite del Sistema TM5 tramite il segmento di alimentazione di I/O 24 Vcc.
Nella tabella seguente sono indicati il primo e l'ultimo dispositivo del segmento di alimentazione di I/O 24 Vcc:
|
Configurazione TM5 |
Inizio del segmento |
Fine del segmento |
|
|---|---|---|---|
|
Primo Segmento di alimentazione degli I/O 24 Vcc |
Il IPDM |
L'ultimo modulo di espansione remoto o il primo PDM/SPDM (da sinistra a destra) della configurazione. |
|
|
Secondo Segmento di alimentazione degli I/O 24 Vcc |
Il primo PDM /SPDM (da sinistra a destra) della configurazione. |
L'ultimo modulo di espansione o il secondo PDM/SPDM (da sinistra a destra) della configurazione. |
|
|
... |
... |
... |
|
|
Remoto |
Primo Segmento di alimentazione degli I/O 24 Vcc |
Il modulo ricevitore |
L'ultimo modulo di espansione remoto o il primo PDM/SPDM (da sinistra a destra) della configurazione. |
|
Secondo Segmento di alimentazione degli I/O 24 Vcc |
Il primo PDM/SPDM (da sinistra a destra) della configurazione. |
L'ultimo modulo di espansione o il secondo PDM/SPDM (da sinistra a destra) della configurazione. |
|
|
... |
... |
... |
|
Un segmento è un gruppo di moduli di espansione alimentati dallo stesso modulo di distribuzione dell'alimentazione.
L'alimentazione fornita al segmento di alimentazione di I/O 24 Vcc è assorbita dai moduli 24 Vcc che fanno parte di questo segmento.
Un nuovo segmento può essere formato con i seguenti scopi:
-
Per disalimentare un segmento è richiesto un SPDM.
-
Il primo componente (all'estrema sinistra) nelle configurazioni remota e distribuita del sistema TM5 distribuisce l'alimentazione per il segmento di alimentazione I/O a 24 Vcc e genera energia per il bus di alimentazione TM5.
-
Separare gruppi di moduli. Ad esempio, un gruppo di ingressi separati da un gruppo di uscite.
-
Fornire l'alimentazione al segmento di alimentazione di I/O 24 Vcc (nel caso in cui l'energia del segmento precedente sia stata assorbita dagli altri moduli di I/O).
-
Fornire energia supplementare al bus di alimentazione TM5.
Descrizione del bus di alimentazione TM5
Il bus TM5 si compone di due parti:
-
Bus dati TM5
-
Bus di alimentazione TM5
Il bus di alimentazione TM5 distribuisce l'alimentazione per l'elettronica dei moduli di espansione di una configurazione remota o distribuita. Se necessario, l'alimentazione sul TM5 può essere rinforzata aggiungendo PDMs/SPDMs specifici, in base al codice prodotto.
Nella tabella seguente sono indicati il primo e l'ultimo dispositivo del bus di alimentazione TM5:
|
Configurazione TM5 |
Inizio del bus di alimentazione |
Fine del bus di alimentazione |
|---|---|---|
|
Remoto |
Il modulo ricevitore |
L'ultimo I/O di espansione remoto o modulo trasmettitore |
|
Il IPDM |
L'ultimo I/O di espansione distribuito o modulo trasmettitore |
Interface Power Distribution Module (IPDM)
L'Interface Power Distribution Module (IPDM) è il primo collegamento del Sercos III Bus Interface con gli alimentatori esterni 24 Vcc.
Insieme ad altre funzioni, il IPDM collega:
-
L'alimentazione esterna direttamente al segmento di alimentazione di I/O a 24 Vcc.
-
L'alimentazione esterna all'alimentazione interna che genera l'energia distribuita sul bus di alimentazione TM5, derivata dal collegamento di alimentazione principale a 24 Vcc.
La tabella seguente descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vcc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vcc |
Alimenta:
|
|
Bus di alimentazione TM5 |
Alimenta l'elettronica delle espansioni (basi del bus e moduli elettronici) della configurazione distribuita. |
Modulo ricevitore (TM5SBER2)
Il TM5SBER2 integra un alimentatore elettronico che genera l'alimentazione distribuita dal bus di alimentazione TM5.
Collega inoltre l'alimentazione 24 Vcc esterna al segmento di alimentazione di I/O 24 Vcc.
La tabella seguente descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vcc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vcc |
Alimenta:
|
|
Bus di alimentazione TM5 |
Alimenta l'elettronica delle espansioni (basi del bus e moduli elettronici). |
Power Distribution Module (PDM)
In base alla configurazione TM5 e alla corrente assorbita sul bus di alimentazione TM5 o sui segmenti di alimentazione di I/O 24 Vcc, potrebbe essere necessario aggiungere ulteriori PDMs per creare un altro segmento di alimentazione 24 Vcc e/o potenziare l'alimentazione verso le espansioni tramite il bus di alimentazione TM5.
Per ulteriori informazioni, consultare inoltre Moduli di distribuzione dell'alimentazione TM5.
La tabella seguente descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vcc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vcc |
Alimenta:
|
|
Bus di alimentazione TM5 (dipende dai codici prodotto del PDM) |
Alimenta l'elettronica delle espansioni (basi del bus e moduli elettronici) della configurazione ampliata. |
Safety Power Distribution Module (SPDM)
In base alla configurazione TM5 e alla corrente assorbita sul bus di alimentazione TM5 o sui segmenti di alimentazione di I/O 24 Vcc, potrebbe essere necessario aggiungere ulteriori SPDMs per creare un altro segmento di alimentazione 24 Vcc e/o potenziare l'alimentazione verso le espansioni tramite il bus di alimentazione TM5.
La tabella seguente descrive i componenti alimentati dal segmento di alimentazione di I/O 24 Vcc e dal bus di alimentazione TM5:
|
Designazione |
Descrizione |
|---|---|
|
Segmento di alimentazione degli I/O 24 Vcc |
Alimenta:
|
|
Bus di alimentazione TM5 (dipende dai codici prodotto del PDM) |
Alimenta l'elettronica delle espansioni (basi del bus e moduli elettronici) della configurazione ampliata. |
Alimentazione del segmento di alimentazione I/O 24 Vcc e del bus di alimentazione TM5
Sistema di alimentazione TM5, Descrizione della distribuzione dell'alimentazione, Alimentazione per il segmento di alimentazione I/O 24 Vcc e il bus di alimentazione TM5:
|
Apparecchiatura |
Corrente max. distribuita sul segmento di alimentazione I/O 24 Vcc |
Corrente fornita al bus di alimentazione TM5 |
||
|---|---|---|---|---|
|
Funzione |
Riferimento |
0...55 °C (32...131 °F) |
55...60 °C (131...140 °F) |
|
|
Modulo ricevitore |
TM5SBER2 |
10 A |
1156 mA |
750 mA |
|
PDM |
TM5SPS1 |
10 A |
No |
No |
|
TM5SPS1F |
6,3 A |
No |
No |
|
|
TM5SPS2 |
10 A |
1136 mA |
740 mA |
|
|
TM5SPS2F |
6,3 A |
1136 mA |
740 mA |
|
|
SPDM |
TM5SPS10FS |
10 A |
No |
No |
|
IPDM |
TM5SPS3 |
10 A |
750 mA |
500 mA |
