Cablaggio del TM7SDM12DTFS

Elementi di collegamento

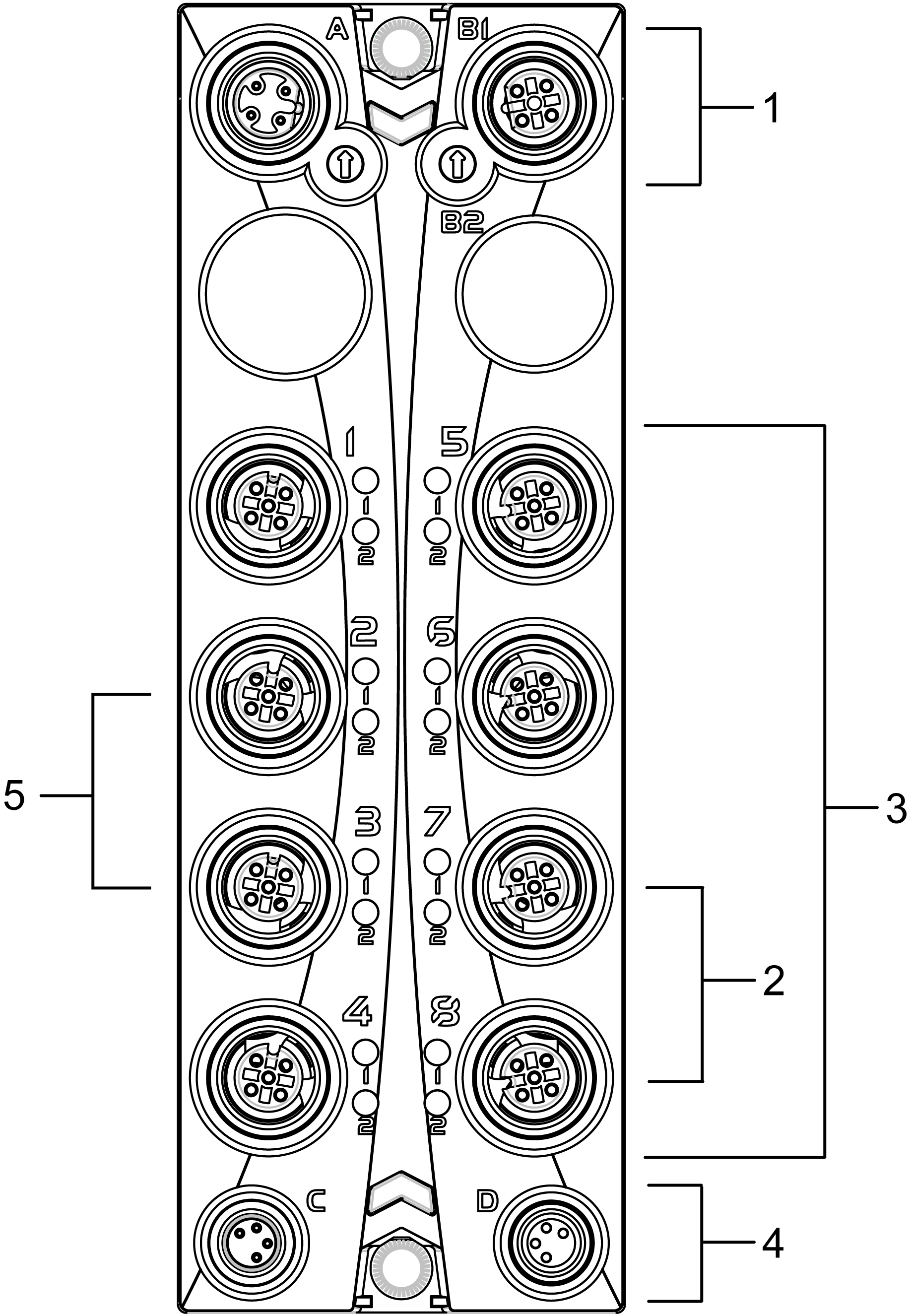

La figura seguente mostra gli elementi di collegamento per il TM7SDM12DTFS:

Numero	Significato
1	Collegamento TM5: 2xM12 (4 pin) connettore A: ingresso connettore B1: uscita
2	SO4 è disponibile sui connettori 7 e 8 (collegamento fisico)
3	I/O digitali 8 x M12 (5 pin)
4	Alimentazione modulo 24 Vcc: 2 x M8 (4 pin) connettore C: alimentazione connettore D: instradamento
5	SI4 è disponibile sui connettori 2 e 3 (collegamento fisico)

Assegnazioni dei pin

Le assegnazioni dei pin dei connettori di comunicazione e alimentazione (A, B, C e D) sono fornite nella Descrizione fisica del TM7.

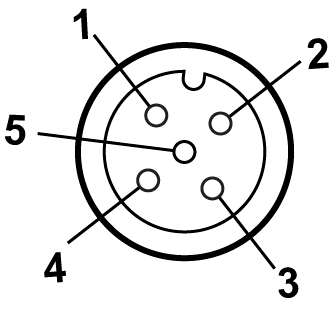

La figura seguente presenta le assegnazioni dei pin del TM7SDM12DTFS:

1 Test (impulso) x (ingressi) o COM (uscite)

2 SI x (ingressi di sicurezza) o SO x (uscite di sicurezza)

3 COM

4 SI y (ingressi di sicurezza) o SO y (uscite di sicurezza)

5 Test (impulso) y (ingressi) o COM (uscite)

La tabella seguente descrive l'assegnazione dei pin per gli ingressi del TM7SDM12DTFS (N.C. = Nessuna connessione):

Presa connettore	Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
1 (IN)	Test (impulso) 1	SI 1	COM	SI 2	Test (impulso) 2
2 (IN)	Test (impulso) 3	SI 3	COM	SI 4	Test (impulso) 4
3 (IN)	N.C.	N.C.	COM	SI 4	Test (impulso) 4
5 (IN)	Test (impulso) 5	SI 5	COM	SI 6	Test (impulso) 6
6 (IN)	Test (impulso) 7	SI 7	COM	SI 8	Test (impulso) 8

La tabella seguente descrive l'assegnazione dei pin per le uscite del TM7SDM12DTFS (N.C. = Nessuna connessione):

Presa connettore	Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
4 (OUT)	COM	SO 1	COM	SO 2	COM
7 (OUT)	COM	N.C.	COM	SO 4	COM
8 (OUT)	COM	SO 3	COM	SO 4	COM

AVVERTIMENTO
	FUNZIONAMENTO IMPREVISTO DELL'APPARECCHIATURA Non collegare alcun cavo a collegamenti riservati, non utilizzati o a connessioni designate come "No Connection (N.C.)". Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Utilizzare le uscite di test (impulso) solo per lo scopo previsto di collegamento con gli ingressi del modulo. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

NOTA: I circuiti incrociati tra due canali di un connettore non possono essere esclusi in base a ISO 13849-1. Per questo motivo, la gestione degli errori condivisa è implementata per entrambi i canali di un socket. Questo significa che entrambi i canali vengono disattivati non appena viene rilevato un errore su uno dei canali.

Gli errori rilevati sono riconosciuti nello stesso modo. Non appena viene riconosciuto un errore rilevato su un canale, viene riconosciuto lo stato di errore anche sull'altro canale dello stesso connettore.

Il blocco dell'avvio, tuttavia, è indipendente per ogni canale per impedire l'attivazione involontaria di un canale.

NOTA: SI 4 è disponibile su entrambi i connettori 2 e 3 per facilitare il cablaggio. SI 4 può pertanto essere utilizzato sia con sensori monocanale sia con sensori a due canali. Non collegare due sensori a SI 4 nel connettore 2 e SI 4 nel connettore 3, poiché ciò causerebbe un collegamento in parallelo di due sensori su un canale di ingresso.

AVVERTIMENTO
	COLLEGAMENTO PARALLELO SU UN CANALE DI INGRESSO Non collegare gli ingressi indipendenti a SI 4 nel connettore 2 e SI 4 nel connettore 3. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

NOTA: SO 4 è disponibile su entrambi i connettori 7 e 8 per facilitare il cablaggio. SO 4 può pertanto essere utilizzato sia per gli attuatori a un canale sia per gli attuatori a due canali.

AVVERTIMENTO
	NON CONFORMITÀ IP67 Dotare tutti i connettori di cavi o tappi ermetici e serrarli per garantire la protezione IP67 rispettando i valori di coppia specificati in questo documento. Non collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
