Cablaggio del TM7SDI8DFS

Elementi di collegamento

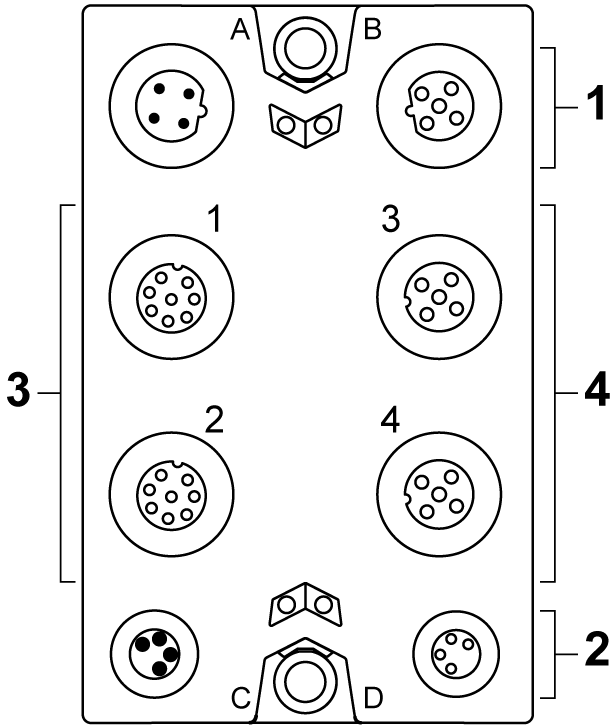

La figura seguente mostra gli elementi di collegamento per il TM7SDI8DFS:

Numero	Significato
1	Collegamento TM5: 2 x M12 (4 pin) connettore A: ingresso connettore B: uscita
2	Alimentazione modulo 24 Vcc: 2 x M8 (4 pin) connettore C: alimentazione connettore D: instradamento
3	Connettori 1 e 2: I/O digitali: 2 x M12 (8-pin)
4	Connettori 3 e 4: I/O digitali: 2 x M12 (5-pin)

Assegnazioni dei pin

Le assegnazioni dei pin dei connettori di comunicazione e alimentazione (A, B, C e D) sono fornite nella Descrizione fisica del TM7.

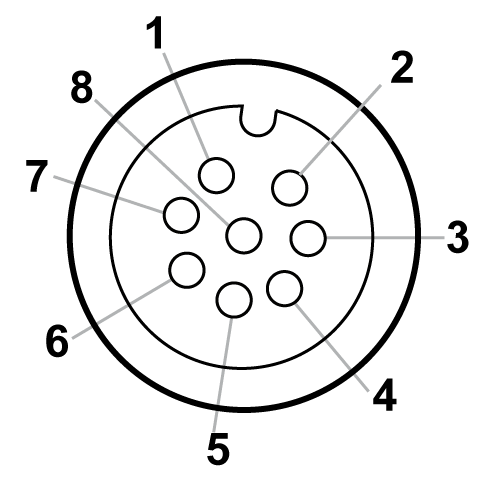

Assegnazione pin per i connettori I/O a 8 pin 1 e 2 del modulo TM7SDI8DFS:

1 +24 Vcc

2 Uscita di test (impulso) 1

3 COM

4 SI x (ingressi di sicurezza)

5 DI x

6 Uscita di test (impulso) 2

7 SI x (ingressi di sicurezza)

8 DO x (uscite non di sicurezza)

Presa connettore	Pin 1	Pin 2	Pin 3	Pin 4	Pin 5	Pin 6	Pin 7	Pin 8
1 (IN/OUT)	+24 Vcc	Uscita di test (impulso) 1	COM	SI 1	DI1	Uscita di test (impulso) 2	SI 2	DO1
2 (IN/OUT)	+24 Vcc	Uscita di test (impulso) 1	COM	SI 3	DI2	Uscita di test (impulso) 2	SI 4	DO2

NOTA: L'uscita di test (impulso) 1 e l'uscita di test (impulso) 2 sono condivise tra i socket del connettore 1, 2, 3 e 4.

Assegnazione pin per i connettori I/O a 5 pin 3 e 4 del modulo TM7SDI8DFS:

1 Test (impulso) x

2 SI x (ingressi di sicurezza)

3 COM

4 SI x (ingressi di sicurezza)

5 Test (impulso) x (ingressi)

Presa connettore	Pin 1	Pin 2	Pin 3	Pin 4	Pin 5
3 (IN)	Test (impulso) 1	SI 5	COM	SI 6	Test (impulso) 2
4 (IN)	Test (impulso) 1	SI 7	COM	SI 8	Test (impulso) 2

NOTA: L'uscita di test (impulso) 1 e l'uscita di test (impulso) 2 sono condivise tra i socket del connettore 1, 2, 3 e 4.

NOTA: I circuiti incrociati tra due canali di un connettore non possono essere esclusi in base a ISO 13849-1. Per questo motivo, la gestione degli errori condivisa è implementata per entrambi i canali di un socket. Questo significa che entrambi i canali vengono disattivati non appena viene rilevato un errore su uno dei canali.

Gli errori rilevati sono riconosciuti nello stesso modo. Non appena viene riconosciuto un errore rilevato su un canale, viene riconosciuto lo stato di errore anche sull'altro canale dello stesso connettore.

Il blocco dell'avvio, tuttavia, è indipendente per ogni canale per impedire l'attivazione involontaria di un canale.

AVVERTIMENTO
	NON CONFORMITÀ IP67 Dotare tutti i connettori di cavi o tappi ermetici e serrarli per garantire la protezione IP67 rispettando i valori di coppia specificati in questo documento. Non collegare o scollegare i cavi o i tappi ermetici in presenza di acqua o umidità. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.
