Rilevamento degli errori - modulo di sicurezza TM5STI4ATCFS 2x2AI termocoppia

Errori interni del modulo

L’indicatore a LED SE rosso consente di valutare i seguenti stati di errore

Errore del modulo interno rilevato (errore hardware)
Sovratemperatura/Sottotemperatura
Sovratensione/Sottotensione
Versioni firmware incompatibili

NOTA: Gli errori che si verificano nel modulo vengono rilevati in base ai requisiti delle normative pertinenti ed entro il tempo di risposta di sicurezza specificato nei dati tecnici del software EcoStruxure Machine Expert - Safety.

Dopo il rilevamento di un errore nel modulo, il modulo torna a uno stato sicuro definito.

Vengono eseguiti i test del modulo interno necessari a questo scopo solo, tuttavia, se il firmware del modulo è stato avviato e il modulo è nello stato pre-operativo o nello stato operativo. Se questo stato non viene raggiunto (ad esempio, perché il modulo non è configurato nell'applicazione), il modulo resta nello stato di avvio.

La modalità di avvio in un modulo è indicata da un LED SE che lampeggia lentamente (2 Hz o 1 Hz).

NOTA: Il tempo di rilevamento degli errori specificato nei dati tecnici è importante solo per gli errori esterni (per esempio gli errori di cablaggio) in strutture a canale singolo.

Errori di cablaggio esterni

Gli errori riconoscibili sono rilevati dal modulo entro il tempo di rilevamento dell'errore.

Se il modulo rileva un errore, si verifica quanto segue:

L'indicatore a LED del canale è sempre acceso a luce rossa
Il segnale SafeChannelOKxx è impostato a SAFEFALSE.
Il segnale SafeTemperatureOKxx è impostato a SAFEFALSE.
Viene generata una voce nel Safelogger di EcoStruxure Machine Expert.

Altri errori non rilevati dal modulo (o non rilevati in tempo) possono determinare stati imprevisti della macchina e devono perciò essere individuati mediante ulteriori misure.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Verificare che la valutazione del rischio prenda in considerazione gli errori non rilevabili dal Modulo I/O di sicurezza e di implementare ulteriori misure appropriate in base alla valutazione del rischio. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Per ulteriori informazioni sugli errori rilevati o meno dal Modulo I/O di sicurezza, vedere la tabella per il rilevamento degli errori in Esempi di connessione di seguito.

Se si verifica un errore, effettuare tutte le riparazioni necessarie nel più breve tempo possibile, in quanto gli errori successivi potrebbero creare situazioni di rischio.

AVVERTIMENTO
	FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA Sostituire immediatamente tutti i moduli che indicano uno stato non operativo. Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio. Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina. Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

AVVERTIMENTO

FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA

Sostituire immediatamente tutti i moduli che indicano uno stato non operativo.
Verificare che l'effetto sulle apparecchiature non riparate venga preso in considerazione nella valutazione del rischio.
Effettuare tutte le riparazioni necessarie nell'apparecchiatura prima di riavviare o continuare il servizio della macchina.

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Ingressi - Termocoppia

Rilevamento errori per ingressi di sicurezza di tipo: Termocoppia

Errore potenziale	Rilevamento	Commento
Ingressi non cablati	Rilevato	Il modulo passa allo stato sicuro definito.
Cortocircuito tra T+ o T- ed esterno 24 V o GND	Non rilevato	La distorsione del segnale non risulta a causa dell'isolamento elettrico dei canali; tuttavia, è obbligatorio utilizzare linee di segnale schermate.
Cortocircuito tra T+ e T-	Non rilevato	Questo errore determina una distorsione del segnale che può essere rilevata dalla valutazione su due canali in alcune circostanze.
Polarità inversa di T+ e T-	Non rilevato	Questo errore determina una distorsione del segnale che può essere rilevata dalla valutazione su due canali in alcune circostanze.
Disturbi sulla tensione	Non rilevato	Questo errore determina una distorsione del segnale che può essere rilevata dalla valutazione su due canali in alcune circostanze. I cavi schermati sono richiesti per le linee di segnale. Si devono utilizzare diversi percorsi di installazione per il cablaggio di segnali della coppia di segnale.

NOTA: È necessario adottare le misure appropriate per rilevare e correggere gli errori non rilevati dall'ingresso.

NOTA: le linee di alimentazione e segnale devono essere installate in conformità a EN ISO 13849-2:2010, Table D.5.

Ingressi - PT100 / PT1000

Rilevamento errori per ingressi di sicurezza di tipo: PT100 / PT1000

Errore potenziale	Rilevamento	Commento
Circuito aperto su Senso+ o Senso-	Rilevato	Indicazione generale per uno o più canali non cablati.
Cortocircuito tra Senso+, Senso- ed esterno 24 V o GND	Non rilevato	La distorsione del segnale di solito non risulta a causa dell'isolamento elettrico dei canali; tuttavia, è obbligatorio utilizzare linee di segnale schermate.
Cortocircuito tra Senso+ e Senso-	Rilevato	Indicazione generale per uno o più canali non cablati.
Disturbi sulla tensione	Non rilevato	Questo errore determina una distorsione del segnale che può essere rilevata dalla valutazione su due canali in alcune circostanze. I cavi schermati sono richiesti per le linee di segnale. Si devono utilizzare diversi percorsi di installazione per il cablaggio di segnali della coppia di segnale.

NOTA: È necessario adottare le misure appropriate per rilevare e correggere gli errori non rilevati dall'ingresso.

NOTA: le linee di alimentazione e segnale devono essere installate in conformità a EN ISO 13849-2:2010, Table D.5.

Stato sicuro definito

Quando si aprono gli ingressi termocoppia, il modulo passa allo stato sicuro definito.

Passo	Azione
1	Spegnere il modulo.
2	Ogni ingresso termocoppia aperto del modulo deve essere cablato con un ponticello. Risultato: il modulo può essere riacceso.

Passo

Azione

Spegnere il modulo.

Ogni ingresso termocoppia aperto del modulo deve essere cablato con un ponticello.

Risultato: il modulo può essere riacceso.

Errori di segnale

HW_LIMIT_MIN indica il limite inferiore e HW_LIMIT_MAX il limite superiore dell'intervallo di misurazione specificato nel capitolo Presentazione del TM5STI4ATCFS.

La valutazione del segnale avviene in tre fasi:

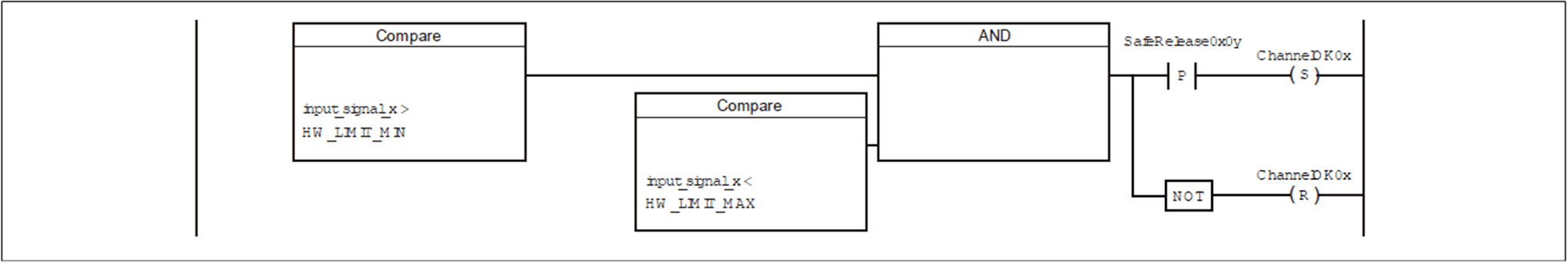

Fase 1: valutazione dei segnali a fronte di limiti di tempo assoluti

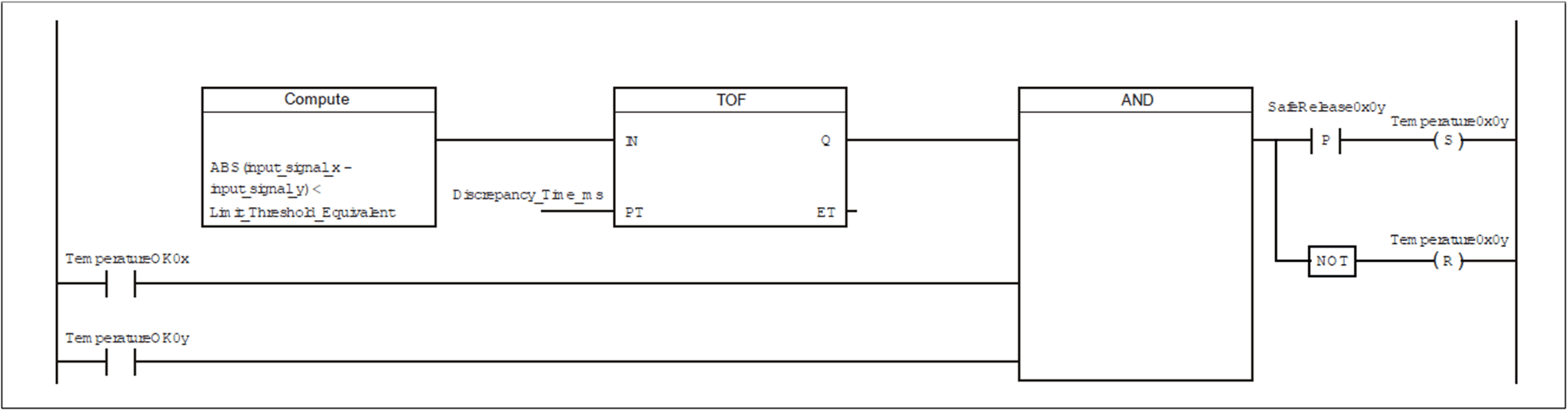

Fase 2: valutazione dei segnali a fronte di limiti di tempo configurabili

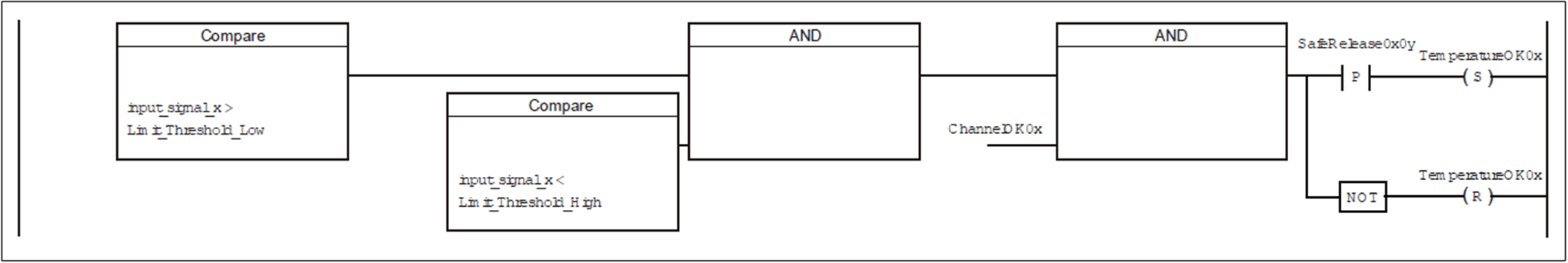

Fase 3: valutazione dei segnali a fronte di limiti di coppia di segnale configurabili

Eseguire un reset per uscire da uno stato di errore. Per questo scopo, si deve ricevere un segnale valido all'ingresso analogico per la durata del tempo di aggiornamento degli I/O. L'errore può essere riconosciuto da un fronte di salita del segnale SafeRelease0x0y.

Diagnostica del canale

I componenti elettronici del canale vengono testati automaticamente internamente dal modulo. Un segnale di test viene generato nel modulo e applicato a ciascun canale ogni 75 minuti per un tempo massimo di 1 s. Per evitare la distorsione del segnale, il valore del segnale del canale sottoposto a test viene mantenuto in uno stato statico durante questo periodo. Viene testato solo un canale alla volta. In conformità a EN IEC 61508:2010, il modulo viene considerato come uno dei due sistemi diagnostici per la durata del test del canale.

Nella versione 322 e successive del firmware, il comportamento per la durata della diagnostica del canale è strutturato come indicato di seguito:

I canali di ingresso analogico di sicurezza (tipo dati SAFEINT) sono considerati come il valore aritmetico medio dei due singoli segnali. Per la durata della diagnostica del canale, tuttavia, non si utilizza il valore medio aritmetico, ma il valore del segnale del canale non correntemente sottoposto a diagnostica. Un test di canale attivo è indicato dal canale TestActive.

Sequenza diagnostica del canale

La sequenza della diagnostica del canale è indipendente dalla versione del firmware ed è strutturata come indicato di seguito:

Finestra di diagnostica	Sequenza temporale	Sequenza canale
Finestra di diagnostica 1	Ogni 75 min	TC1, Senso 1
Finestra di diagnostica 2	15 min dopo la finestra di diagnostica 1	TC4, Senso 2
Finestra di diagnostica 3	30 min dopo la finestra di diagnostica 1	TC3
Finestra di diagnostica 4	45 min dopo la finestra di diagnostica 1	TC4

Per ulteriori informazioni su variabili e parametri, vedere la Guida utente di EcoStruxure Machine Expert - Safety nella guida in linea.
