熔断器更换 Lexium 62 Connection Module

概述

如果在电源有电时 Lexium 62 Connection Module 断电，可能需要更换内部熔断器。

Lexium 62 驱动系统通过以下方式指示这一状况：

Lexium 62 Power Supply 的直流总线 LED 亮起。
Lexium 62 Connection Module 的直流总线 LED 熄灭。

注：更换熔断器之前，先确定过流或短路的来源并修复问题。

需要断开并移除 Lexium 62 Connection Module，才能更换内部熔断器。

危险

高压触电危险

使用产品之前，确保它已去电。
断开连接之后，切勿触摸 Lexium 62 Power Supply 模块上的连接器 CN6 电源连接点，因为其上仍有危险电压，这种危险电压将持续大约一秒钟。
只能在借助工具才能打开的控制柜中操作 Lexium 62 Power Supply 和 Lexium 62 Connection Module。

未按说明操作将导致人身伤亡等严重后果。

步骤	操作
1	拆下 Lexium 62 Connection Module，请参阅更换组件和电缆。

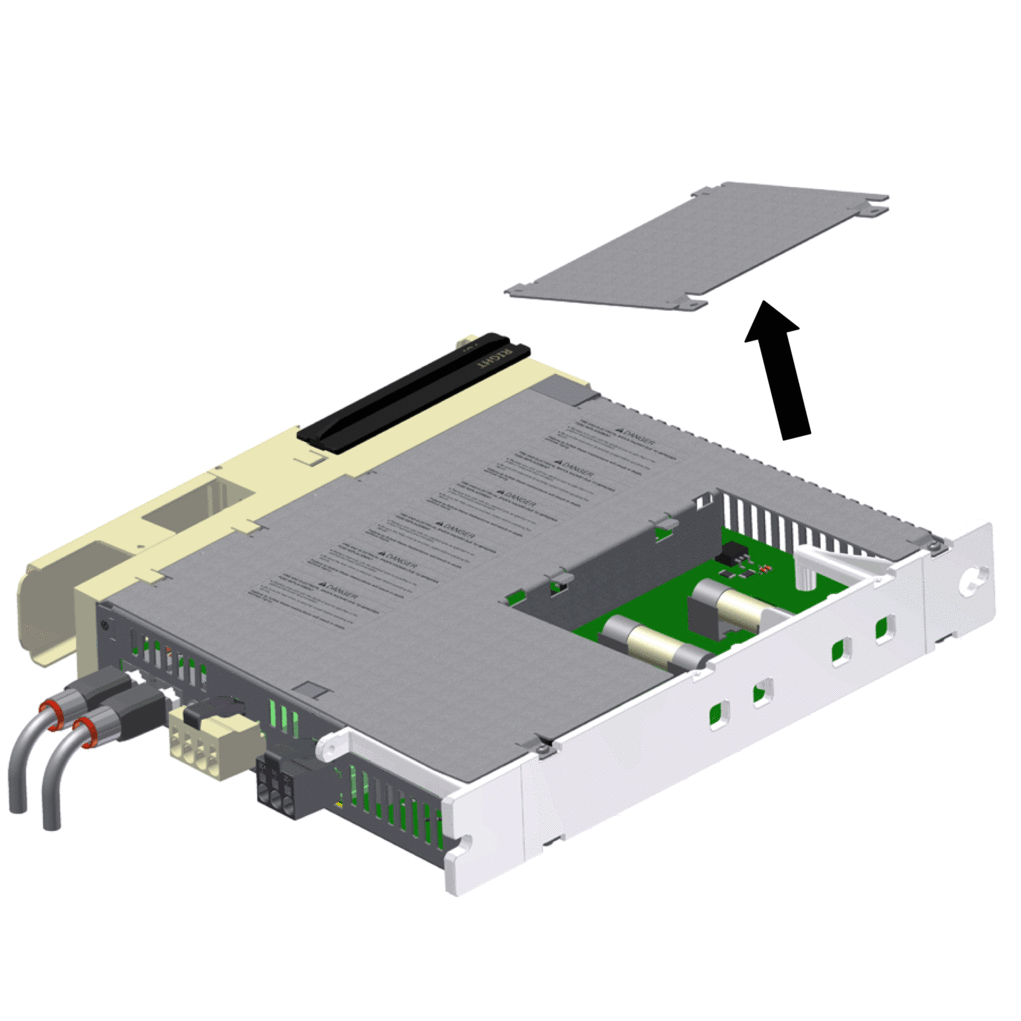

2	断开检修门。

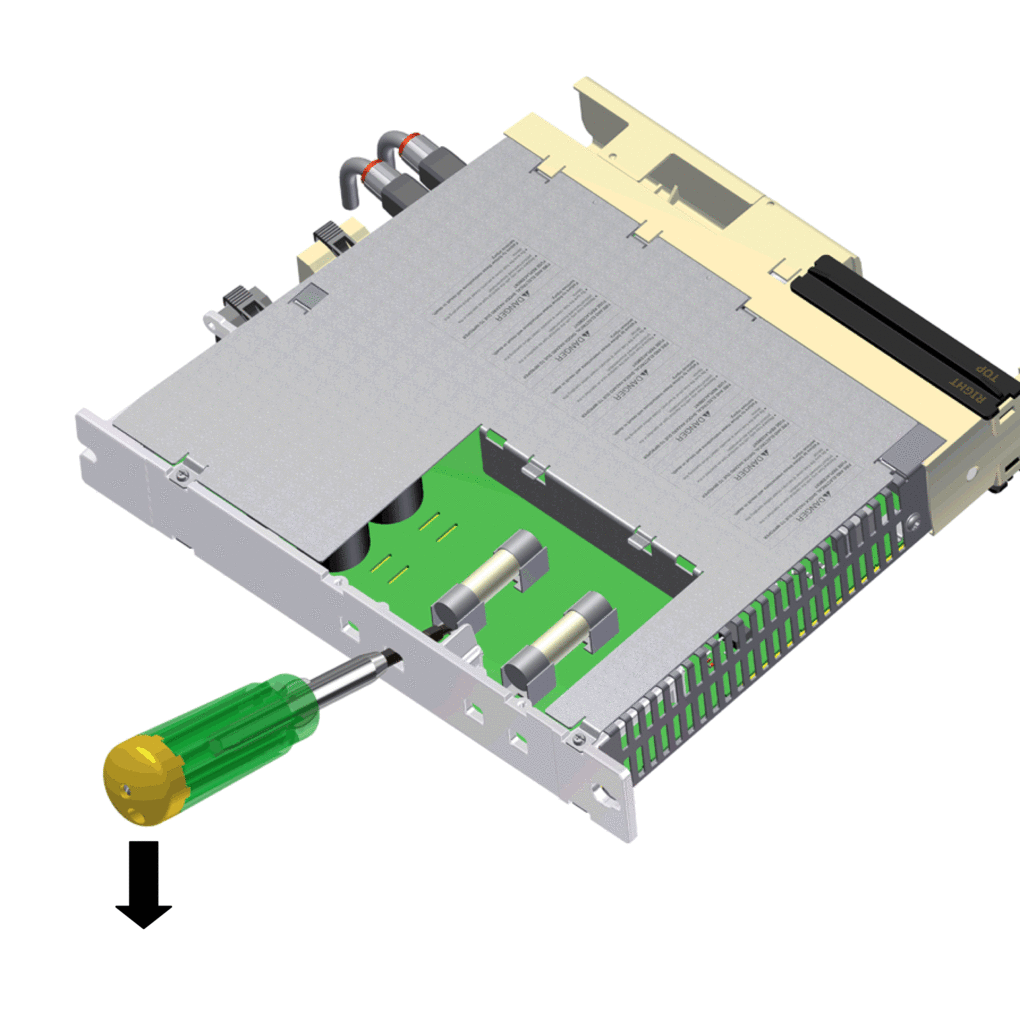

3	在外壳背面，使用螺丝刀取下固定设备上的两个熔断器，将其更换为同类型的新熔断器（商业型号 VW3E6024）。

危险
	因熔断器更换不当导致起火和触电只能根据产品文档中的说明，将熔断器更换为相同类型的熔断器。操作设备前，确保熔断器盖牢牢紧闭。未按说明操作将导致人身伤亡等严重后果。

ESD 保护说明

注意
	静电放电不得触摸任何电连接件或部件。只能触碰电路板边缘。采取必要的防静电措施。不遵循上述说明可能导致设备损坏。

遵循以下说明，以帮助避免因静电放电所致的损坏。

步骤	操作
1	关闭检修门，然后安装 Lexium 62 Connection Module。
2	重新启动系统。

注：

如果在修复了过流或短路的来源以及更换了熔断器之后，Lexium 62 Connection Module 仍未做好运行准备或者在重新调试后再次回到无电状态，请联系 Schneider Electric 服务代表。
除 Lexium 62 Connection Module 中的内部熔断器之外，Lexium 62 组件内没有其他可供用户维修的部件。要么更换组件，要么联系 Schneider Electric 服务代表。

警告
	意外的设备操作本设备只能搭配经 Schneider Electric 认可的软件和硬件部件。本设备的维修只能由授权的 Schneider Electric 服务中心开展。每次更改物理硬件配置时，应更新应用程序。未按说明操作可能导致人身伤亡或设备损坏等严重后果。
