装配

如何安装 Lexium 62 Power Supply 和 Lexium 62 Connection Module

步骤	操作

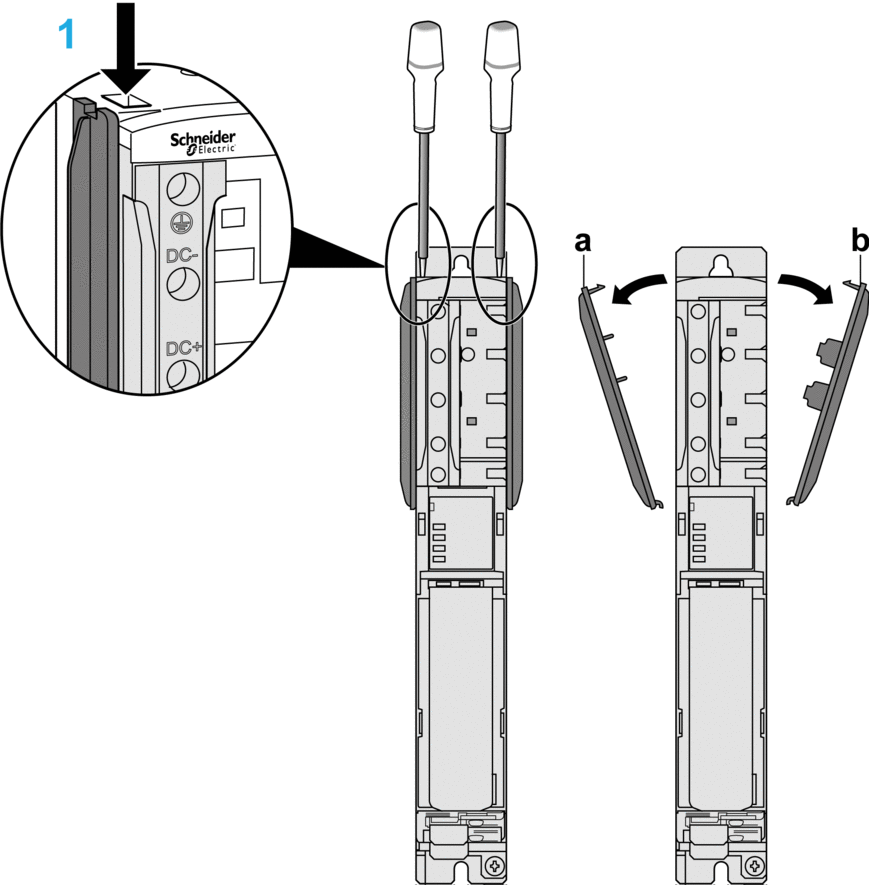

1	取下有模块彼此连接的模块侧（Lexium 62 Power Supply 和 Lexium 62 Connection Module）的端子盖。
2	为此，请将螺丝刀按入模块顶部的开口 (1)（螺丝刀口宽度：5.5...8 毫米（0.22...0.31 英寸）），松开端子盖。
3	然后朝外取下端子盖（a、b）。
4	将平头螺钉 M6（凹头带帽螺钉）旋入预制的安装孔。
5	在螺钉头与安装板之间保持 10 毫米（0.39 英寸）的距离。
6	钩挂设备，确认其为垂直安装版本。
7	根据载流能力，按从左至右的顺序安放 Lexium 62 Power Supply 和 Lexium 62 Connection Module： Lexium 62 Power Supply Lexium 62 Connection Module 注：这就能够降低直流总线上的负载以及接线总线的 24 V 电源。
8	拧紧安装螺钉（扭矩：4.6 Nm (41 lbf in)）。

步骤	操作

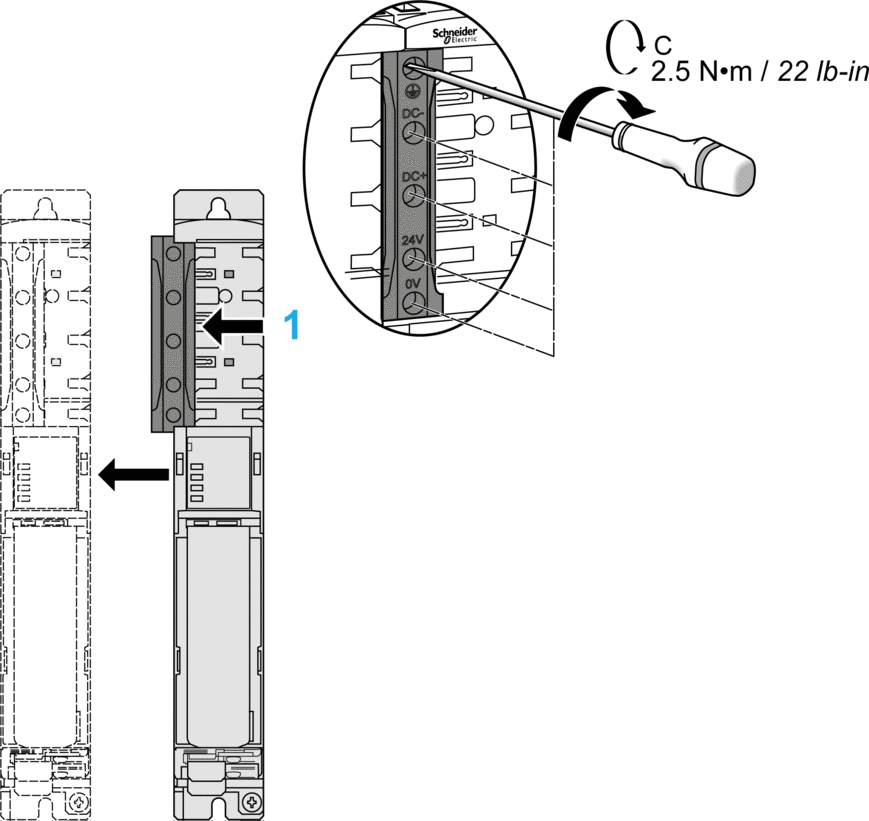

1	确认 Bus Bar Module 上的滑块能够顺畅移动。如果不能，则拧松将滑块固定到 Bus Bar Module 的螺钉。
2	通过 Bus Bar Module (1) 的滑块连接设备。
3	拧紧 Bus Bar Module 的螺钉（扭矩：2.5 Nm / 22 lbf in）。

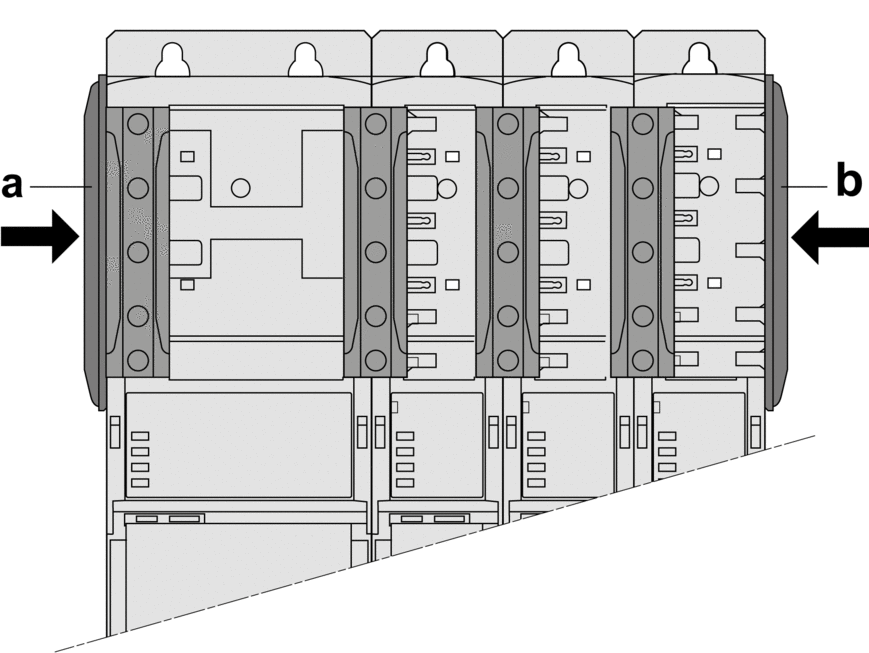

4	在 Bus Bar Module 组件外部的左上角上安装端子盖 (a)，在右上角上安装端子盖 (b)。有关重要的安装说明，请参阅此表后的第一条安装说明。 Bus Bar Module 组件外部的端子盖

此产品的接触电流大于 3.5 mA。当保护性接地线路断开时，若碰触设备外壳，可能有危险的电流流过。

危险
	高泄漏（接触）电压触电危险在母排模块组件的两端安装端子盖。只有在母排模块组件的两端安装了端子盖后，才能对设备通电。未按说明操作将导致人身伤亡等严重后果。

步骤	操作

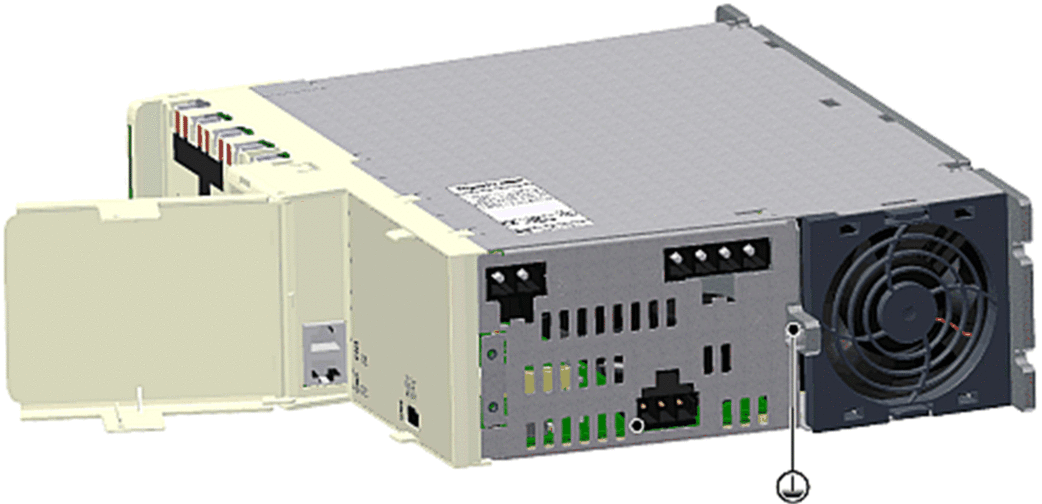

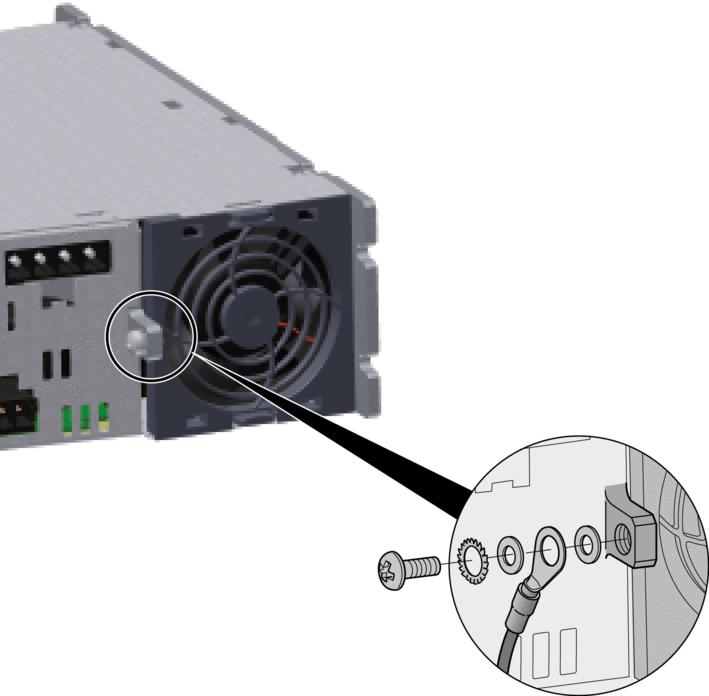

1	将额外的保护性接地导线与环形电缆接线柱连接并将 M5 螺钉连接到电源的散热器（拧紧扭矩：3.5 Nm (31 lbf in)）。
2	散热器上元件的组装顺序：垫圈环形电缆接线柱垫圈锁紧垫圈螺钉
3	将插入式连接器 CN5 24 V 电源连接到电源。注：请参见表格后面的重要风险说明。
4	将插入式连接器 CN6 AC 电源连接到电源。
5	将 Sercos 电缆 CN2 (CN3) 连接到电源。

危险
	接地不充分使用一根至少为 10 mm² (AWG 6) 的保护接地铜线，或者使用两根横截面与供电电线相同或更大的保护接地铜导线。请遵守所有关于驱动系统接地的适用规章制度。未按说明操作将导致人身伤亡等严重后果。

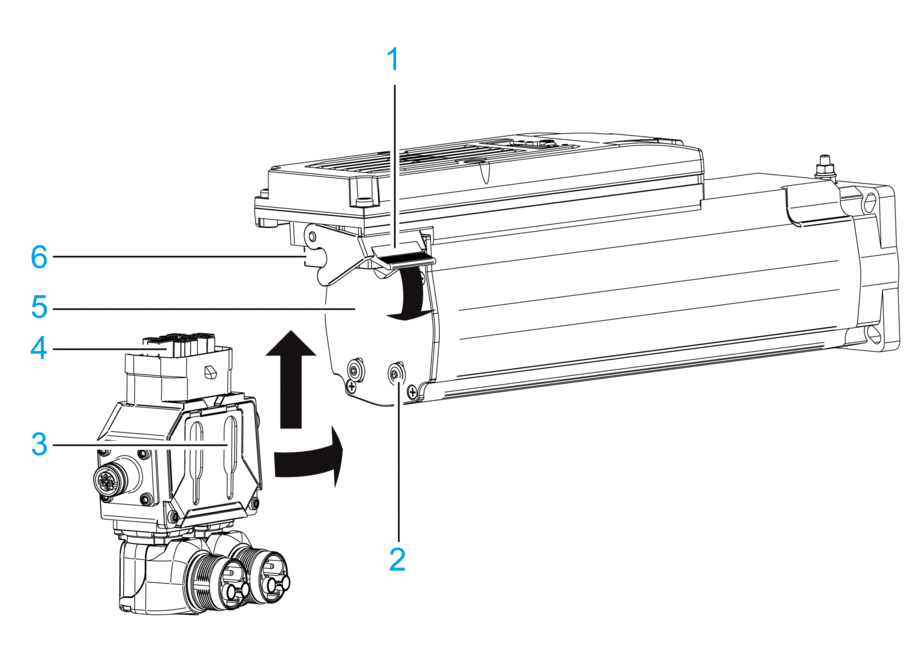

下图显示了 Daisy Chain Connector Box 在 Lexium 62 ILM 上的安装。

步骤	操作
1	将 Daisy Chain Connector Box 齐平地放到 Lexium 62 ILM 的背面，使两个导向接线柱 (5) 插入两个导向插槽 (6) 中。结果：Daisy Chain Connector Box 齐平地位于 Lexium 62 ILM (3) 背面。
2	当 Daisy Chain Connector Box 齐平地位于 Lexium 62 ILM (3) 背面时，将其尽可能向上推。结果：混合插头连接器 (4) 被尽可能深地插入 Lexium 62 ILM 的混合插口型连接器 (2) 中。
3	闭合闩锁 (1)。

步骤

操作

1

将 Daisy Chain Connector Box 齐平地放到 Lexium 62 ILM 的背面，使两个导向接线柱 (5) 插入两个导向插槽 (6) 中。

结果：Daisy Chain Connector Box 齐平地位于 Lexium 62 ILM (3) 背面。

2

当 Daisy Chain Connector Box 齐平地位于 Lexium 62 ILM (3) 背面时，将其尽可能向上推。

结果：混合插头连接器 (4) 被尽可能深地插入 Lexium 62 ILM 的混合插口型连接器 (2) 中。

3

闭合闩锁 (1)。

注意
	闩锁上的标签破损仅在混合插头连接器 (4) 完全插入混合插口型连接器 (2) 中且 Daisy Chain Connector Box 齐平地位于 Lexium 62 ILM (3) 背面时，才闭合闩锁 (1)。不遵循上述说明可能导致设备损坏。
