设置、安装和维护

概述

在具有双通道变频器使能连接的 Lexium 62 版本 C/D/G 和 Lexium 62 版本 E/F 的混合应用中（版本 C/D/G 单通道跳线的应用建议 和版本 C/D/G 双通道（使用保护接线）的应用建议），对于带双通道 Inverter Enable 连接的 Lexium 62 版本，必须按如下所示执行接线验证。

Inverter Enable 输入的状态显示在 Logic Builder EcoStruxure Machine Expert 中。它可用于确定驱动器当前正确连接了单通道还是双通道。

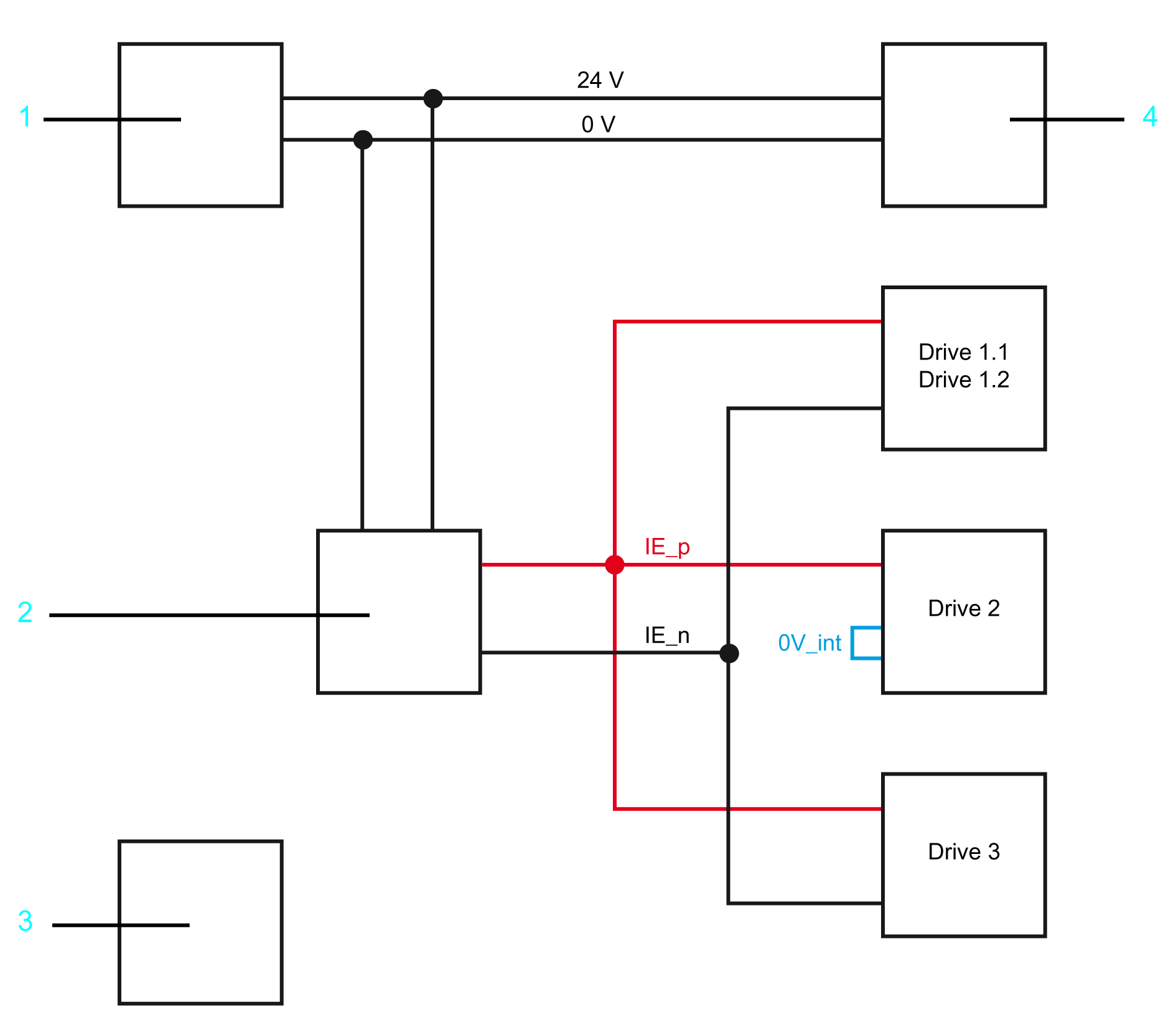

1 24 V 电源装置

2 安全相关开关设备

3 24 V 外部电源装置

4 Lexium 62 Power Supply

步骤	操作
1	对 Inverter Enable 通道接线并将连接器连接到驱动器。
2	断开安全相关开关设备上的驱动器的 IE_p 接头 (24 V)（参见下图中的步骤 1）。
3	将断开的 IE_p 接头 (24 V) 连接到外部 24 V 电源装置（参见下图中的步骤 2）。
4	Lexium 62 Power Supply 的负极必须连接到驱动器的 0 V（Lexium 62 Power Supply 的连接器 CN5 引脚 1（参见下图中的步骤 3））。

验证单通道接线

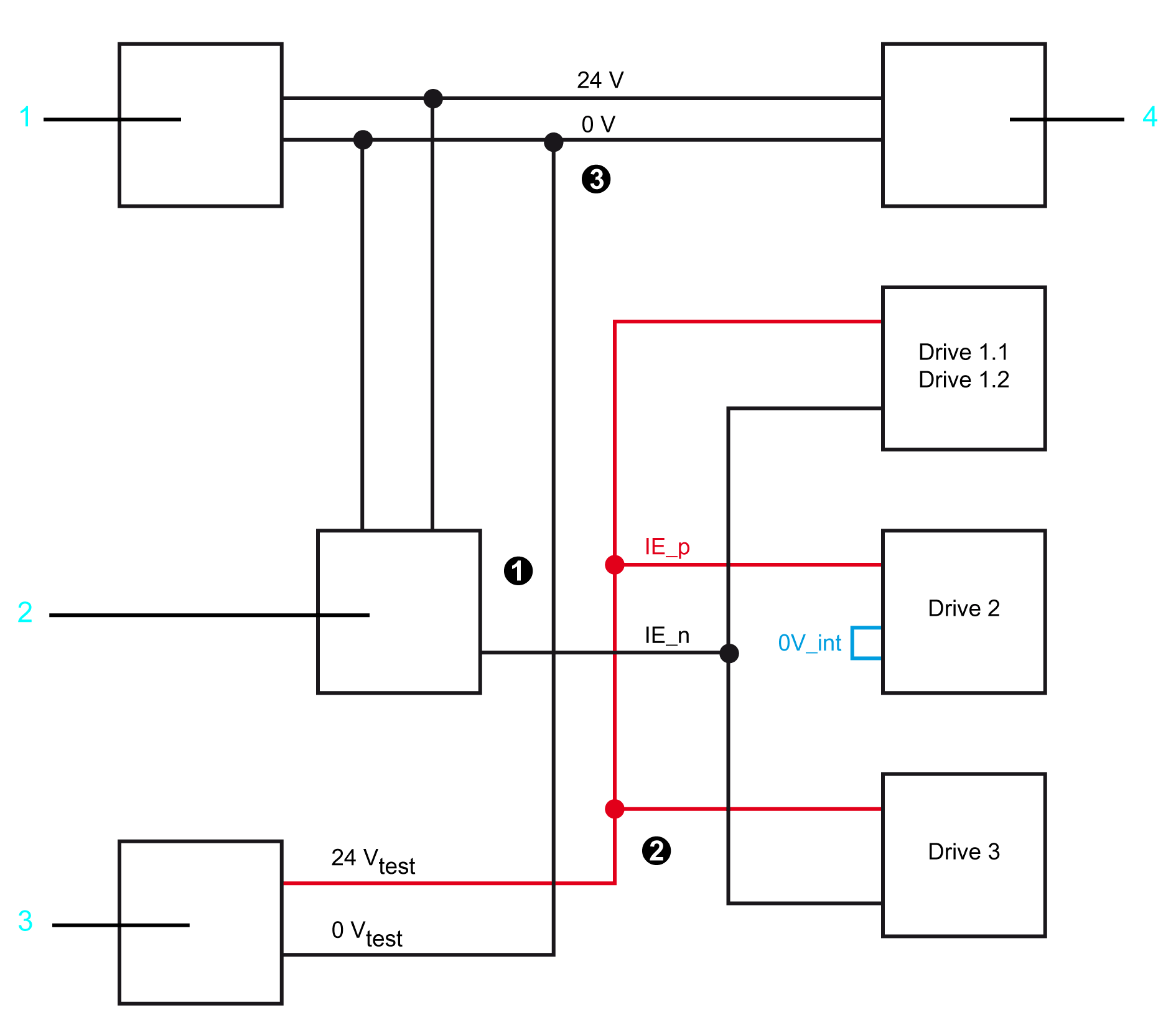

1 24 V 电源装置

2 安全相关开关设备

3 24 V 外部电源装置

4 Lexium 62 Power Supply

步骤	操作
5	验证 EcoStruxure Machine Expert Logic Builder 中每个驱动器的 IE (Inverter Enable) 状态。结果：这种情况下，仅可以激活单通道驱动器。
6	在表中记录状态值。如有必要，还可以在 EcoStruxure Machine Expert Logic Builder 中创建屏幕截图。

步骤

操作

5

验证 EcoStruxure Machine Expert Logic Builder 中每个驱动器的 IE (Inverter Enable) 状态。

结果：这种情况下，仅可以激活单通道驱动器。

6

在表中记录状态值。如有必要，还可以在 EcoStruxure Machine Expert Logic Builder 中创建屏幕截图。

示例：单通道版本

驱动器	接口	预期状态
1.1	双通道	关/0
1.2	双通道	关/0
2	单通道	开/1
3	双通道	关/0
此表用作此文档的示例，必须对其进行填写。在“显示的状态”列，必须输入可在 EcoStruxure Machine Expert Logic Builder 中读取的结果。

步骤	操作
7	断开 Lexium 62 Power Supply 与外部电源装置之间的 0 V 连接（参见下图中的步骤 4）。
8	断开安全相关开关设备上的驱动器的 IE_n 接头 (0 V)（参见下图中的步骤 5）。
9	将断开的 IE_n 接头 (0 V) 连接到外部 24 V 电源装置（参见下图中的步骤 6）。

验证双通道接线

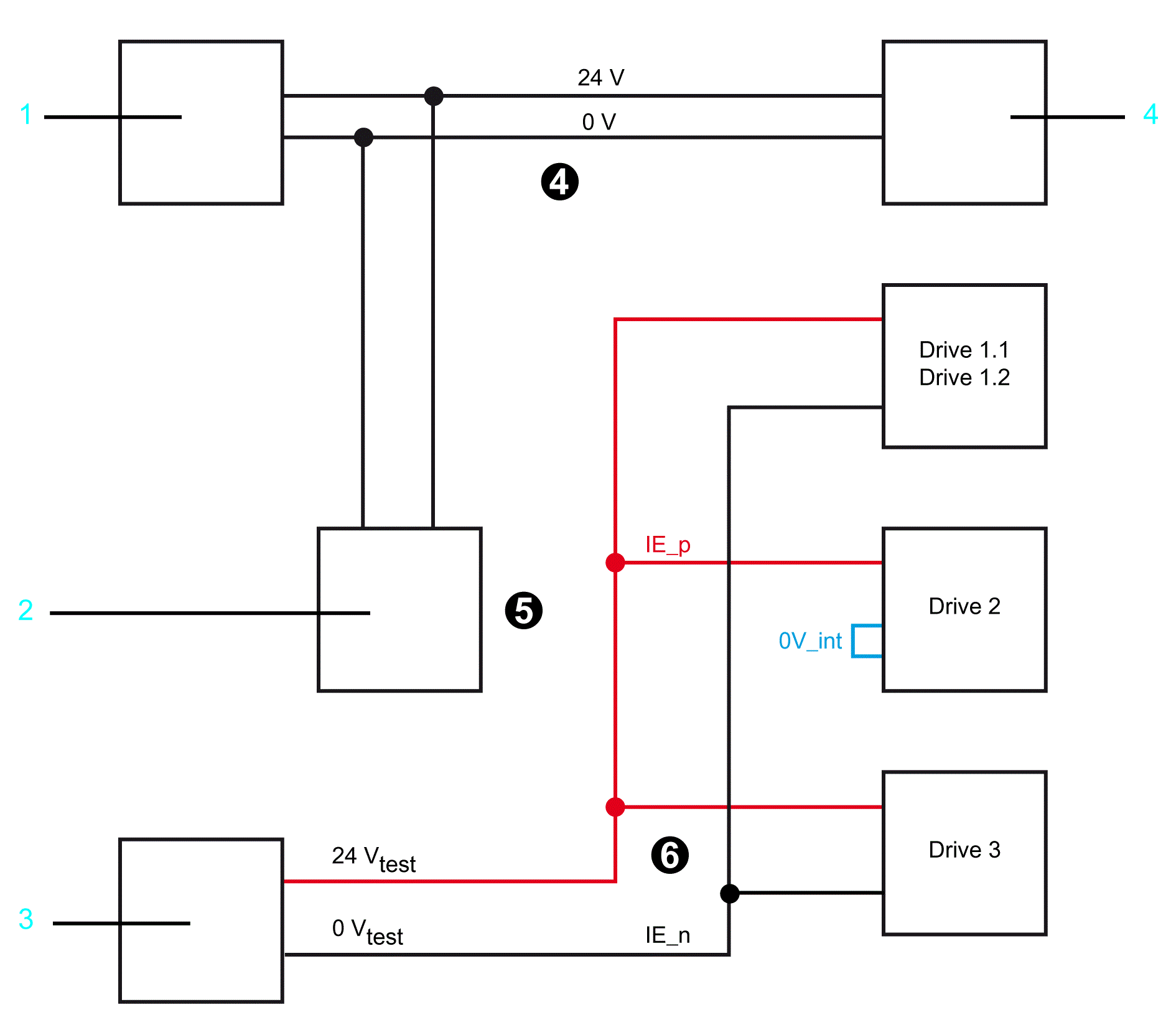

1 24 V 电源装置

2 安全相关开关设备

3 24 V 外部电源装置

4 Lexium 62 Power Supply

步骤	操作
1	验证 EcoStruxure Machine Expert Logic Builder 中每个驱动器的 IE (Inverter Enable) 状态。结果：本例中，仅可以激活双通道驱动器。
2	在表中记录状态值。如有必要，还可以在 EcoStruxure Machine Expert Logic Builder 中创建屏幕截图。

步骤

操作

1

验证 EcoStruxure Machine Expert Logic Builder 中每个驱动器的 IE (Inverter Enable) 状态。

结果：本例中，仅可以激活双通道驱动器。

2

在表中记录状态值。如有必要，还可以在 EcoStruxure Machine Expert Logic Builder 中创建屏幕截图。

示例：双通道版本

驱动器	接口	预期状态
1.1	双通道	开/1
1.2	双通道	开/1
2	单通道	关/0
3	双通道	开/1
此表用作此文档的示例，必须对其进行填写。在“显示的状态”列，必须输入可在 EcoStruxure Machine Expert Logic Builder 中读取的结果。

步骤	操作
3	再次将 IE_n 接头连接到保护性开关设备。
4	将 IE_p 接头 (24 V) 连接到保护性开关设备。

注：机器制造商必须将这些表格及文档保存在机器上以便进行记录。

注：每次更换安全相关部件后都要验证接线。
