对 Lexium 62 DC Link Terminal 接线的电缆选择指南

一般要求

对 Lexium 62 DC Link Terminal 接线的电缆选择主要取决于连续电流。必须根据最坏情况连续电流选择电缆，或者必须集成一个额外的外部保险丝。另外，还必须根据必要的电压隔离选择电缆。

电缆电流额定值和电缆选择还取决于环境参数：

允许的电缆温度。
环境温度和分组因子。
安装方法。

必须遵守当地和国际法规。

危险
	控制柜之间接线不当导致触电仅使用符合相应标准的适当且经认可的电缆。仅使用尺寸规格合适的电缆。不得使用控制柜外的单芯接线；仅使用电缆。谨遵制造商电缆/接线规范的弯曲半径要求。安装完成后，全面检查电缆/接线是否存在缺陷和/或是否受损。在机柜外使用电缆管以及采取其他适当的措施来保护电缆/接线免遭损坏和机械应力。根据电缆导线的剥线长度要求，正确剥除绝缘。未按说明操作可能导致人身伤亡等严重后果。

危险

控制柜之间接线不当导致触电

仅使用符合相应标准的适当且经认可的电缆。
仅使用尺寸规格合适的电缆。
不得使用控制柜外的单芯接线；仅使用电缆。
谨遵制造商电缆/接线规范的弯曲半径要求。
安装完成后，全面检查电缆/接线是否存在缺陷和/或是否受损。
在机柜外使用电缆管以及采取其他适当的措施来保护电缆/接线免遭损坏和机械应力。
根据电缆导线的剥线长度要求，正确剥除绝缘。

未按说明操作可能导致人身伤亡等严重后果。

最坏情况连续电流计算

最坏情况 24 V/0 V 连续电流计算

如果在使用 Lexium 62 DC Link Terminal 的 24 V/0 V 接线连接中未安装任何外部保险丝，则每个 24 V/0 V 连接电缆的额定电流必须为最坏情况连续电流。后者可以通过求连接的 24 V 电源模块的额定电流的总和得出。

注：如果最坏情况连续 24 V/0 V 电流大于 120 A，则必须在 24 V/0 V 接线连接中安装外部保险丝以将连续电流限制为 120 A 或更低。

最坏情况 DC+/DC- 连续电流计算

如果在使用 Lexium 62 DC Link Terminal 的 DC+/DC- 接线连接中未安装任何外部保险丝，则每个 DC+/DC- 连接电缆的额定电流必须为最坏情况连续电流。

注：如果最坏情况连续 DC+/DC- 电流大于 120 A，则必须在 DC+/DC- 接线连接中安装外部保险丝以将连续电流限制为 120 A 或更低。

可按如下方式计算接线连接上的直流电路最大连续电流：

查找系统中每个电机-驱动器组合的标称功率（电机-驱动器组合的标称功率是驱动器和电机标称功率值的最小值）和 Lexium 62 Power Supply 模块的标称功率。

注：始终为 400 Vac 标称电源电压使用这些值，即使机器安装在 480 Vac 电源上。
求电机-驱动器组合以及系统中安装在 Lexium 62 DC Link Terminal 接线连接左侧的 Lexium 62 Power Supply 模块的标称功率值之和。（如果多个 Lexium 62 Power Supply 模块并联，请查阅表格并联的功率数据，了解并联 Lexium 62 Power Supply 模块生成的整体连续输出功率额定值）。
求电机-驱动器组合以及系统中安装在 Lexium 62 DC Link Terminal 接线连接右侧的 Lexium 62 Power Supply 模块的标称功率值之和。（如果多个 Lexium 62 Power Supply 模块并联，请查阅表格并联的功率数据，了解并联 Lexium 62 Power Supply 模块生成的整体连续输出功率额定值）。
取这两个标称功率之和的最小值（以获得电机-驱动器组合及 Lexium 62 Power Supply 模块生成的最大连续功率，它们可以通过 Lexium 62 DC Link Terminal 接线连接进行传输）。
用此最大连续功率除以 540 V（等于 400 Vac 电源处的直流总线电压）以获得接线连接的最大连续直流电路电流。

注：假如施加了与 400 Vac 相对应的连续功率值，即使系统供电电压为 480 Vac，计算时也必须使用与 400 Vac 相对应的直流总线电压 540 V。

连续 DC+/DC- 电流额定值计算示例

请考虑下面概述的 Lexium 62 Drive System 配置。

假设：

Lexium 62 Power Supply 模块 P1 和 P2 为并联并且它们的供电电压为 400 Vac。
Lexium 62 驱动器在 PWM 频率 8 kHz 下工作。
系统额定的最大环境温度为 40 °C (104 °F)。

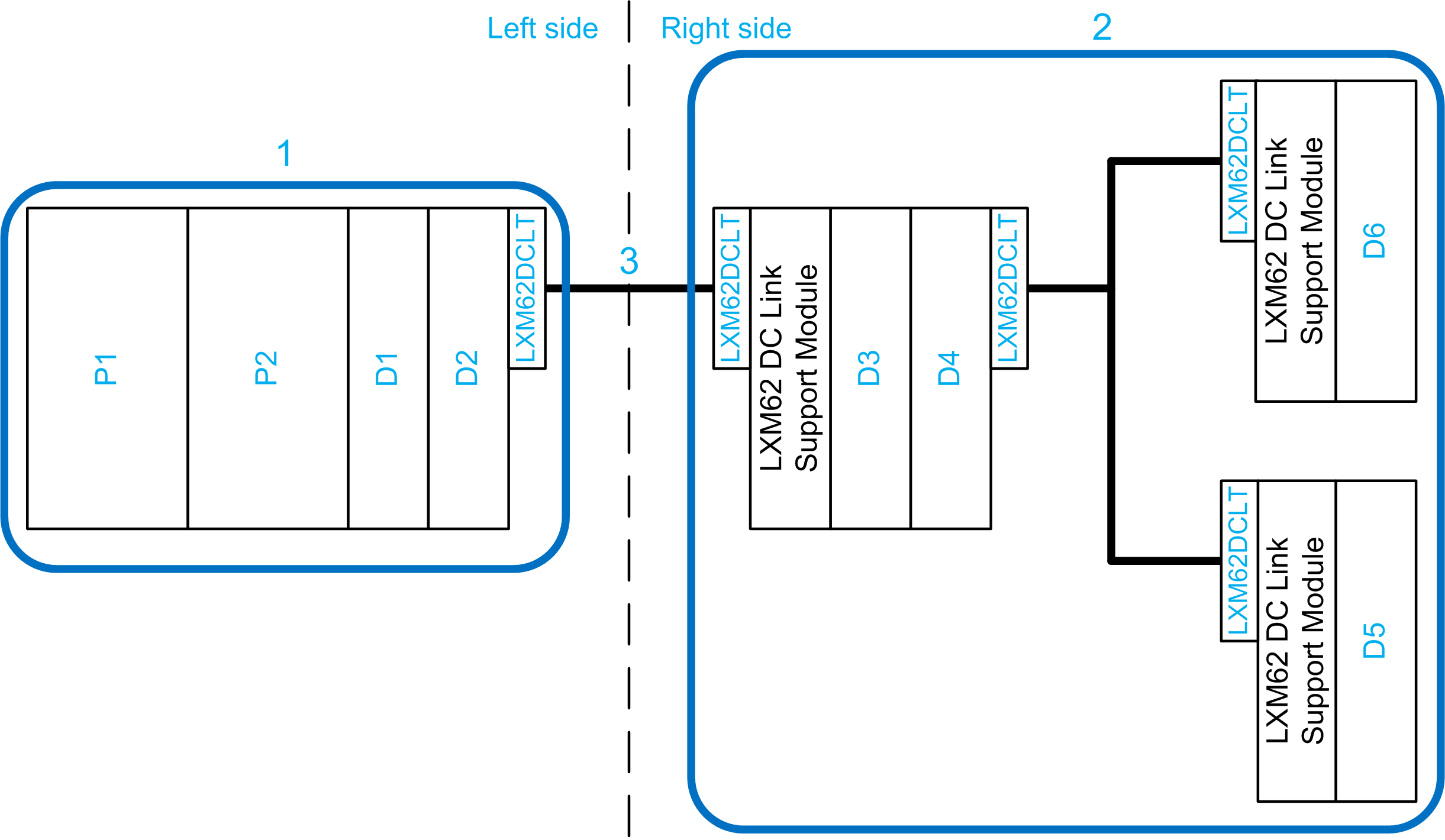

1 Lexium 62 DC Link Terminal 接线连接左侧的 Lexium 62 驱动器孤岛

2 Lexium 62 DC Link Terminal 接线连接右侧的 Lexium 62 驱动器孤岛

3 计算连续 DC+/DC- 电流额定值的 Lexium 62 DC Link Terminal 接线连接

LXM62DCLT Lexium 62 DC Link Terminal

型号	驱动器	驱动器连续功率 P_{N, LXM62D} 或 P_{N, LXM62P}	电机	电机连续功率 P_{N, Mot}	驱动器-电机组合或并联的 Lexium 62 Power Supply 模块的连续功率
P1+P2	LXM62PD84	N/A	N/A	N/A	38.9 kW ⁽¹⁾
D1	LXM62DD27E	3.4 kW⁽²⁾	SH31003P	2.39 kW⁽³⁾	2.39 kW⁽⁴⁾
D2	LXM62DD27E	3.4 kW⁽²⁾	SH31003P	2.39 kW⁽³⁾	2.39 kW⁽⁴⁾
D3	LXM62DD27E	3.4 kW⁽²⁾	SH31003P	2.39 kW⁽³⁾	2.39 kW⁽⁴⁾
D4	LXM62DD27E	3.4 kW⁽²⁾	SH31003P	2.39 kW⁽³⁾	2.39 kW⁽⁴⁾
D5	LXM62DD27E	3.4 kW⁽²⁾	SH31003P	2.39 kW⁽³⁾	2.39 kW⁽⁴⁾
D6	LXM62DD27E	3.4 kW⁽²⁾	SH31003P	2.39 kW⁽³⁾	2.39 kW⁽⁴⁾
(1) 请参阅并联的功率数据 (2) 请参阅单驱动器的技术数据 (3) 请参阅 SH3 伺服电机 - 用户指南 (4) 电机-驱动器组合的连续功率为连续驱动功率和连续电机功率的最小值。

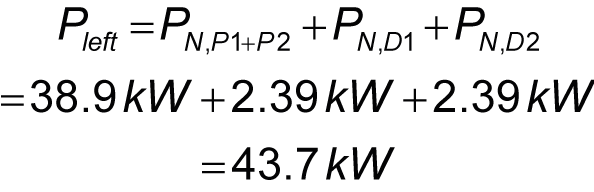

Lexium 62 DC Link Terminal 接线连接左侧的连续功率总和为：

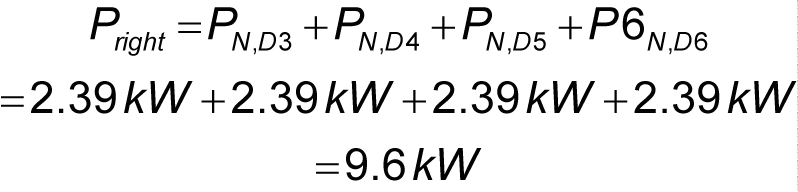

Lexium 62 DC Link Terminal 接线连接右侧的连续功率总和为：

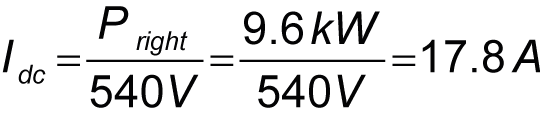

右侧的最大连续功率小于 Lexium 62 DC Link Terminal 接线连接左侧的功率。因此，Lexium 62 DC Link Terminal 接线连接的 DC+/DC- 导线额定具有右侧的最大连续功率。这时，Lexium 62 DC Link Terminal 接线连接上的最大连续 DC+/DC- 电流为：

因此，在本示例中，如果相应 DC+/DC- 电缆/导线安装的额定值至少为 17.8 A，则可以忽略 Lexium 62 DC Link Terminal 接线连接的 DC+/DC- 连接中的外部保险丝。

注：如果产生的连续 DC+/DC- 电流大于 120 A，则必须在 DC+/DC- 连接中安装外部保险丝以将电流限制为 120 A 或更低。

外部保险丝

如果 Lexium 62 DC Link Terminal 接线连接的导线（DC+、DC-、0 V、24 V）受外部保险丝保护，则可以减小导线横截面。DC+/DC- 保险丝的额定电压必须为 1000 Vdc，0 V/24 V 保险丝的额定电压必须为 30 Vdc。保险丝必须提供短路和过载保护（gR、gN 或 gG）直流额定值很重要，因为仅有交流额定值的保险丝无法保护电路。

为每个载流导线（DC+、DC-、0 V、24 V）使用一个保险丝。如果任何载流导线（DC+、DC-、0 V、24 V）的最坏情况连续电流大于 120 A，则安装外部保险丝以将连续电流限制为 120 A 或更低。请勿在 PE 导线上安装保险丝。

隔离电压要求

使用 Lexium 62 DC Link Terminal 接线时所需电缆的隔离电压：

PE / DC- / DC+ / 24 V / 0 V 导线：1000 Vdc (>700 Vac)
