HSC 内嵌功能可以对来自与专用快速输入相连的传感器、编码器、开关等的脉冲执行快速计数。
有以下 2 个类型的内嵌计数功能：
oSimple 类型：单个输入的计数器。
oMain 类型：最多可使用 4 路输入（2 路快速输入和 2 路标准输入）和 2 路反射输出的计数器。
要访问嵌入式 HSC 配置窗口，请双击设备树中的内嵌功能 > HSC。

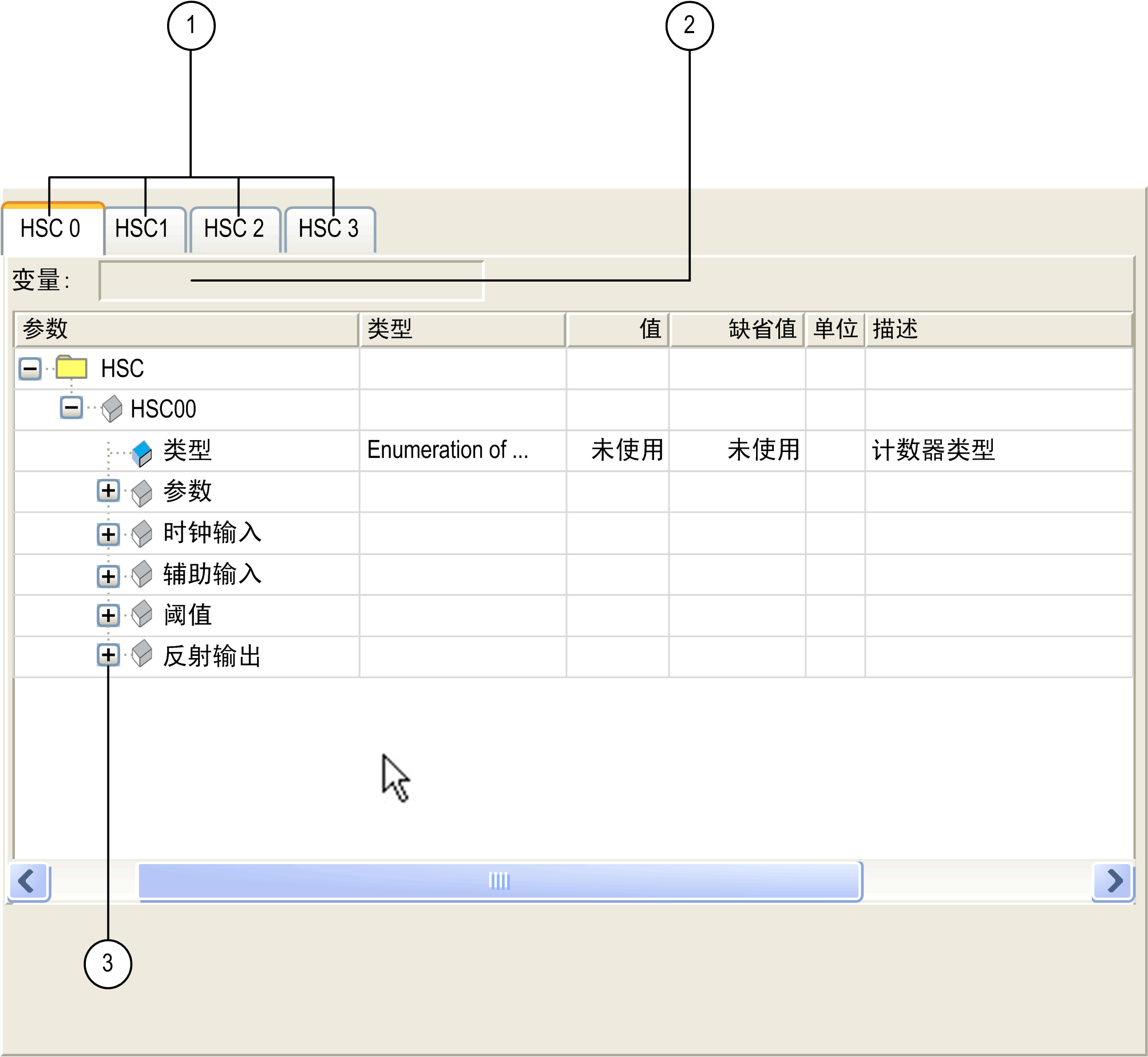

下图显示用于配置 HSC 的 HSC 配置窗口的示例：
下表介绍 HSC 配置窗口的各个区域：
|
编号 |
操作 |
|---|---|
|
1 |
选择特定的 HSC 选项卡，访问需要配置的 HSC 通道。 |
|
2 |
选择需要的 HSC（Simple 或 Main）类型之后，请使用变量字段更改实例。 |
|
3 |
单击每个参数旁边的加号以访问其设置，对该参数进行配置。 可用的参数取决于使用的模式。 |
有关配置参数的详细信息，请参阅 M218 HSC 选择矩阵。
