编程

概述

Main 类型通常由 HSCMain_TM3 功能块进行管理。

注：如果使用 HSCMain_TM3 功能块管理其他 HSC 类型，则在编译时将检测到错误。

步骤	描述
1	在软件目录中选择库选项卡，然后单击库。在列表中选择 Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3。
2	将项目拖放到 POU 窗口中。
3	编辑缺省 Main 类型实例名称，以匹配“配置”窗口中定义的计数器功能块的实例名称。

步骤

描述

1

在软件目录中选择库选项卡，然后单击库。

在列表中选择 Intern > IODrivers > TM3 HSC > HSC > HSCMain_TM3。

2

将项目拖放到 POU 窗口中。

3

编辑缺省 Main 类型实例名称，以匹配“配置”窗口中定义的计数器功能块的实例名称。

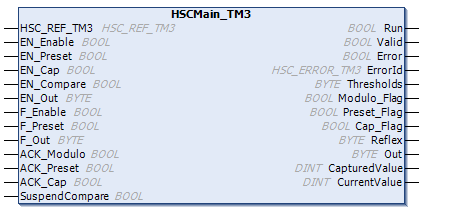

下面的表格介绍功能块的不同引脚在频率计类型下的使用方法。

下表介绍输入变量：

输入	类型	描述
`HSC_REF_TM3`	`HSC_REF_TM3`	HSC 实例引用。
`EN_Enable`	`BOOL`	如果配置了 `TRUE` 和 EN 输入，则可以使用 Enable 输入来启用计数器。
`EN_Preset`	`BOOL`	未使用。
`EN_Cap`	`BOOL`	未使用。
`EN_Compare`	`BOOL`	未使用。
`EN_Out`	`BYTE`	未使用。
`F_Enable`	`BOOL`	`TRUE` = 激活计数器并考虑计数器输入上的脉冲。
`F_Preset`	`BOOL`	在上升沿，重新启动与时基相对的内部定时器。 `CurrentValue` 未预设。
`F_Out`	`BYTE`	未使用。
`ACK_Modulo`	`BOOL`	未使用。
`ACK_Preset`	`BOOL`	在上升沿，复位 `Preset_Flag`。
`ACK_Cap`	`BOOL`	未使用。
`SuspendCompare`	`BOOL`	未使用

下表介绍输出变量：

输出	类型	注释
`Run`	`BOOL`	`TRUE` = 计数器已激活。
`Valid`	`BOOL`	当 `CurrentValue` 有效时，设置为 `TRUE`。
`Error`	`BOOL`	`TRUE` = 表示检测到错误。
`ErrorId`	`HSC_ERROR_TM3`	指示检测到的错误的值。请参见 `HSC_ERROR_TM3` 枚举。
`Thresholds`	`BYTE`	未使用。
`Modulo_Flag`	`BOOL`	未使用。
`Preset_Flag`	`BOOL`	在计数器预设时，设为 1
`Cap_Flag`	`BOOL`	未使用。
`Reflex`	`BYTE`	未使用。
`Out`	`BYTE`	未使用。
`CapturedValue`	`DINT`	未使用。
`CurrentValue`	`DINT`	计数器的值。
