Austauschen des Encodermagnets eines Carriers

Überblick

Ein Lexium™ MC12-Carrier verfügt über einen hochpräzisen Magneten, um die Position des Carriers auf dem Track zu erfassen.

Siehe Wartungsplan.

HINWEIS: Siehe auch Informationen zum Austausch von Einzelteilen des Carriers.

Austauschen des Encodermagnets

HINWEIS: Bei frei liegenden oder nicht installierten Carriern muss die Schutzabdeckung der Antriebsmagneten zu jeder Zeit angebracht sein. Die Abdeckung wird ausschließlich bei der Installation des Carriers entfernt.

Schritt

Aktion

1

Bringen Sie die Schutzabdeckung (2) der Antriebsmagneten an, indem Sie sie auf die Magnete schieben (sofern sie nicht bereits angebracht ist). Siehe Entfernen der Schutzabdeckung der Antriebsmagnete.

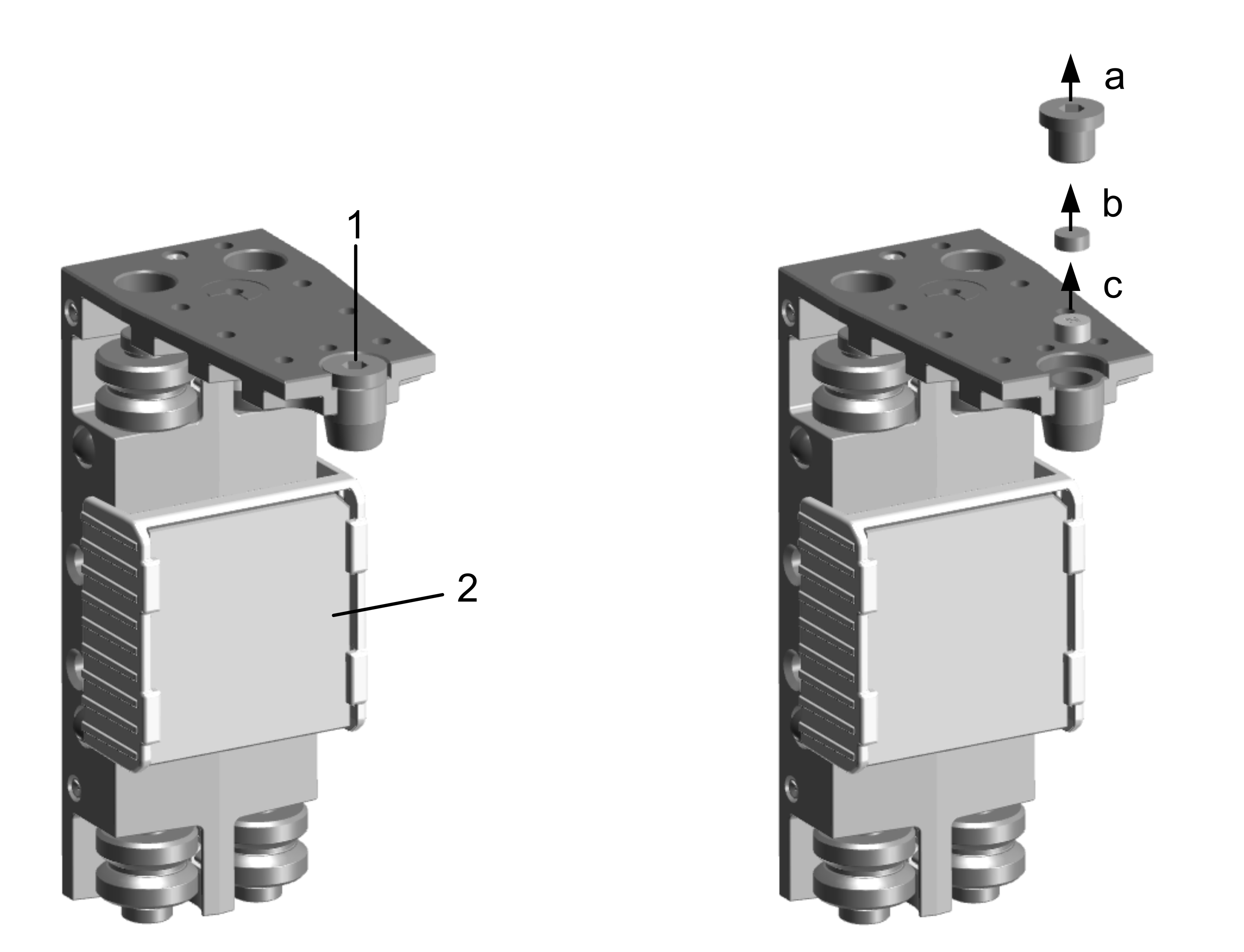

Ein Lexium™ MC12-Carrier verfügt über einen hochpräzisen Magneten (c), um die Position des Carriers auf dem Track zu erfassen.

2

Lösen und entfernen Sie die Schraube (a), mit der der Magnet befestigt ist. Die Schraube entspricht Größe M10x1 und Klasse A2 (nicht-magnetischer Edelstahl).

3

Entfernen Sie den Kunststoffstoßfänger (b).

4

Entfernen Sie den Encodermagnet (c).

5

Setzen Sie einen neuen Encodermagnet und einen Kunststoffstoßfänger in den Carrier ein und befestigen Sie den Magnet mit der zugehörigen Schraube.

HINWEIS: Stellen Sie sicher, dass Sie den Magnet beim Einsetzen nicht neigen und dass der markierte Nordpol auf dem Encodermagnet nach oben zeigt.

6

Ziehen Sie die Schraube mit einem Anzugsmoment von 10,1 Nm (89.4 lbf in) fest. Verwenden Sie einen Gewindekleber, um die Schraube zu sichern.
