Kartesisches Koordinatensystem des Tracks
Der Nullpunkt des kartesischen Koordinatensystems eines Tracks ist mit dem Nullpunkt des linearen Koordinatensystems eines Tracks identisch. Auf den Nullpunkt oder die Orientierung des kartesischen Koordinatensystems können keine Offsets angewendet werden. Der Nullpunkt des kartesischen Koordinatensystems eines Tracks wird von der Position der Sercos-Einspeisung eines geschlossenen oder offenen Tracks definiert.
Das kartesische Koordinatensystem des Tracks ist ein rechtshändiges Koordinatensystem.
Für weitere Informationen zum linearen Koordinatensystem eines Lexium™ MC multi carrier-Tracks siehe die Beschreibung des linearen Koordinatensystems.

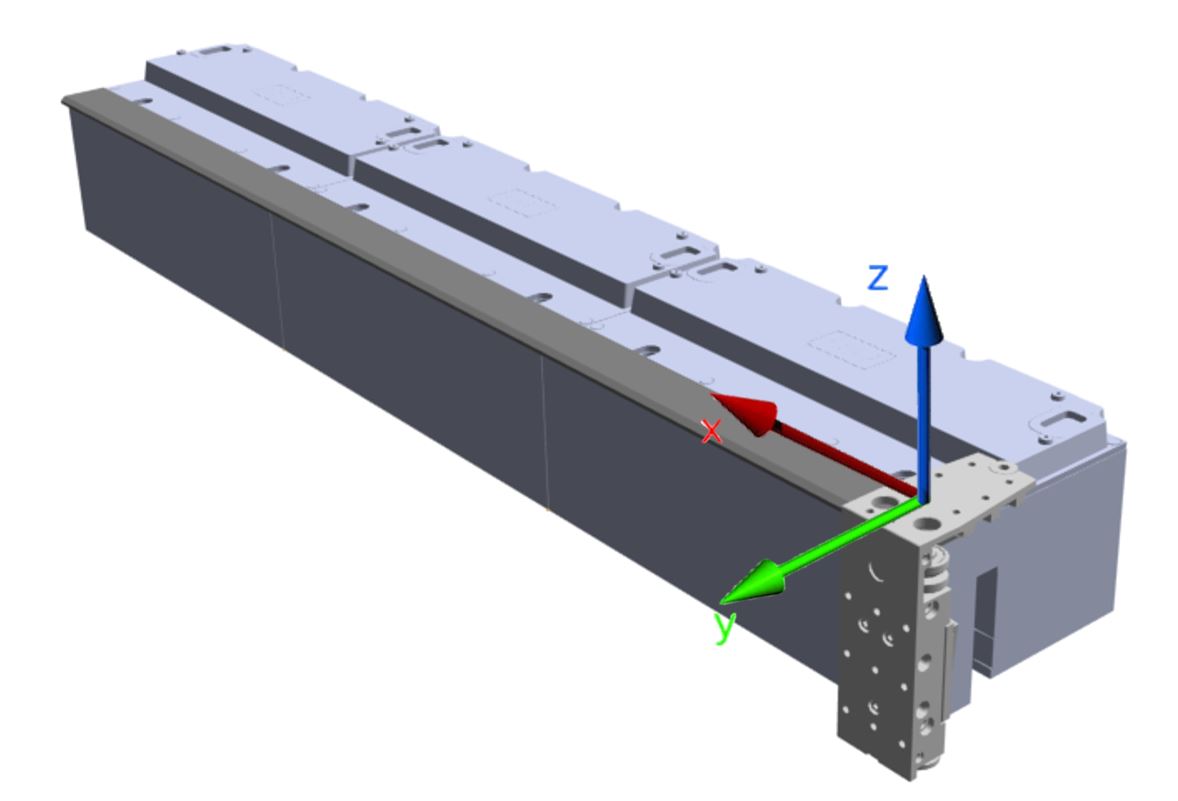

Beispiel eines kartesischen Koordinatensystems eines Lexium™ MC multi carrier-Tracks
