IF_Multicarrier - RegisterLoggerPoint (Methode)

Überblick

Aufgabe

Registrieren des Funktionsbausteins FB_Multicarrier im Application Logger.

Beschreibung

Mit der Methode RegisterLoggerPoint wird der Funktionsbaustein FB_Multicarrier als Logger-Punkt im globalen Application Logger registriert.

Der Name des Funktionsbausteins im Application Logger wird durch den Eingang i_sName definiert.

Der Eingang i_ifParent legt den übergeordneten Logger-Punkt fest, unter dem der Logger-Punkt für den Funktionsbaustein FB_Multicarrier in der Baumstruktur der Logger-Punkte registriert werden muss.

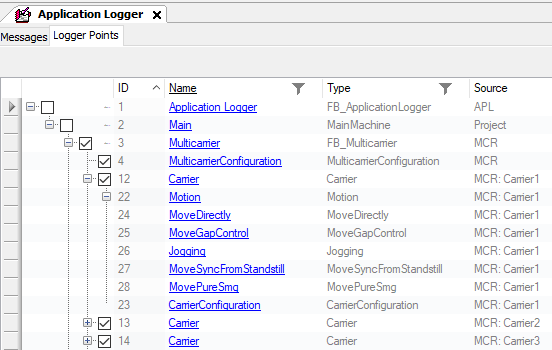

Der Funktionsbaustein FB_Multicarrier fügt weitere Logger-Punkte für Folgendes hinzu:

• für die Konfiguration des Lexium™ MC multi carrier-Transportsystems (MulticarrierConfiguration)

• für jeden Carrier: die Konfiguration des Carriers (CarrierConfiguration) und die Bewegungsfunktionsbausteine (Motion, MoveDirectly, MoveGapControl, Jogging, MoveSyncFromStandstill, MovePureSmg)

Die letztendliche Anzahl der Logger-Punkte wird wie folgt berechnet:

• 2 Logger-Punkte für den Funktionsbaustein FB_Multicarrier

• 8 Logger-Punkte für jeden Carrier (= Anzahl der Carrier x 8)

Für 10 Carrier beispielsweise ergibt das 82 Logger-Punkte.

Die Anzahl der Logger-Punkte muss für den Wert der globalen Parametervariablen Gc_udiMaxNumberOfLoggerPoints in der GPL (Global Parameter List) der Application Logger-Bibliothek berücksichtigt werden.

Für weitere Informationen zur GPL (Global Parameter List) der Application Logger-Bibliothek siehe GPL (Global Parameter List).

Für weitere allgemeine Informationen zum Application Logger siehe Verwendung des Application Logger.

Eingänge

Ausgänge
