MC_Home

Funktionsbeschreibung

Dieser Funktionsbaustein konfiguriert und startet eine Referenzfahrt.

Der Funktionsbaustein MC_Home steuert den Homing-Vorgang. Antriebsspezifische Homing-Parameter, wie z. B. der Homing-Modus, werden von der Geräteimplementierung bereitgestellt. Die erneute Ausführung dieses Funktionsbausteins löst einen Schnellhalt im Antrieb aus und führt zu einem Funktionsbausteinfehler NoReExecution. Der Homing-Vorgang kann nur durch Ausführen von MC_Stop oder Deaktivieren der Endstufe über MC_Power abgebrochen werden.

Die Ausführung eines anderen Bewegungsfunktionsbausteins, während MC_Home gleich busy ist, beeinflusst das Homing-Verfahren nicht. Das bedeutet, dass der Funktionsbaustein MC_Home auf busy verbleibt und der ausgeführte Funktionsbaustein mit einem Funktionsbausteinfehler endet.

Bibliothek und Namespace

Name der Bibliothek: GMC Independent PLCopen MC

Namespace: GIPLC

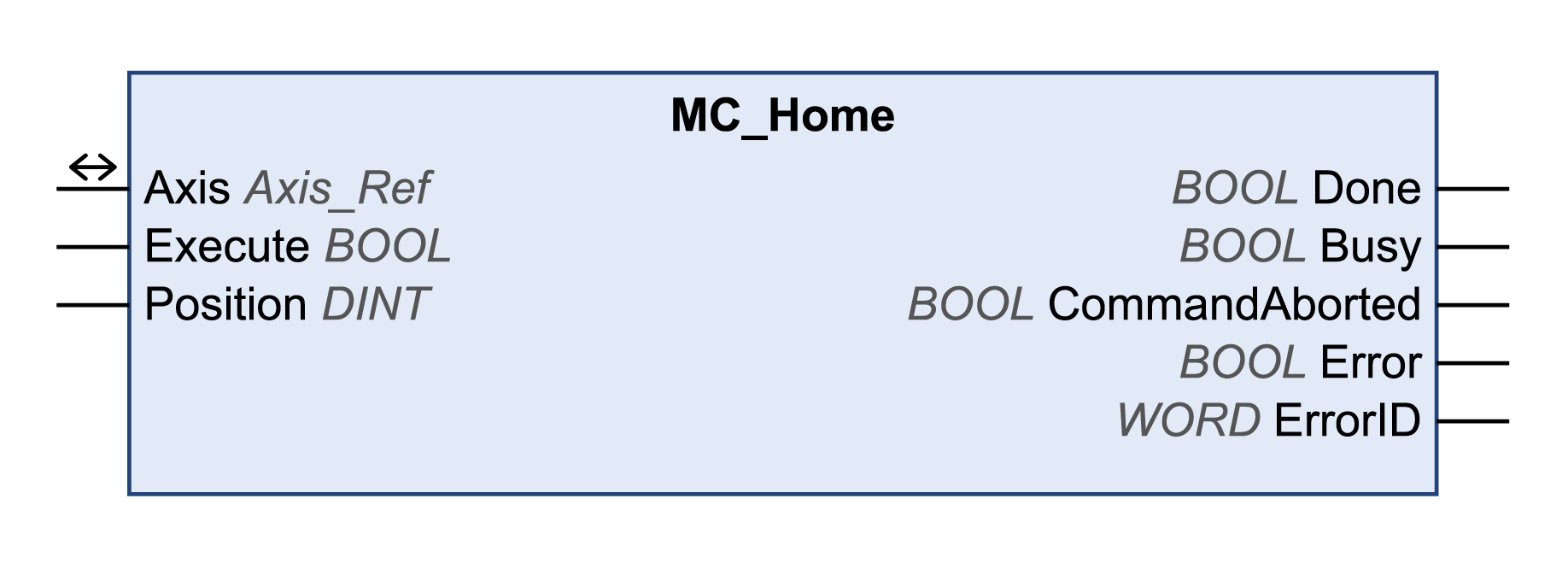

Grafische Darstellung

Eingänge

Eingang

Datentyp

Beschreibung

Execute

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

Eine steigende Flanke des Eingangs Execute startet den Funktionsbaustein. Der Funktionsbaustein setzt die Ausführung fort, und der Ausgang Busy wird auf TRUE gesetzt.

Während der Ausführung des Funktionsbausteins ist eine steigende Flanke am Execute-Eingang nicht zulässig.

Position

DINT

Wertebereich: -2147483648…2147483647

Standardwert: 0

Position am Referenzpunkt in benutzerdefinierten Einheiten.

Ausgänge

Ausgang

Datentyp

Beschreibung

Done

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

  • FALSE: Die Ausführung wurde nicht gestartet oder es wurde ein Fehler erkannt.

  • TRUE: Ausführung ohne Fehler beendet.

Busy

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

  • FALSE: Der Funktionsbaustein wird nicht ausgeführt.

  • TRUE: Der Funktionsbaustein wird ausgeführt.

CommandAborted

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

  • FALSE: Die Ausführung wurde nicht abgebrochen.

  • TRUE: Die Ausführung wurde durch einen anderen Funktionsbaustein abgebrochen.

Error

BOOL

Wertebereich: FALSE, TRUE.

Standardwert: FALSE.

  • FALSE: Die Ausführung des Funktionsbausteins läuft, es wurde kein Fehler erkannt.

  • TRUE: Bei der Ausführung des Funktionsbausteins ist ein Fehler aufgetreten.

ErrorID

WORD

Gibt den Wert eines Fehlercodes zurück. Siehe Bibliotheksspezifische Diagnosecodes. Wenn der Wert gleich 0 ist und der Ausgang Error dieses Funktionsbausteins auf TRUE gesetzt ist, kann der Diagnosecode über den Ausgang AxisErrorID des Funktionsbausteins MC_ReadAxisError gelesen werden.

Eingänge/Ausgänge

Ein-/Ausgang

Datentyp

Beschreibung

Axis

Axis_Ref

Die Achsenreferenz (Instanz), für die der Funktionsbaustein ausgeführt werden soll (entspricht dem Namen der Achse). Der Name der Achse muss in der EcoStruxure Machine Expert-Gerätestrukturdefiniert sein.

Hinweise

Dieser Funktionsbaustein verwendet bibliotheksspezifische Beschleunigungs- und Verzögerungswerte für LXM32M (EtherNet/IP und Modbus/TCP) und Lexium ILA, ILE und ILS Integrierte Antriebe (nur EtherNet/IP). Das bedeutet, dass die für diese Parameter vorkonfigurierten Werte (beispielsweise über das Inbetriebnahmetool) bei der Ausführung dieses Funktionsbausteins überschrieben werden.

Standardmäßig schreibt dieser Funktionsbaustein die folgenden Beschleunigungs- und Verzögerungswerte:

  • Standardwerte für die Beschleunigung:

    • 600 benutzerdefinierte Einheiten für LXM32M

    • 600 benutzerdefinierte Einheiten für Lexium ILA, ILE und ILS Integrierte Antriebe

  • Standardwerte für die Verzögerung:

    • 600 benutzerdefinierte Einheiten für LXM32M

    • 750 benutzerdefinierte Einheiten für Lexium ILA, ILE und ILS Integrierte Antriebe

Wenn Sie andere Beschleunigungs- und Verzögerungswerte benötigen, müssen Sie die anbieterspezifischen Funktionsbausteine heranziehen. Verwenden Sie die Funktionsbausteine SetDriveRamp_LXM32 und SetDriveRamp_ILX zur Definition der Beschleunigung und Verzögerung. Der Funktionsbaustein braucht nur einmal ausgeführt zu werden, wenn die Rampenwerte geändert werden müssen.

Zusätzliche Informationen

PLCopen-Zustandsdiagramm

Übergänge zwischen Funktionsbausteinen

Betriebsart Homing
