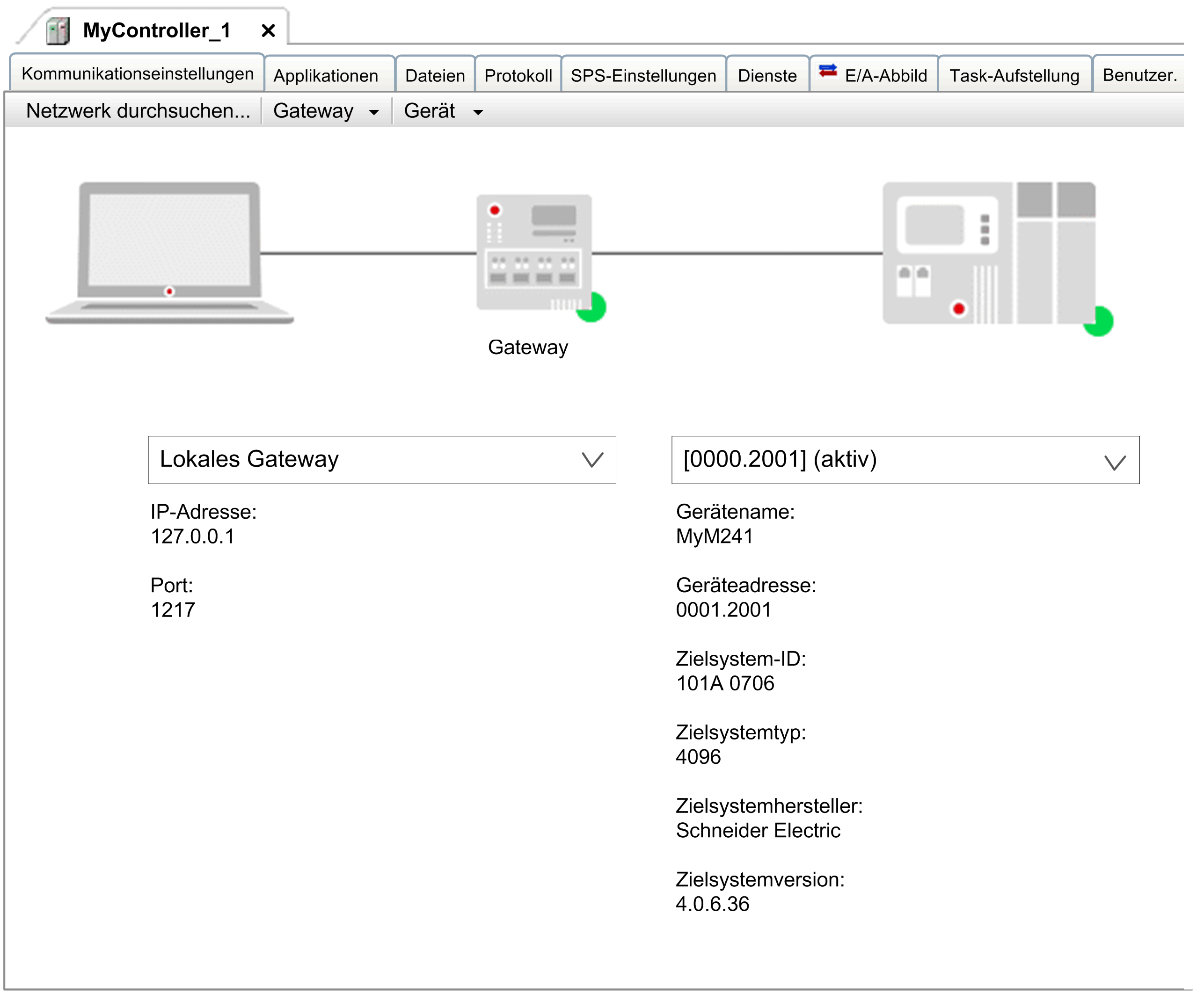

Kommunikationseinstellungen im einfachen Modus

Verbindung kann nicht hergestellt werden.

Verbindung hergestellt.

Verbindungsstatus ist nicht definiert.

Öffnet das Dialogfeld Gerät auswählen, in dem die konfigurierten Gateways und die zugewiesenen Geräte aufgeführt werden.

Wenn Netzwerkabfragen nach Ziel-ID filtern ausgewählt ist, werden nur die Geräte angezeigt, die über dieselbe Ziel-ID verfügen wie die im Projekt konfigurierten Geräte.

Wenn Netzwerkabfragen nach Ziel-ID filtern nicht ausgewählt ist, werden alle im Netzwerk erkannten Geräte angezeigt.

–

Öffnet das Dialogfeld Gateway, in dem ein neues Gateway hinzugefügt werden kann.

Öffnet das Dialogfeld Gateways verwalten, das eine Übersicht über alle Gateways zeigt. Sie können in diesem Dialogfeld Gateways entfernen oder hinzufügen. Sie können die Reihenfolge der Gateways mithilfe der Schaltflächen verändern.

Öffnet das Dialogfeld Gateway-Konfiguration. Es ermöglicht das Festlegen der Bausteintreiberkonfiguration für das lokale Gateway.

–

Fügt das definierte Gerät der Liste der Favoritengeräte hinzu.

Öffnet ein Dialogfeld, das die Liste der Favoritengeräte anzeigt. In diesem Dialogfeld können Sie Geräte entfernen oder hinzufügen oder die Reihenfolge der Einträge ändern. Das Gerät ganz oben in der Liste definiert das Standardgerät.

Öffnet ein Dialogfeld zum Umbenennen des Geräts.

Die verbundene Steuerung blinkt während der Anmeldung.

EcoStruxure Machine Expert implementiert einen Echo-Dienst, der mit dem Ping-Tool vergleichbar ist.

Um die Qualität der Netzwerkverbindung zu prüfen, sendet EcoStruxure Machine Expert fünf Echo-Datenpakete an die Steuerung. Die Menge an Benutzerdaten, die nacheinander an diese Pakete angehängt werden, ist von der Größe des SPS-Kommunikationspuffers abhängig.

Im Anschluss daran wird eine Ergebnismeldung angezeigt, in der die durchschnittliche Umlaufverzögerungszeit und der Umfang der als Echo über die Verbindung zurückgegebenen Benutzerdaten ausgewiesen werden.

Wenn diese Option aktiviert ist, kann EcoStruxure Machine Expert die Kommunikationseinstellungen automatisch wiederherstellen, selbst wenn das Projekt auf einem anderen Computer geöffnet wird.

Wenn diese Option nicht ausgewählt wurde, werden die Einstellungen in den lokalen Optionen von EcoStruxure Machine Expert Ihres Computers gespeichert. In diesem Fall müssen Sie die Einstellungen erneut konfigurieren, wenn Sie das Projekt auf einem anderen Computer verwenden.

Wenn diese Option aktiviert ist, fordert EcoStruxure Machine Expert jedes Mal, wenn einer der folgenden Online-Befehle ausgeführt werden soll, den Benutzer zur Bestätigung auf: Forcierungswerte, Schreibwerte, Mehrfacher Download, Forcierungsliste freigeben, Einzelzyklus, Start, Stopp.

Wenn diese Option aktiviert ist, wird die Liste auf die Geräte beschränkt, die dieselbe Ziel-ID haben wie das im Projekt konfigurierte Gerät.

Bei aktivierter Option wird die Kommunikation mit dieser Steuerung verschlüsselt. Für die Anmeldung bei der Steuerung ist ein Zertifikat erforderlich. Wenn das Zertifikat nicht verfügbar ist, wird eine Fehlermeldung mit der Aufforderung angezeigt, das Zertifikat aufzurufen und zu installieren.

Diese Option ist nicht verfügbar, wenn die Option Sicherheitsstufe > Verschlüsselte Kommunikation erzwingen im Editor Security-Screen ausgewählt ist.

Klicken Sie auf diese Schaltfläche, um das Dialogfeld Laufzeitsystem-Passwortrichtlinie ändernDialogfeld Laufzeitsystem-Passwortrichtlinie ändern aufzurufen, in dem Sie die Steuerungseinstellungen bezüglich der verwendeten Passwortrichtlinie ändern können.

Öffnet das Dialogfeld Gerätesicherheitseinstellungen, in dem die Sicherheitseinstellungen des verbundenen Geräts angezeigt werden. Hier können Sie die Einstellungen in der Spalte Wert ändern. Klicken Sie auf OK, um sie in das Gerät zu schreiben.

Codesignatur

Zeigt die ausgewählte Richtlinie für die Codesignatur an.

Enthält eine Liste, in der Sie die neue Richtlinie für die Codesignatur auswählen können:

• Alle: Es werden alle Arten von Anwendungscodes akzeptiert.

• Signieren erzwungen: Signierter Anwendungscode wird akzeptiert (verhindert das Laden einer Anwendung aus nicht vertrauenswürdigen Quellen).

Gerätebenutzerverwaltung

Zeigt die für die Benutzerverwaltung ausgewählte Richtlinie an.

Enthält eine Liste zur Auswahl der neuen Richtlinie für die Benutzerverwaltung:

• Optionale Benutzerverwaltung: Die Benutzerverwaltung auf dem Gerät ist deaktiviert oder kann manuell deaktiviert werden.

• Erzwungene Benutzerverwaltung: Die Benutzerverwaltung auf dem Gerät ist aktiviert und kann nicht manuell deaktiviert werden.

Wenn diese Option aktiviert ist, können registrierte Komponenten (z. B. OPC UA) ohne Angabe von Anmeldedaten eine Verbindung zur Steuerung herstellen. Die für die Steuerung konfigurierte Gerätebenutzerverwaltung bleibt jedoch aktiv.

Wenn diese Option aktiviert ist, ist für Passwörter von Benutzerkonten, die in der Gerätebenutzerverwaltung definiert sind, eine Kennwortrichtlinie aktiviert.

Wenn diese Option aktiviert ist, darf das Passwort nicht den Benutzernamen des angemeldeten Benutzers enthalten.

Bereich Einstellungen für die Anmeldesperre

Wählen Sie den Benutzertyp aus, der vom Sperrmechanismus berücksichtigt werden soll:

• ADMINS (Standardwert)

• NONADMINS

• ALLE

Wählen Sie die Zeit (in Sekunden) aus, für die das Benutzerkonto nach der maximalen Anzahl erfolgloser Anmeldeversuche gesperrt wird (definiert mit Max. Wiederholungen).

Um einen gesperrten Benutzer zu entsperren, kann ein Administrator oder ein Mitglied einer Benutzergruppe mit Schreibberechtigung für die Benutzergruppe des gesperrten Benutzers dem Benutzer ein neues Passwort zuweisen.

Standardwert: 600
