Einrichtung, Einbau und Wartung - Prüfung der Verdrahtung

Überblick

Bei gemischten Anwendungen mit den Lexium 62 Varianten C/D/G, bestehend aus den Lexium 62 Varianten E/F mit 2-kanaligem Inverter Enable-Anschluss (Anwendungsvorschlag – Varianten C/D/G 1-kanalig mit Überbrückung und Anwendungsvorschlag – Varianten C/D/G 2-kanalig mit geschützter Leitungsverlegung) und den Lexium 62 Varianten C/D/G mit 2-kanaligem Inverter Enable-Anschluss, ist die nachstehend beschriebene Verdrahtungsprüfung durchzuführen.

Bestimmung des Status von Inverter Enable in EcoStruxure Machine Expert Logic Builder

Der Status des Inverter Enable-Eingangs wird in EcoStruxure Machine Expert Logic Builder angezeigt. Dies kann dazu genutzt werden, um festzustellen, ob die Antrieb ordnungsgemäß 1-kanalig oder 2-kanalig verdrahtet sind.

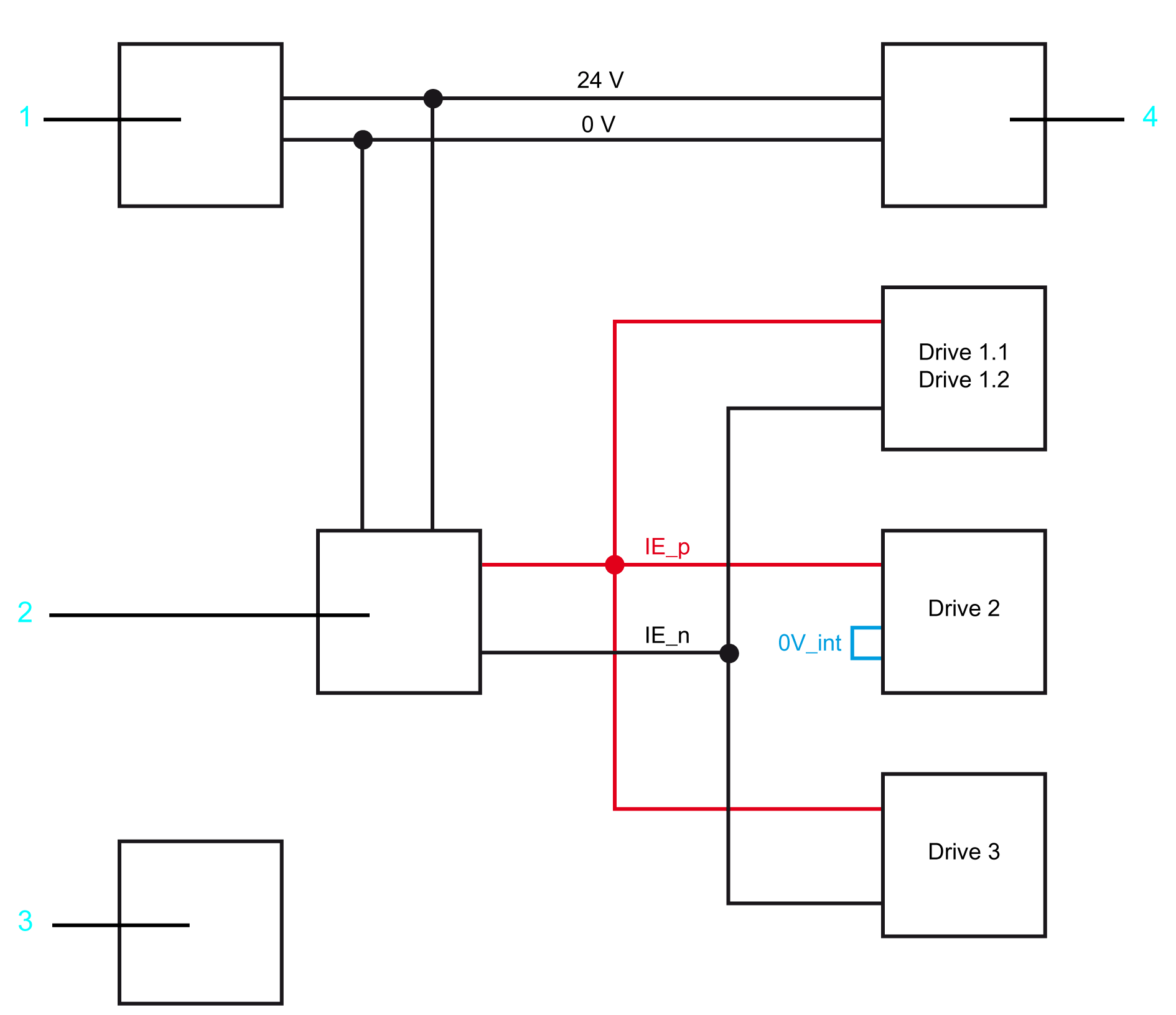

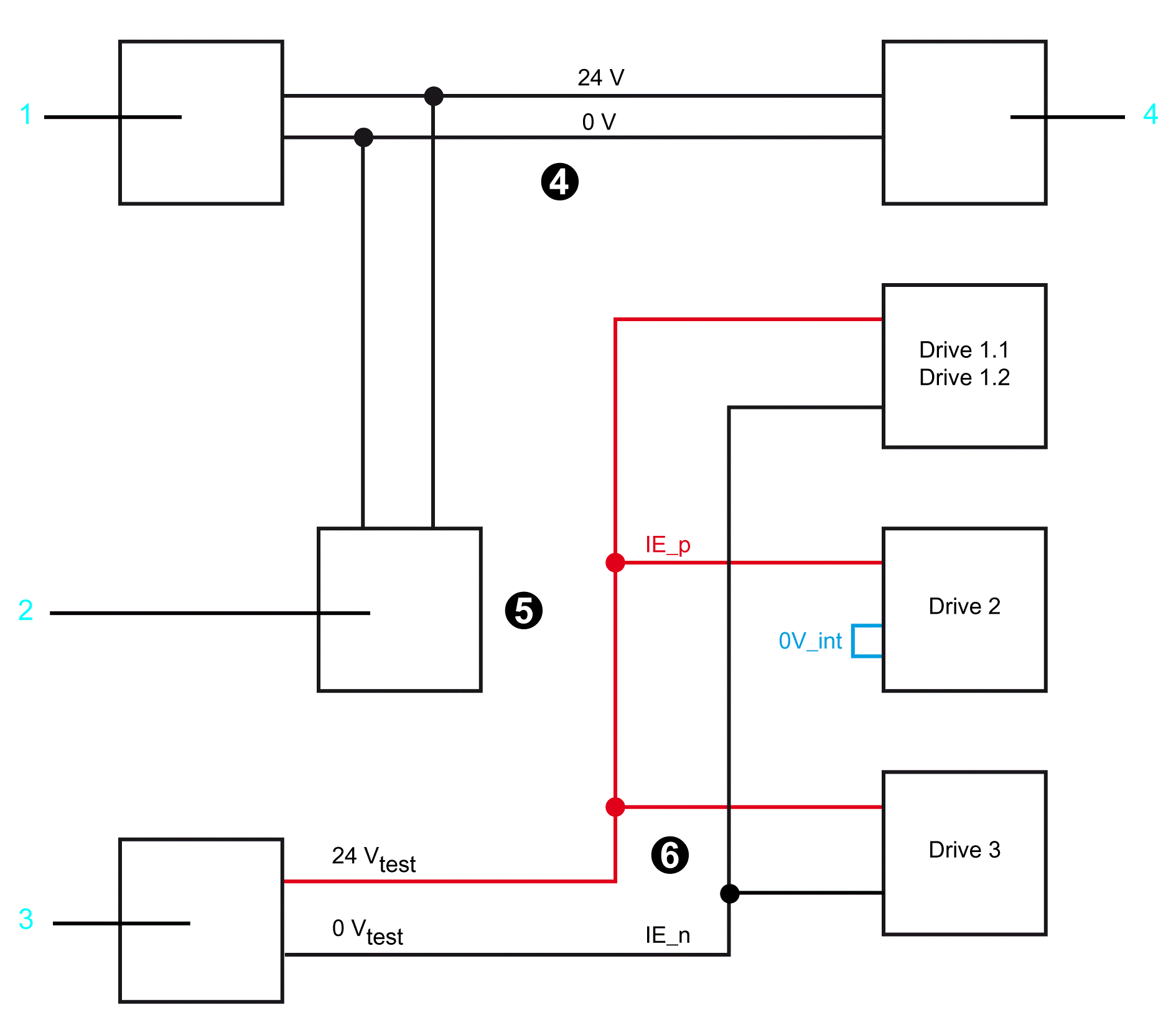

1 24-V-Netzteil

2 Sicherheitsschaltvorrichtung

3 Externes 24-V-Netzteil

4 Lexium 62 Power Supply

Messverfahren

Schritt

Aktion

1

Inverter Enable-Kanäle verdrahten und die Stecker an die Antriebe anschließen.

2

Den IE_p-Anschluss (24 V) für die Antriebe an der Sicherheitsschaltvorrichtung trennen (siehe Schritt 1 in der nachstehenden Abbildung).

3

Den getrennten IE_p-Anschluss (24 V) mit einem externen 24-V-Netzteil verbinden (siehe Schritt 2 in der nachstehenden Abbildung).

4

Den negativen Pol der Lexium 62 Power Supply an 0 V der Antriebe anschließen (Steckverbinder CN5 PIN 1 der Lexium 62 Power Supply (siehe Schritt 3 in der nachstehenden Abbildung)).

Überprüfung der 1-kanaligen Verdrahtung

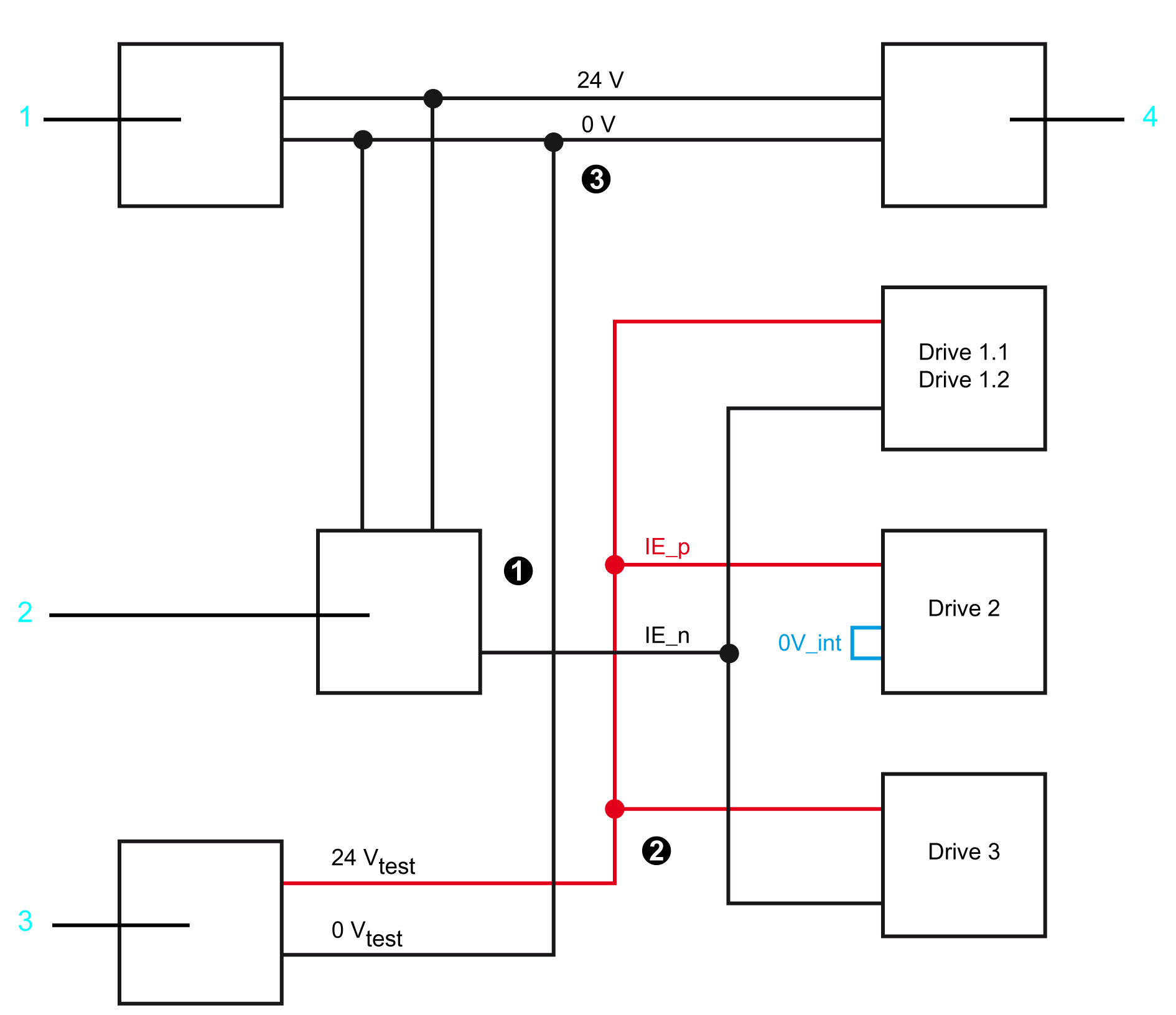

1 24-V-Netzteil

2 Sicherheitsschaltvorrichtung

3 Externes 24-V-Netzteil

4 Lexium 62 Power Supply

Schritt

Aktion

5

Status von IE (Inverter Enable) an jedem einzelnen Antrieb in EcoStruxure Machine Expert Logic Builder überprüfen.

Ergebnis: In diesem Fall sind ggf. nur die 1-kanaligen Antriebe aktiv.

6

Die Statuswerte sind in einer Tabelle festzuhalten. Wenn nötig können auch Screenshots in EcoStruxure Machine Expert Logic Builder erstellt werden.

Beispiel: 1-Kanal-Variante

Antrieb

Anschluss

Erwarteter Status

Angezeigter Status

1,1

2-kanalig

Aus/0

1,2

2-kanalig

Aus/0

2

1-kanalig

Ein / 1

3

2-kanalig

Aus/0

Diese Tabelle dient als Muster für die Dokumentation und muss zwingend ausgefüllt werden.

In der Spalte „Angezeigter Status“ ist das in EcoStruxure Machine Expert Logic Builder ablesbare Ergebnis einzutragen.

Schritt

Aktion

7

Die 0-V-Verbindung zwischen dem Lexium 62 Power Supply und dem externen Netzteil trennen (siehe Schritt 4 in der nachstehenden Abbildung).

8

Den IE_n-Anschluss (0 V) für die 2-kanaligen Antriebe an der Sicherheitsschaltvorrichtung trennen (siehe Schritt 5 in der nachstehenden Abbildung).

9

Den getrennten IE_n-Anschluss (0 V) mit einem externen 24-V-Netzteil verbinden (siehe Schritt 6 in der nachstehenden Abbildung).

Überprüfung der 2-kanaligen Verdrahtung

1 24-V-Netzteil

2 Sicherheitsschaltvorrichtung

3 Externes 24-V-Netzteil

4 Lexium 62 Power Supply

Schritt

Aktion

1

Status von IE (Inverter Enable) an jedem einzelnen Antrieb in EcoStruxure Machine Expert Logic Builder überprüfen.

Ergebnis: In diesem Fall sind ggf. nur die 2-kanaligen Antriebe aktiv.

2

Die Statuswerte sind in einer Tabelle festzuhalten. Wenn nötig können auch Screenshots in EcoStruxure Machine Expert Logic Builder erstellt werden.

Beispiel: 2-Kanal-Variante

Antrieb

Anschluss

Erwarteter Status

Angezeigter Status

1,1

2-kanalig

Ein / 1

1,2

2-kanalig

Ein / 1

2

1-kanalig

Aus/0

3

2-kanalig

Ein / 1

Diese Tabelle dient als Muster für die Dokumentation und muss zwingend ausgefüllt werden.

In der Spalte „Angezeigter Status“ ist das in EcoStruxure Machine Expert Logic Builder ablesbare Ergebnis einzutragen.

Schritt

Aktion

3

Den IE_n-Anschluss wieder an das Sicherheitsschaltgerät anklemmen.

4

Den IE_p-Anschluss (24 V) an das Sicherheitsschaltgerät anklemmen.

HINWEIS: Die Tabellen muss der Maschinenbauer bei den Unterlagen zur Maschine zu Dokumentationszwecken aufbewahren.
HINWEIS: Überprüfen Sie die Verdrahtung bei jedem Auswechseln einer Sicherheitskomponente.
