Überblick
Eine Verdrahtung mit der Lexium 62 DC Link Terminal ermöglicht die Verbindung von Sammelschienenmodulen mit mehreren Reihen von:
-
Lexium 62-Geräten, die im selben Schaltschranks nicht direkt nebeneinander angeordnet sind, oder
-
Lexium 62-Geräten, die in separaten Schaltschraänken untergebracht sind.
Bei einer Verdrahtung mit dem Lexium 62 DC Link Terminal werden Reihen ohne Spannungsversorgung von den Reihen gespeist, die über Spannungsversorgungsmodule verfügen.
Unter einer Gerätereihe bzw. einem Geräte-Island versteht man die Kombination folgender Lexium 62-Geräte, die direkt über das Bus Bar Module miteinander verbunden sind:
HINWEIS: Bei der Verdrahtung mit dem
Lexium 62 DC Link Terminal sind elektrische Einschränkungen zu beachten. Beachten Sie die zulässigen Topologien und
elektrischen Einschränkungen.
Zulässige Topologien bei einer Verdrahtung mit dem Lexium 62 DC Link Terminal
Die nachfolgend vorgestellten sieben zulässigen Topologien beinhalten Lexium 62 DC Link Support Module. Allerdings ist der Einsatz eines Lexium 62 DC Link Support Module nur zwingend nötig bei langen Kabeln (Kabellängen) oder wenn ein Single Drive LXM62DC13 in einer Reihe ohne Lexium 62 Power Supply ist.
HINWEIS: Jedes Geräte-Island ohne eigene Lexium 62 Power Supply benötigt die 24-V-Versorgung der Lexium 62 DC Link Terminal.
HINWEIS:
-
Bei einer Verdrahtung mit einer Lexium 62 DC Link Terminal werden keine Ringtopologien unterstützt.
-
Eine Verdrahtung mit einer Lexium 62 DC Link Terminal bietet Unterstützung für maximal sechs Gerätereihen bzw. Geräte-Islands.
-
Die 24-V- und 0-V-Versorgung können über die Lexium 62 DC Link Terminal für mehrere Geräte-Islands bereitgestellt werden.
-
Anstatt die 24-V-Spannung über mehrere Reihen zu verteilen, kann für Reihen ohne Lexium 62 Power Supply auch eine externe 24-V-Versorgung direkt an die Lexium 62 DC Link Terminal angeschlossen werden.
|
GEFAHR
|
|
BRAND, ELEKTRISCHER SCHLAG ODER LICHTBOGEN
Verwenden Sie das Lexium 62 DC Link Terminal nur zur Verbindung von Lexium 62-Geräten.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
|

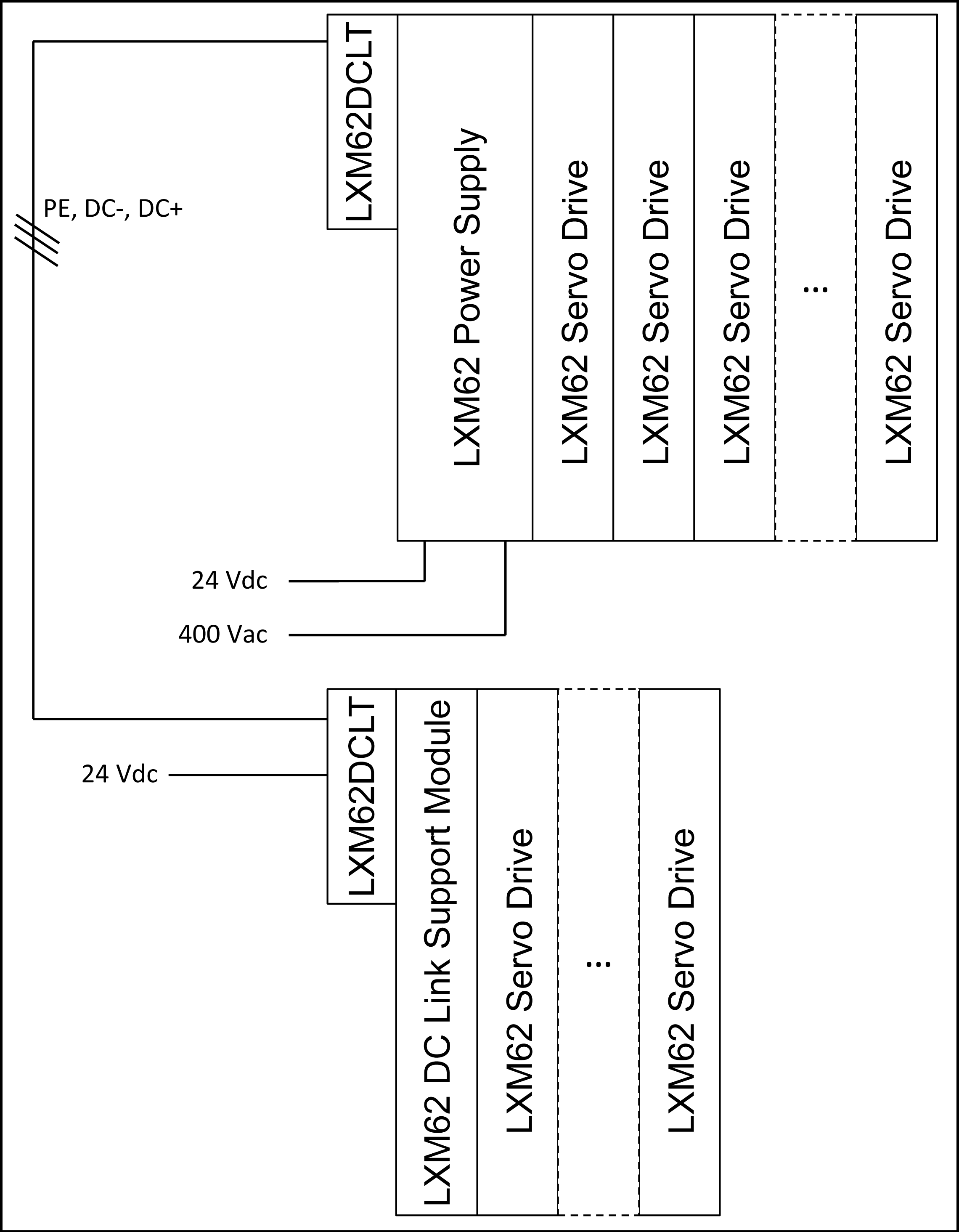

Topologie 1: Kopplung von zwei (oder mehr) Reihen in einem Schaltschrank mit separater 24-V-Spannungsversorgung
LXM62DCLT: Lexium 62 DC Link Terminal
Die 24-V- und 0-V-Klemmen müssen immer auf dem Sammelschienenmodul montiert werden, selbst wenn keine Drähte an die Klemmen angeschlossen sind.
|
GEFAHR
|
|
ELEKTRISCHER SCHLAG
-
Installieren Sie stets alle fünf Anschlüsse sowie den Haltebügel des Lexium 62 DC Link Terminal.
-
Von den 5 installierten Anschlüssen müssen immer mindestens die Klemmen PE, DC- und DC+ verdrahtet werden.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
|

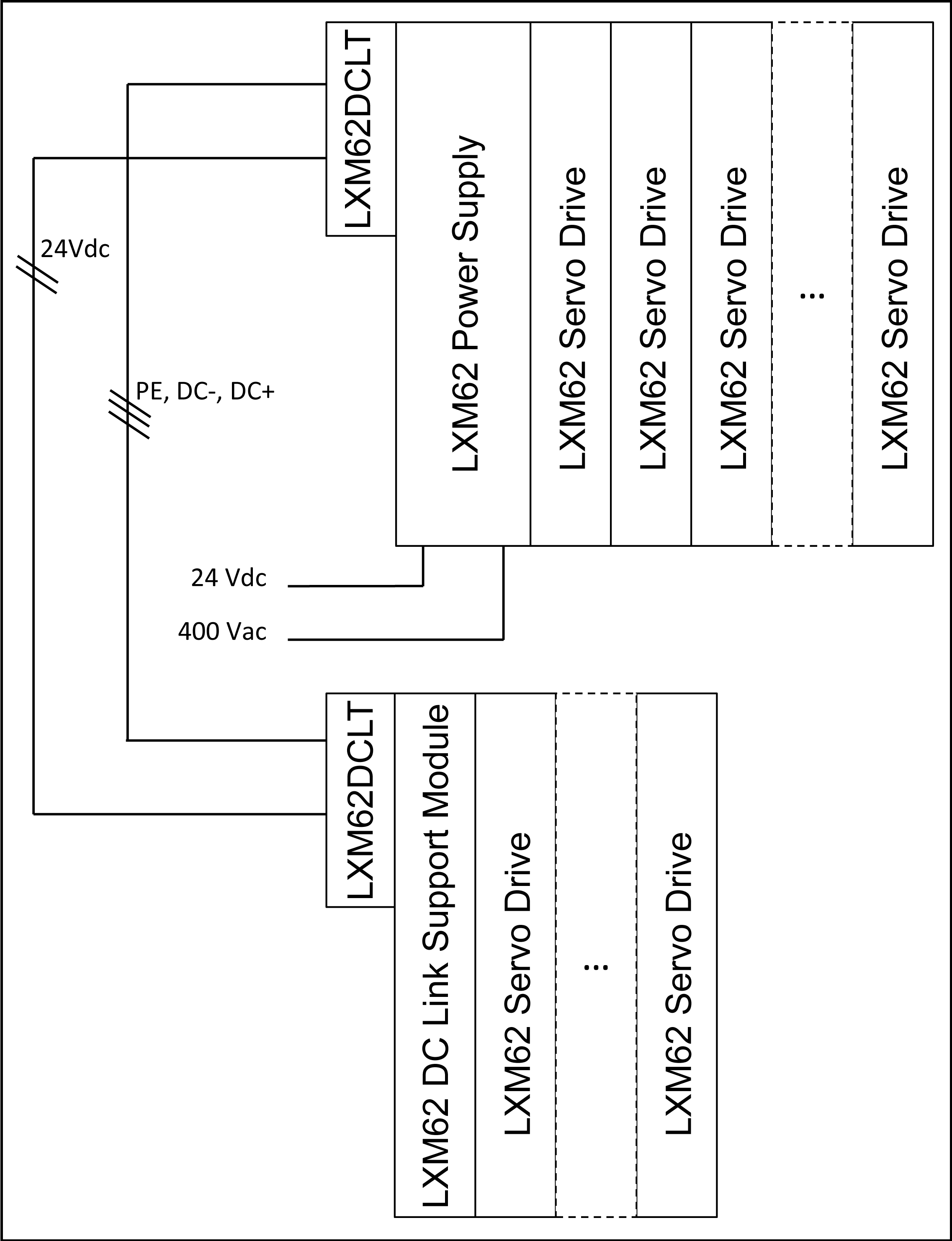

Topologie 2: Kopplung von zwei (oder mehr) Reihen in einem Schaltschrank ohne separate 24-V-Spannungsversorgung
LXM62DCLT: Lexium 62 DC Link Terminal

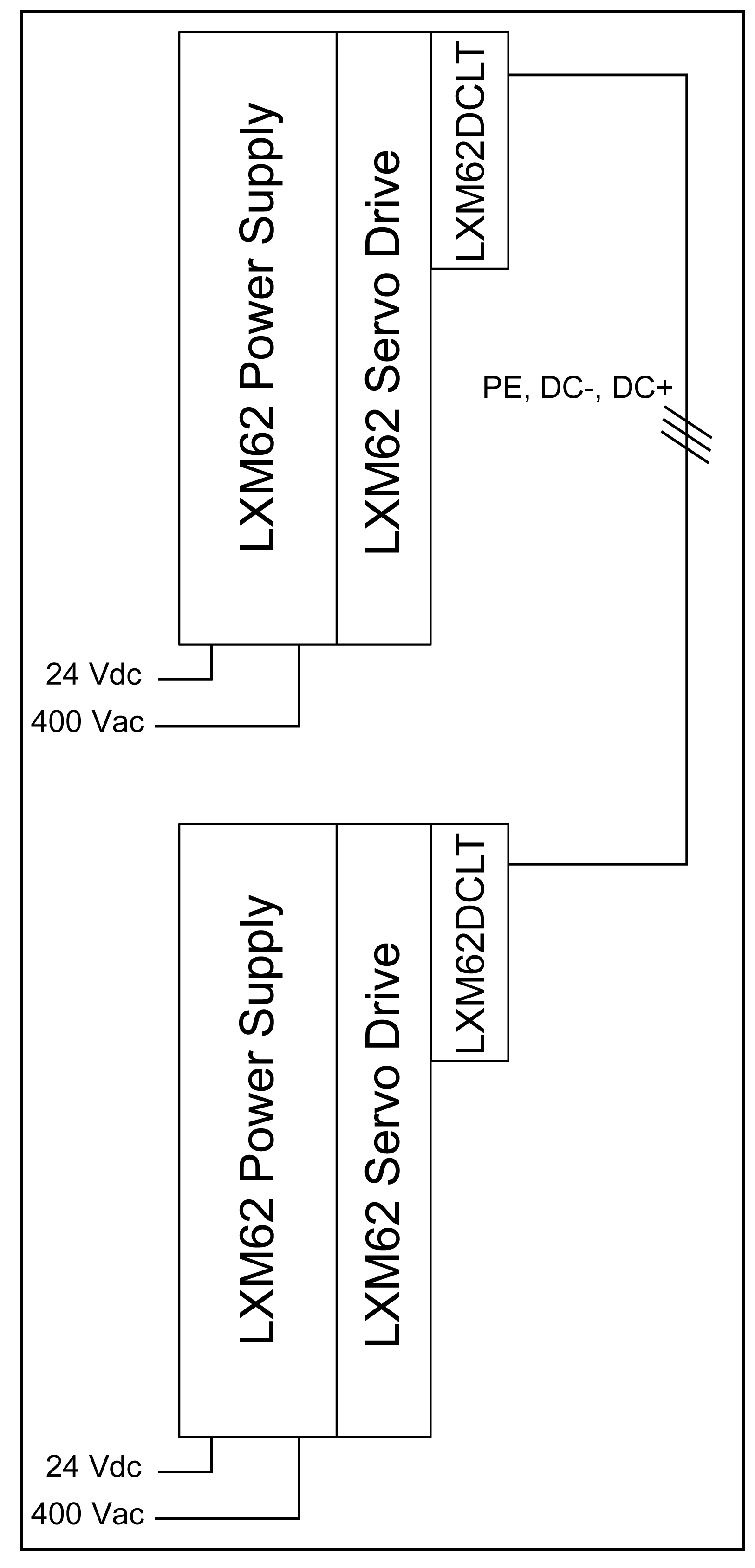

Topologie 3: Kopplung von zwei Spannungsversorgungen
LXM62DCLT: Lexium 62 DC Link Terminal

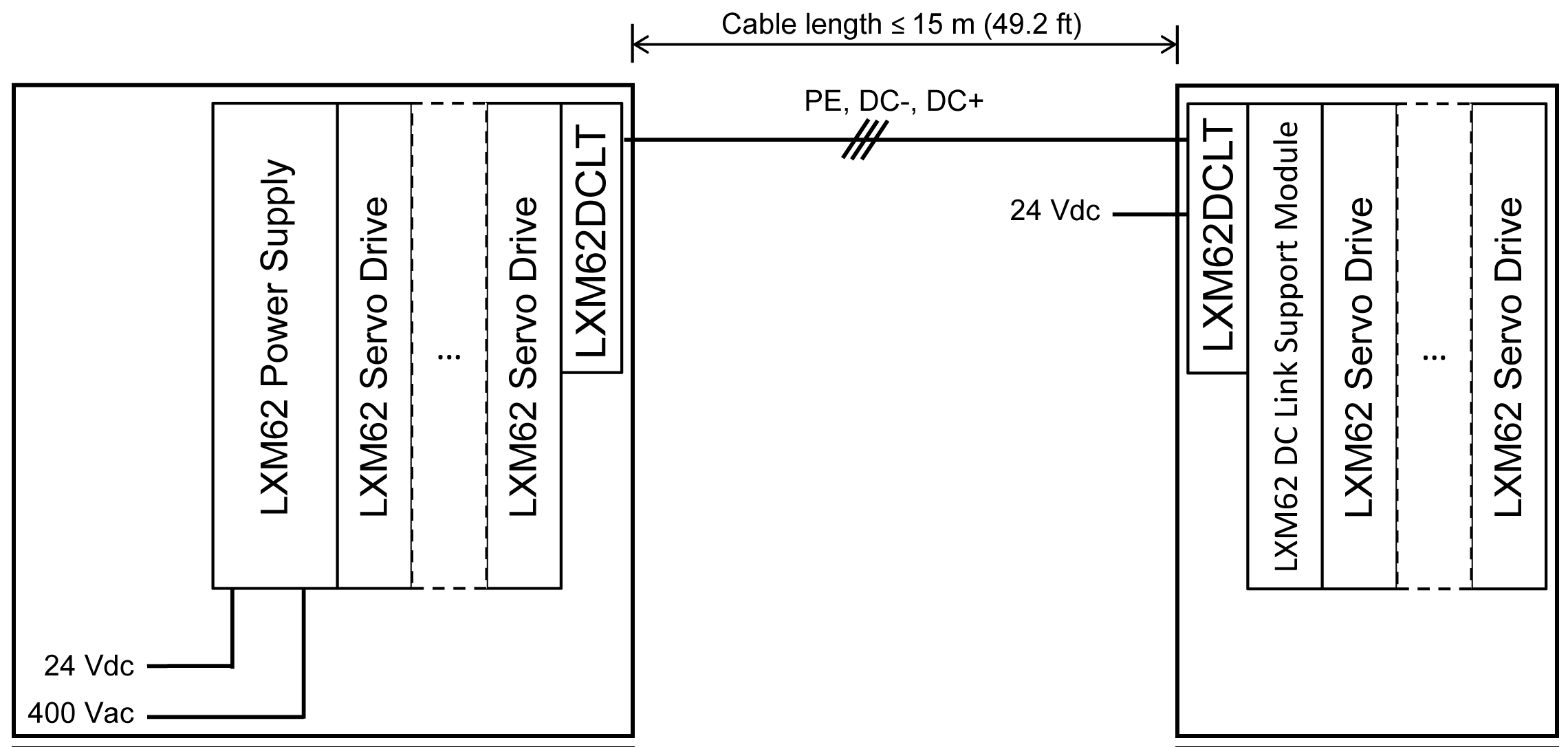

Topologie 4: Kopplung von zwei Schaltschränken
LXM62DCLT: Lexium 62 DC Link Terminal

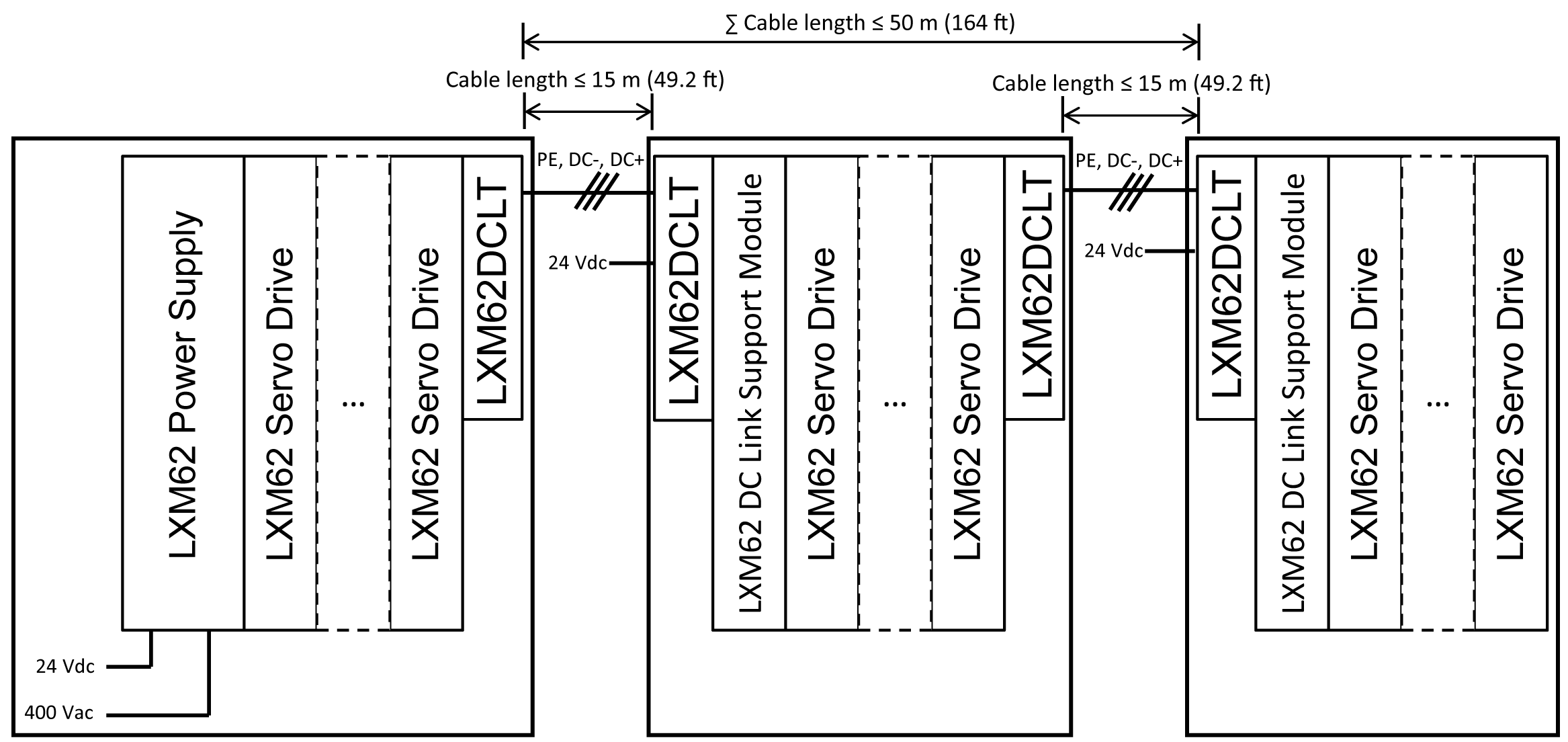

Topologie 5: Kopplung von zwei oder mehr Schaltschränken in einer Linientopologie
LXM62DCLT: Lexium 62 DC Link Terminal

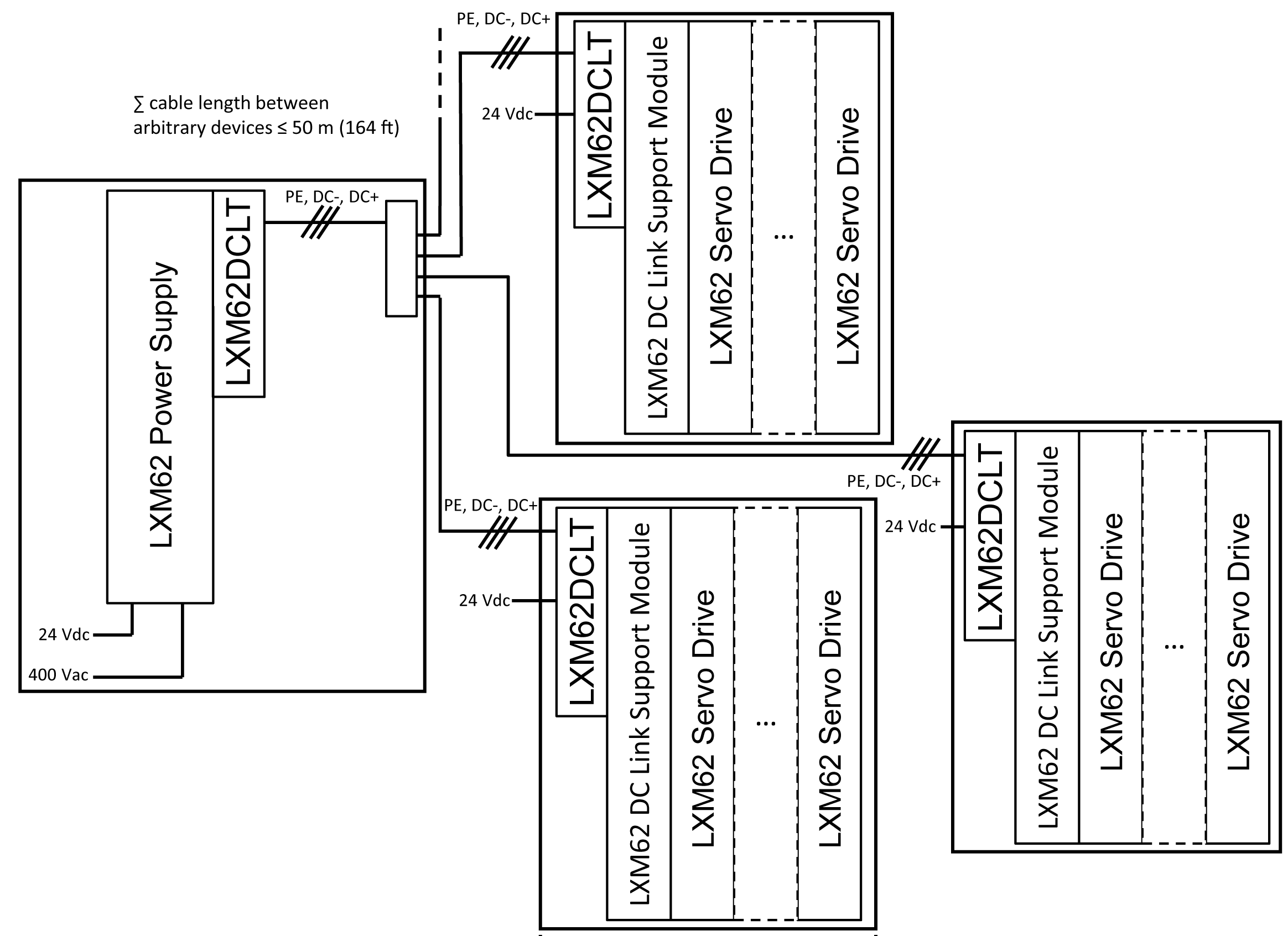

Topologie 6: Kopplung von zwei oder mehr Schaltschränken in einer Sterntopologie
LXM62DCLT: Lexium 62 DC Link Terminal
HINWEIS:
-
Die Lexium 62 Power Supply Modules müssen im selben Schaltschrank untergebracht werden.
-
In dieser Topologie sind bis zu 6 Lexium 62-Geräte-Islands zulässig.
-
Für die Realisierung der Sternverbindungen sind externe Klemmen erforderlich (z. B. für eine Hutschiene).
-
Für eine einzelne Verbindung zwischen einem Lexium 62-Geräte-Island und dem nächstliegenden Lexium 62-Geräte-Island ist eine maximale Kabellänge von 15 m (49.2 ft) einzuhalten.

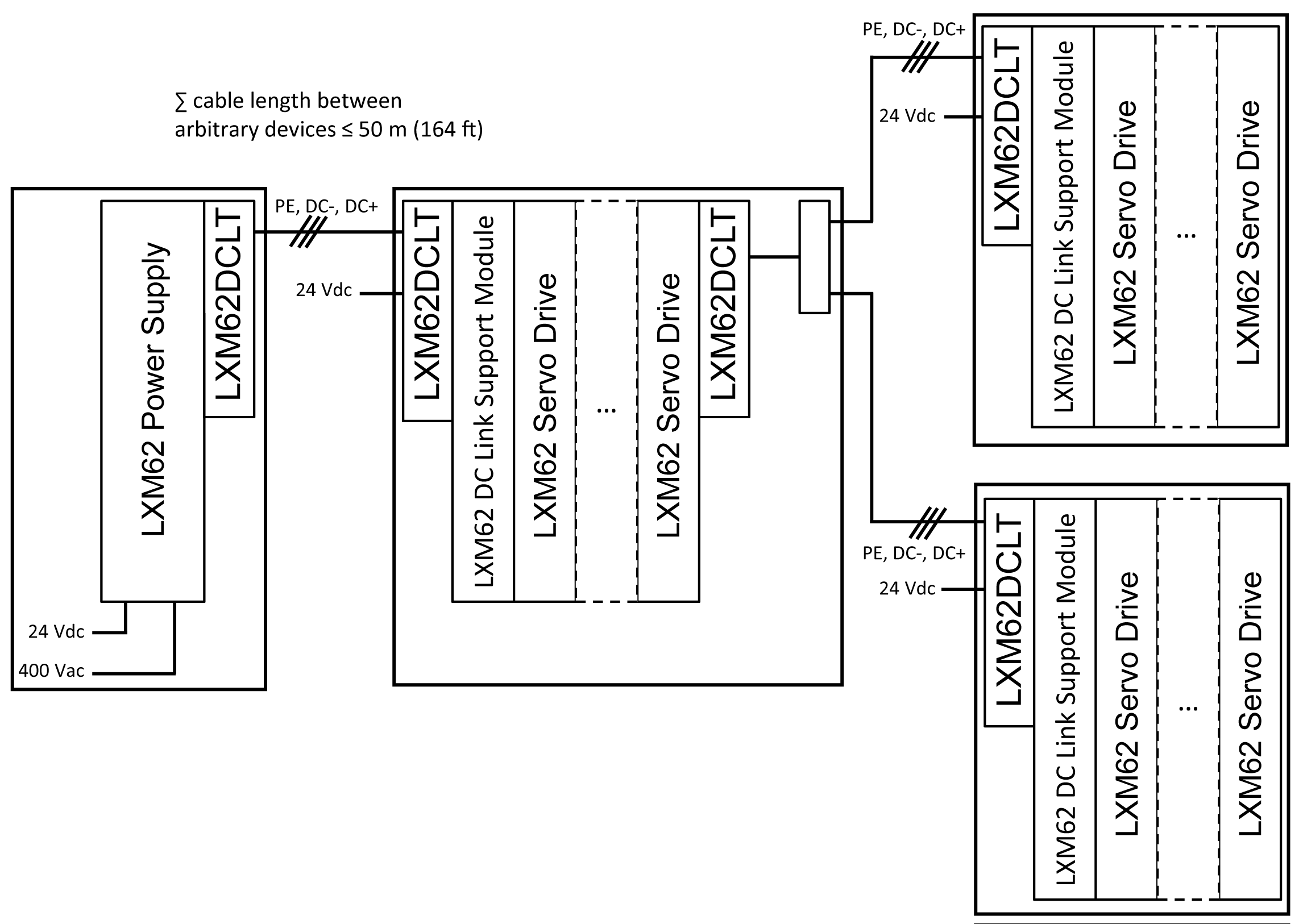

Topologie 7: Kopplung von zwei oder mehr Schaltschränken in einer kombinierten Linien- und Sterntopologie
LXM62DCLT: Lexium 62 DC Link Terminal
HINWEIS:
-
Die Lexium 62 Power Supply Modules müssen im selben Schaltschrank untergebracht werden.
-
In dieser Topologie sind bis zu 6 Lexium 62-Geräte-Islands zulässig.
-
Für die Realisierung der Sternverbindungen sind externe Klemmen erforderlich (z. B. für eine Hutschiene).
Elektrische Einschränkungen bei einer Verdrahtung mit der Lexium 62 DC Link Terminal
|
Kriterium
|
Beschreibung
|
|
Absolute Kabellängenbegrenzung
|
-
Für eine einzelne Verbindung zwischen einem Lexium 62-Geräte-Island und dem nächstliegenden Lexium 62-Geräte-Island ist eine maximale Kabellänge von 15 m (49.2 ft) einzuhalten.
-
Die Gesamtlänge des Kabels zwischen einem Lexium 62-Gerät und einem anderen Lexium 62-Gerät anhand einer Verdrahtung über die Lexium 62 DC Link Terminal darf maximal 50 Meter (164 ft) betragen.
|
|
Lexium 62 DC Link Support Module
|
Für jede Reihe ohne Lexium 62 Power Supply muss ein Lexium 62 DC Link Support Module installiert werden, wenn:
-
die Gesamtlänge des Kabels zwischen der Reihe und der nächsten Reihe mit einer Lexium 62 Power Supply oder einem Lexium 62 DC Link Support Module 3 m (9.84 ft) überschreitet.
-
ein Lexium 62-Antrieb vom Typ LXM62DC13 in der Reihe vorhanden ist.
HINWEIS: In diesem Fall werden mehr als ein Lexium 62 DC Link Support Module benötigt.
HINWEIS: Unter der Kabelgesamtlänge versteht man die Summe der Einzelverbindungen mit dem Lexium 62 DC Link Terminal.
|
|
Spannungsversorgung
|
-
Die über die Lexium 62 DC Link Terminal verbundenen Lexium 62 Power Supply Module müssen in einem Schaltschrank untergebracht werden.
-
Die Netzversorgung der über das Lexium 62 DC Link Terminal verbundenen Lexium 62 Power Supply Modules muss mit demselben Netzschütz betrieben werden.
|
|
Single Drive LXM62DC13
|
-
Die Antriebe vom Typ Single Drive LXM62DC13 müssen in Verbindung mit einer Lexium 62 Power Supply oder einem Lexium 62 DC Link Support Module in derselben Reihe eingesetzt werden.
-
In einer Reihe ohne Lexium 62 Power Supply muss ein Lexium 62 DC Link Support Module pro Single Drive LXM62DC13 installiert werden.
|
|
Querschnitt der Kabel/Drähte
|
-
Die Strombelastbarkeit des Lexium 62 DC Link Terminal ist von der Verwendung geeigneter Kabel/Drähte sowie von der Art der Installation der Kabel/Drähte abhängig.
-
Bei Verwendung von Kabeln/Drähten mit kleineren Querschnitten und bei einem System, das einen Dauerstrom unterstützen kann, der den für die Querschnitte der Kabel/Drähte zulässigen Nennwert überschreitet, müssen externe Sicherungen zur Strombegrenzung in die Verbindung über das Lexium 62 DC Link Terminal integriert werden.
|
|
GEFAHR
|
|
BRANDGEFAHR
-
Zwischen jeder Reihe ohne Lexium 62 DC Link Support Module oder Lexium 62 Power Supply-Modul und der nächsten Reihe mit einem Lexium 62 Power Supply oder Lexium 62 DC Link Support Module-Modul darf eine globale Kabellänge von maximal 3 m (9.84 ft) nicht überschritten werden.
-
Installieren Sie in Reihen ohne Lexium 62 DC Link Support Module-Modul ein LXM62DC13-Modul für jeden Antrieb vom Typ Lexium 62 Power Supply.
-
Bringen Sie alle Lexium 62 Power Supply Modules mit verbundenem Zwischenkreis im gleichen Schaltschrank mit gemeinsamem Netzschütz unter.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
|
|
GEFAHR
|
|
BRAND, ELEKTRISCHER SCHLAG ODER LICHTBOGEN
-
Auf einem Zwischenkreis dürfen maximal drei Lexium 62 Power Supply Modules installiert werden.
-
An jedem Punkt der DC- und der 24-V-/0-V-Verbindung ist ein Dauerstrom von maximal 120 A zulässig.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
|
|
GEFAHR
|
|
GEFAHR EINES ELEKTRISCHEN SCHLAGS AUFGRUND UNSACHGEMÄSSER VERDRAHTUNG ZWISCHEN SCHALTSCHRÄNKEN
-
Verwenden Sie ausschließlich geeignete und zertifizierte Kabel in Übereinstimmung mit den geltenden Normen.
-
Verwenden Sie ausschließlich Kabel mit geeignetem Querschnitt.
-
Verwenden Sie keine einzelnen Drähte außerhalb des Schaltschranks. Verwenden Sie nur Kabel.
-
Achten Sie auf den vom Hersteller angegebenen zulässigen Biegeradius der Kabel/Drähte.
-
Untersuchen Sie die Kabel/Drähte nach der Installation auf Defekte und/oder Beschädigungen jeder Art.
-
Verwenden Sie außerhalb des Schaltschranks Kabelführungen und andere geeignete Vorrichtungen zum Schutz der Kabel/Drähte vor Beschädigung und mechanischer Beanspruchung.
-
Entfernen Sie die Isolation genau in Übereinstimmung mit der Abisolierlänge der Kabelleiter.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.
|
|
WARNUNG
|
|
HOHE ELEKTROMAGNETISCHE STRAHLUNG
-
Für Einzelverbindungen über eine Lexium 62 DC Link Terminal darf eine Kabellänge von 15 m (49,2 ft) nicht überschritten werden.
-
Zwischen einem Lexium 62-Gerät und einem beliebigen anderen Lexium 62-Gerät, die über ein Lexium 62 DC Link Terminal miteinander verbunden sind, ist eine globale Kabellänge von maximal 50 Metern (164 ft) einzuhalten.
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
|
