Standard-Transistorausgänge

Überblick

Der Modicon M241 Logic Controller verfügt über integrierte Digitalausgänge:

Referenz	Gesamtanzahl Digitalausgänge	Schnelle Transistorausgänge⁽¹⁾	Relaisausgänge	Standard-Transistorausgänge
TM241C••24R	10	4	6	0
TM241C••24T TM241C••24U	10	4	0	6
TM241C•40R	16	4	12	0
TM241C•40T TM241C•40U	16	4	0	12
(1) Schnelle Transistorausgänge, die als 100-kHz-PTO-Eingänge verwendet werden können.

Weitere Informationen finden Sie unter Verwaltung der Ausgänge.

GEFAHR
	BRANDGEFAHR Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken. Für die Verdrahtung von Relaisausgängen mit 2 A sind Leiter mit einer Drahtstärke von mindestens 0,5 mm² (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. Für die gemeinsamen Leiter bei der Relaisausgangsverdrahtung (7 A) bzw. für die Verdrahtung von Relaisausgängen mit über 2 A sind Leiter mit einer Drahtstärke von mindestens 1,0 mm² (AWG 16) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

BRANDGEFAHR

Verwenden Sie für die maximale Stromleistung der E/A-Kanäle und Spannungsversorgungen ausschließlich angemessene Drahtstärken.
Für die Verdrahtung von Relaisausgängen mit 2 A sind Leiter mit einer Drahtstärke von mindestens 0,5 mm² (AWG 20) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.
Für die gemeinsamen Leiter bei der Relaisausgangsverdrahtung (7 A) bzw. für die Verdrahtung von Relaisausgängen mit über 2 A sind Leiter mit einer Drahtstärke von mindestens 1,0 mm² (AWG 16) mit einem Temperaturnennwert von mindestens 80 °C (176 °F) zu verwenden.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Überschreiten Sie keinen der in den umgebungsspezifischen und elektrischen Kenndatentabellen angegebenen Nennwerte. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

Status-LEDs für Standard-Transistorausgänge

Die nachstehende Abbildung zeigt die Status-LEDs für die Steuerung TM241C••24• (vergleichbar mit den Steuerungen TM241C•40•, die über 40 LEDs verfügen):

LED	Farbe	Status	Beschreibung
0 bis 9	Grün	Ein	Der Ausgangskanal ist aktiviert.
0 bis 9	Grün	Aus	Der Ausgangskanal ist deaktiviert.

Merkmale der Standard-Transistorausgänge

In der folgenden Tabelle werden die Kenndaten der Standard-Transistorausgänge des M241 Logic Controller beschrieben:

Merkmal		TM241C••24T	TM241C••24U	TM241C•40T	TM241C•40U
Anzahl Standard-Transistorausgänge		6 Ausgänge (Q4 bis Q9)		12 Ausgänge (Q4 bis Q15)
Anzahl Kanalgruppen		1 gemeinsame Leitung für Q4 bis Q7 gemeinsame Leitung für Q8 und Q9		1 gemeinsame Leitung für Q4 bis Q7 gemeinsame Leitung für Q8 bis Q11 gemeinsame Leitung für Q12 bis Q15
Ausgangstyp		Transistor-
Logiktyp		Source (Strom liefernd)	Sink (Strom ziehend)	Source (Strom liefernd)	Sink (Strom ziehend)
Ausgangsnennspannung		24 VDC
Ausgangsspannungsbereich		19,2 bis 28,8 VDC
Ausgangsnennstrom		0,5 A
Gesamtausgangsstrom pro Gruppe		0,5 A x Anzahl der Ausgänge der Gruppe
Spannungsabfall		Max. 1 VDC
Leckstrom im ausgeschalteten Zustand		< 5 µA
Maximalleistung Glühlampe		Max. 2,4 W
Leistungsminderung (Derating)		Keine Leistungsminderung
Einschaltzeit		Max. 34 µs
Abschaltzeit		Max. 250 µs
Schutz vor Überlast/Kurzschluss		Ja
Kurzschluss-Ausgangsspitzenstrom		1,3 A
Automatisches Wiedereinschalten nach Kurzschluss oder Überlast		Ja, alle 10 ms
Grenzspannung		Max. 39 VDC +/- 1 VDC
Max. Ausgangsfrequenz		1 kHz
Isolation	Zwischen Ausgang und interner Logik	500 VAC
Isolation	Zwischen den Ausgangsklemmenleisten	Nicht isoliert
Verbindungstyp		Abnehmbare Schraubklemmenleiste
Steckverbinderhaltbarkeit (Ein-/Aussteckvorgänge)		Mehr als 100 Vorgänge
Kabel	Typ	Ungeschirmt
Kabel	Länge	Max. 50 m (164 ft)

Abbau der Klemmenleiste

Siehe Abbau der Klemmenleiste.

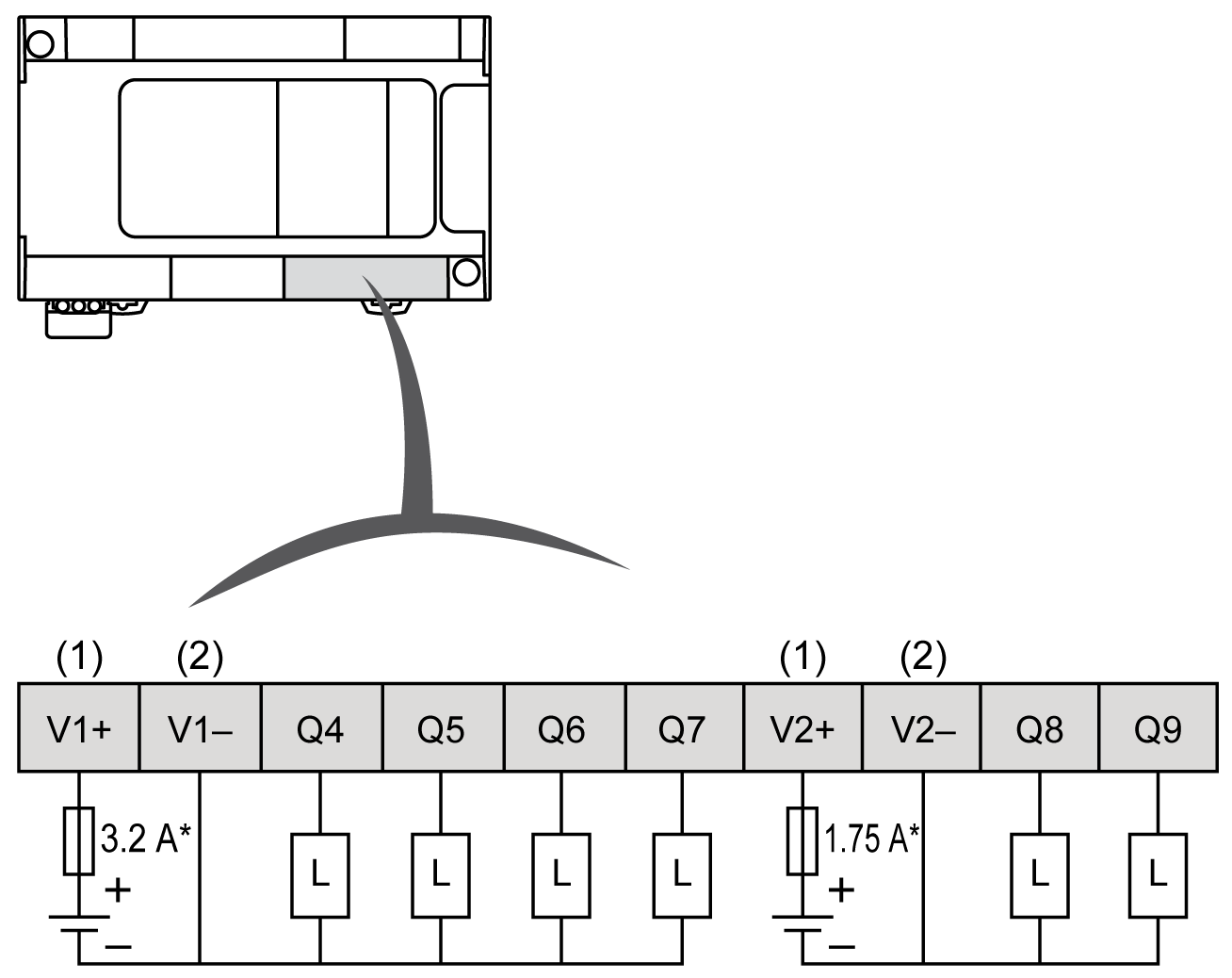

Source-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C••24T

Die nachstehende Abbildung zeigt die Source-Verdrahtung (Strom liefernd, positive Logik) der Ausgänge:

* Sicherung Typ T

(1) Die Klemmen V1+ und V2+ werden nicht intern angeschlossen.

(2) Die Klemmen V1– und V2– werden nicht intern angeschlossen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

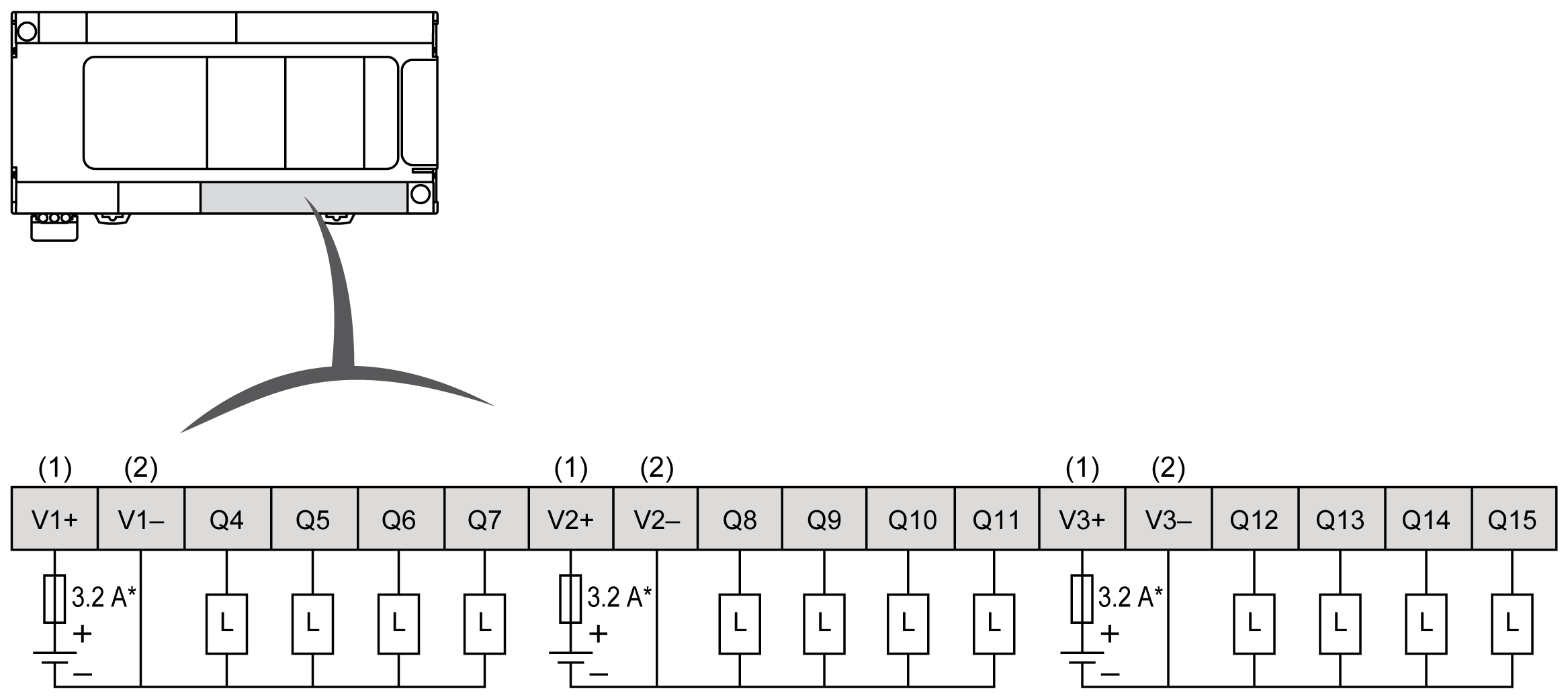

Source-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C•40T

Die nachstehende Abbildung zeigt die Source-Verdrahtung (Strom liefernd, positive Logik) der Ausgänge:

* Sicherung Typ T

(1) Die Klemmen V1+, V2+ und V3+ werden nicht intern angeschlossen.

(2) Die Klemmen V1–, V2– und V3– werden nicht intern angeschlossen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

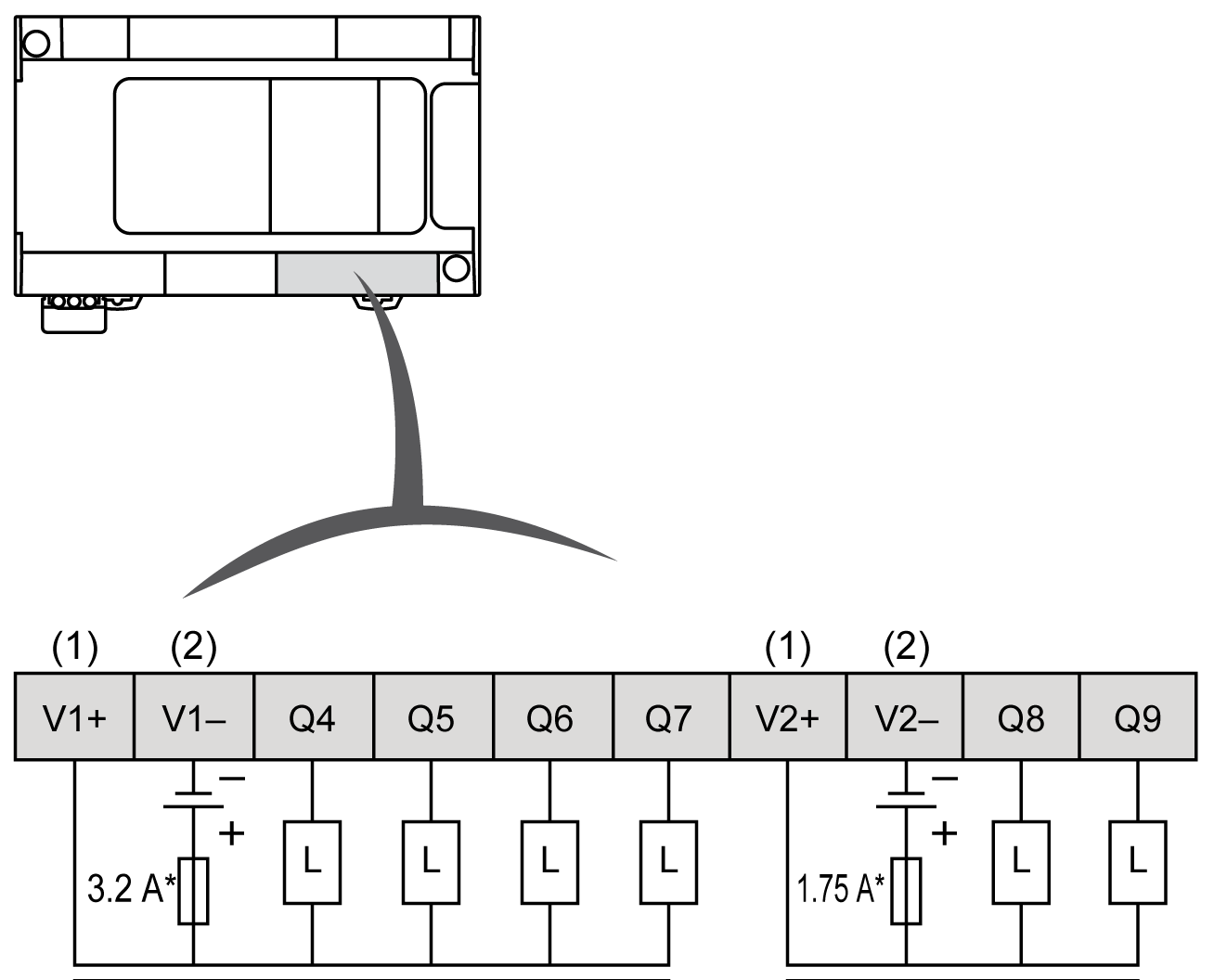

Sink-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C••24U

Die nachstehende Abbildung zeigt die Sink-Verdrahtung (Strom ziehend, negative Logik) der Ausgänge:

* Sicherung Typ T

(1) Die Klemmen V1+ und V2+ werden nicht intern angeschlossen.

(2) Die Klemmen V1– und V2– werden nicht intern angeschlossen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

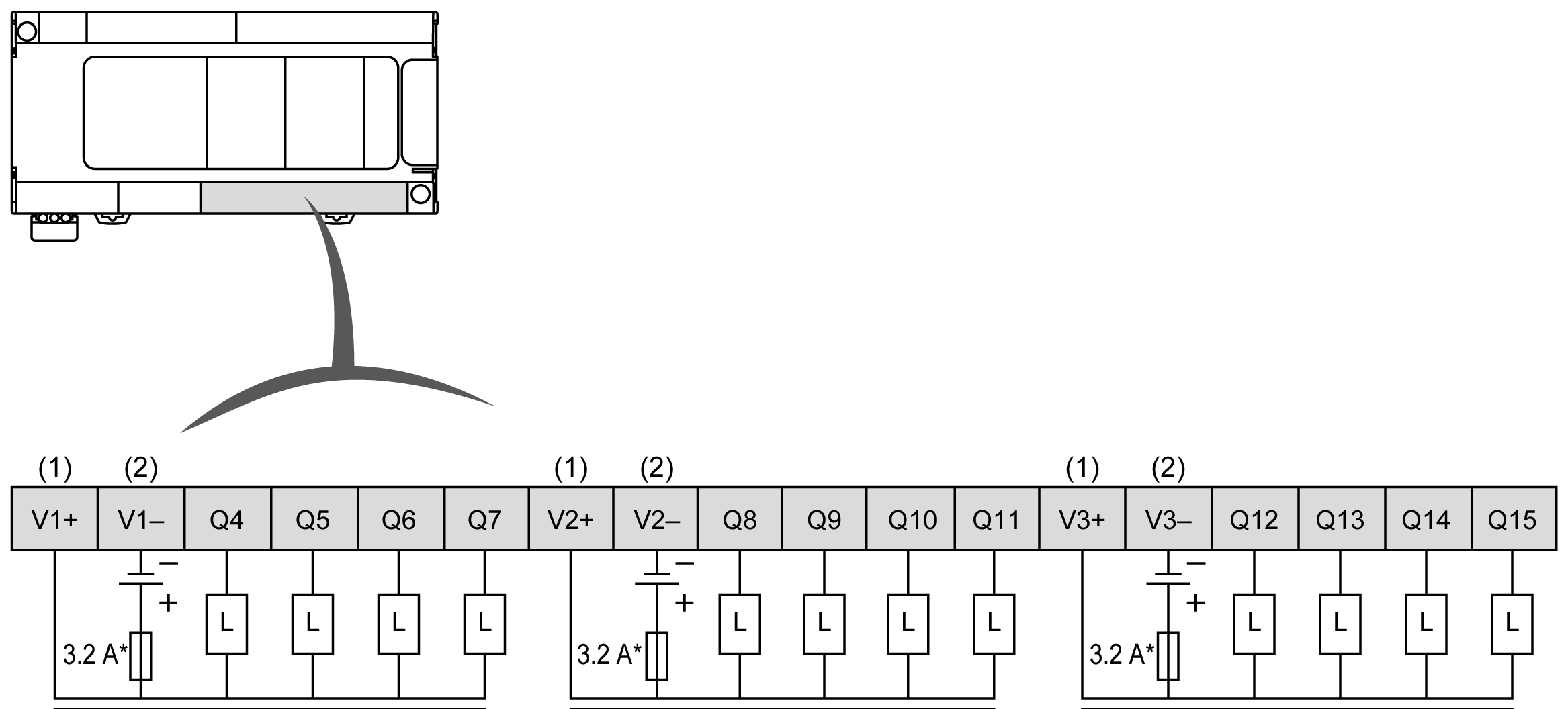

Sink-Verdrahtungsplan für die Standard-Transistorausgänge von TM241C•40U

Die nachstehende Abbildung zeigt die Sink-Verdrahtung (Strom ziehend, negative Logik) der Ausgänge:

* Sicherung Typ T

(1) Die Klemmen V1+, V2+ und V3+ werden nicht intern angeschlossen.

(2) Die Klemmen V1–, V2– und V3– werden nicht intern angeschlossen.

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist. Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

WARNUNG

UNBEABSICHTIGTER GERÄTEBETRIEB

Stellen Sie sicher, dass die physische Verdrahtung gemäß den Verbindungen im Verdrahtungsplan erfolgt und insbesondere, dass V•+ und V•- verbunden sind und dass nur 24VDC mit dem/den V•+ Terminal(s) und nur 0VDC mit dem/den V•- Terminal(s) verbunden ist.

Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.
