Anpassen der Benutzeroberfläche

Sie können die Benutzeroberfläche wie folgt anpassen:

Dialog 'Optionen'

Das Menü 'Projekt' enthält den Befehl 'Optionen...' mit dem Sie den Dialog 'Optionen' öffnen. In diesem Dialog können Sie die Benutzeroberfläche anpassen. Der Dialog ist in mehrere Register unterteilt:

Dialogregister

Bedeutung

'Symbolleisten'

Um eine bestimmte Symbolleiste zu verbergen, deaktivieren Sie das zugehörige Kontrollkästchen.

Wenn das Kästchen 'Große Buttons' markiert ist, sind in den Symbolleisten große Symbole mit Text sichtbar.

'Allgemein'

Allgemeine Einstellungen für die Benutzeroberfläche.

  • 'Sprache': Diese Einstellung hat keine Funktion. Stattdessen hängt die Landessprache der Benutzeroberfläche von der Einstellung in Machine Expert ab ('Tools > Optionen | Internationale Einstellungen').

  • 'Zugriffs-Timeout': Wenn innerhalb dieser Zeitspanne keine Benutzeraktivität stattgefunden hat, werden Sie automatisch sowohl vom Projekt als auch von der Sicherheitssteuerung abgemeldet. Sie können einen Zugriffs-Timeout zwischen 10 und 60 Minuten eingeben.

    Lesen Sie hierzu das Thema "Kennwortschutz für Projekte und Sicherheitssteuerung".

  • 'Register (Reiter sichtbar)': Aktiviert die Registeransicht für Arbeitsblätter und erlaubt so die Aktivierung der Arbeitsblätter über deren Register.

  • 'Standardkonfig. der Symbolleisten beim Programmstart wiederherst.': Wenn dieses Kontrollkästchen aktiviert ist, speichert das Programm beim Beenden die aktuellen Positionen und die Größen aller Symbolleisten und Fenster.

  • 'Letztes Projekt beim Programmstart öffnen': Durch Aktivieren dieses Kontrollkästchens wird beim Start von Machine Expert – Safety automatisch das zuletzt bearbeitete Projekt geladen.

'Verzeichnisse'

Standardpfade für das Projektverzeichnis und das Verzeichnis der Geräteparametrierungsdateien.

Öffnen Sie durch Anklicken der zugehörigen Tastenfläche '...' den Suchdialog 'Ordner auswählen'.

'Grafischer Editor'

Grundeinstellungen für grafische Arbeitsblätter.

  • 'Arbeitsblatthöhe/-breite': Gibt die Standardgröße für alle neu erstellten grafischen Arbeitsblätter an.

    Eine Größenänderung wird nur angewendet, wenn alle vorhandenen Code-Arbeitsblätter hinterher immer noch groß genug für den bestehenden FBS/KOP-Code sind. Wenn die Größe möglich ist, wird sie auch als Standardgröße für zukünftige Arbeitsblätter verwendet. Andernfalls, d.h. falls mindestens ein Arbeitsblatt zu klein wäre, werden die eingegebenen Werte abgelehnt und die Arbeitsblattgröße bleibt im aktuellen Projekt und in zukünftigen Arbeitsblättern unverändert.

  • 'KOP-Netzwerkbreite': Gibt die Breite für KOP-Netzwerke an, die zukünftig im Code-Editor eingefügt werden.

  • 'Kontaktbreite': Gibt die Standardbreite für Kontakte an, die zukünftig im Code-Editor eingefügt werden. Sie können diese Standardeinstellung für das aktuelle Arbeitsblatt im Dialog 'Kontaktbreite' überschreiben.

'Texteditor'

Grundeinstellungen für Textarbeitsblätter.

  • 'Tabstoppgröße': Gibt die Tabulatorgröße an.

  • 'Tabstopps anzeigen': Wenn dieses Feld aktiviert ist, werden Tabulatoren im Arbeitsblatt durch das Symbol '>>' dargestellt.

  • 'Leerzeichen einfügen': Wenn diese Option markiert ist, werden durch Drücken der <Tab>-Taste Leerzeichen anstelle von Tabulatoren eingefügt.

  • 'Tabstopps beibehalten': Wenn diese Option markiert ist, werden durch Drücken der <Tab>-Taste Tabulatoren anstelle von Leerzeichen eingefügt.

  • 'Schrift': Die Tastenfläche öffnet einen Dialog, in dem Sie die Standardschriftart, die Schriftgröße (Grad) und andere Schrifteigenschaften definieren können.

  • 'Zeilennummern anzeigen': Wenn dieses Kästchen aktiviert ist, werden in textuellen Arbeitsblättern Zeilennummern angezeigt.

Anpassen von Fenstern und Controls

Die Benutzeroberfläche kann durch Ab-/Andocken, Verschieben und Ein-/Ausblenden von Fenstern angepasst werden.

  • Durch Doppelklicken in den Titelbalken eines Fensters können Sie es von der Benutzeroberfläche abdocken.

  • Verschieben Sie ein abgedocktes Fenster mit der Maus an seinem Titelbalken.

  • Ändern Sie die Größe eines abgedockten Fensters, indem Sie den Fensterrand oder eine Ecke des Fensters mit der Maus ziehen.

  • Ein abgedocktes Fenster wird automatisch wieder angedockt, wenn Sie es an einer geeigneten Stelle ablegen.

  • Um ein Fenster ohne andocken zu verschieben, halten Sie die <Strg>-Taste gedrückt während Sie das Fenster verschieben.

  • Automatische Ausblendefunktion: Jedes Fenster unterstützt die automatische Ausblendefunktion, mit der es je nach Cursorposition automatisch ein- bzw. ausgeblendet wird. Diese Funktion ist vor allem bei einem kleinen Monitor nützlich.

    Die automatische Ausblendefunktion wird über das Pin-Symbol in der Titelleiste des Fensters eingeschaltet/ausgeschaltet:

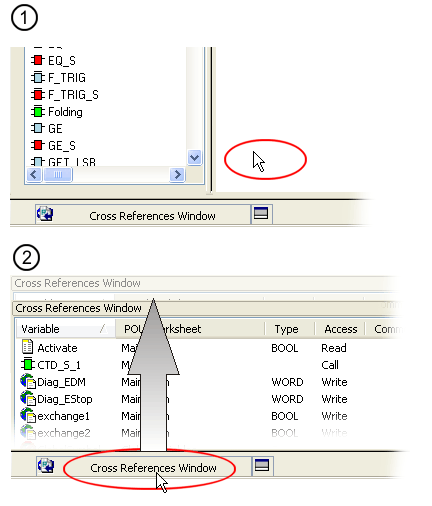

     : Automatik ist ausgeschaltet. Das Fenster bleibt geöffnet, wenn Sie den Cursor aus dem Fenster bewegen. (Siehe (1) im folgenden Bild.)

     : Automatik ist eingeschaltet. Das Fenster wird minimiert, wenn Sie den Cursor aus dem Fenster bewegen. Um das Fenster wieder sichtbar zu machen, setzen Sie den Cursor auf das minimierte Fenster. (Siehe (2) im folgenden Bild.)

  • Fenster schließen: Klicken Sie im Titelbalken auf das Symbol oder wählen Sie den entsprechenden Menüpunkt im Menü 'Ansicht'.
