Farbcodierung des TM5-Systems
Überblick

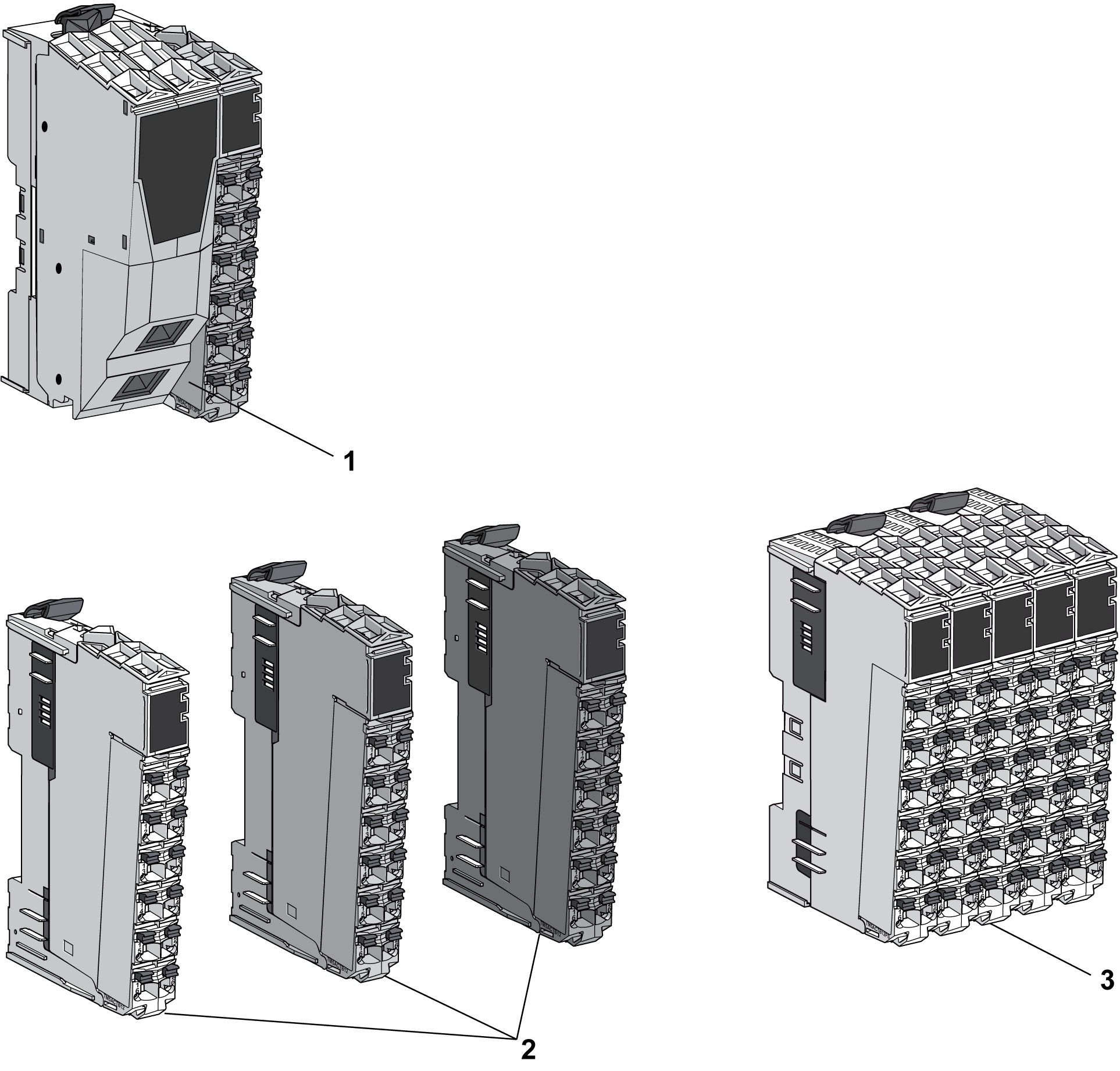

Die folgende Abbildung zeigt die Farben der TM5-Komponenten:
1 Sercos III Bus Interface TM5NS31
2 TM5-System-E/A-Module
3 Kompakte TM5-System-E/A-Module
Sercos III Bus Interface Farbzuweisung
Für die vier Komponenten einer Sercos III-Busschnittstelle werden zwei Farben verwendet:
-
Weiß für:
-
Sercos III Bus Interface-Busbasis und
-
Sercos III Bus Interface-Modul.
-
-
Grau für:
-
Schnittstellen-Stromverteilermodul (IPDM, Interface Power Distribution Module) und
-
Zugehörige Klemmenleiste.
-
Farbzuweisung für Slices
Bei allen Modulen außer kompakten E/A-Modulen besteht ein montiertes TM5-Modul (als "Slice" bezeichnet) aus einer Busbasis, einem Elektronikmodul und einer Klemmenleiste. Jede Slice im TM5-System ist zur leichteren Identifikation farblich codiert.
Für die Module werden verschiedene Farben verwendet:
-
Weiß
-
Grau
-
Schwarz
-
Rot
Die Farbe einer Slice ergibt sich aus der Kombination der folgenden Merkmale:
-
Ein- oder Ausgangsspannung
-
Funktionalität.
Die folgende Tabelle enthält die Farben der verschiedenen Slice-Typen.
|
Spannung |
Funktionalität |
Weiß |
Grau |
Schwarz |
|---|---|---|---|---|
|
24 VDC |
E/A |
X |
– |
– |
|
Stromverteilung |
– |
X |
– |
|
|
TM5-Bus-Übertragung |
X |
– |
– |
|
|
TM5-Bus-Empfang |
– |
X |
– |
|
|
100 – 240 VAC |
E/A |
– |
– |
X |
|
24 VDC / 230 VAC |
Relais |
– |
– |
X |
