Beschreibung der Slice

Überblick

Eine Slice ist ein Erweiterungsmodul, das innerhalb des TM5 Systems eine der folgenden Funktionen übernimmt:

Erweiterungs-E/A
Stromverteilung
Gemeinsame Verteilung
Erweiterungsbus

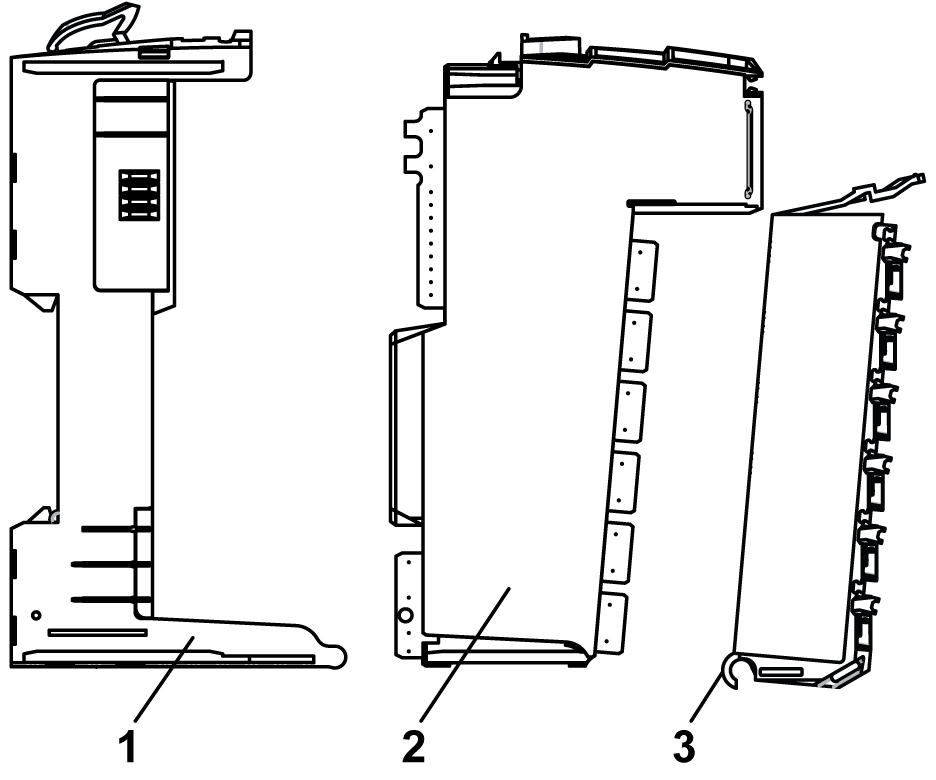

Die folgende Abbildung zeigt die drei Komponenten einer Slice:

1 Busbasis (Grundträger)

2 Elektronikmodul

3 Klemmenleiste

GEFAHR
	ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN Verknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen. Prüfen Sie vor der Installation stets die Kompatibilität der Scheibenkomponenten und Module anhand der Zuordnungstabelle in diesem Handbuch. Stellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronikmodulen installiert werden. Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

GEFAHR

ELEKTRISCHER SCHLAG ODER LICHTBOGEN AUFGRUND INKOMPATIBLER KOMPONENTEN

Verknüpfen Sie keine Komponenten einer Scheibe, die unterschiedliche Farben aufweisen.
Prüfen Sie vor der Installation stets die Kompatibilität der Scheibenkomponenten und Module anhand der Zuordnungstabelle in diesem Handbuch.
Stellen Sie sicher, dass jeweils die richtigen Klemmenleisten (Mindestvoraussetzung sind übereinstimmende Farben und identische Klemmenanzahl) in den verschiedenen Elektronikmodulen installiert werden.

Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

Die Busbasis (bus base) und die Klemmenleiste für das Elektronikmodul müssen separat bestellt werden. Die Referenzen können Sie den entsprechenden Abschnitten unten entnehmen.

Nach der Montage bilden die drei Komponenten eine komplette Einheit mit umfassender Festigkeit gegenüber Vibrationen und elektrostatischen Entladungen.

HINWEIS
	ELEKTROSTATISCHE ENTLADUNG Berühren Sie niemals die Kontakte des Elektronikmoduls. Der Steckverbinder ist während des normalen Betriebs stets in seiner Position zu belassen. Eine Nichtbeachtung dieser Anweisungen kann zu Schäden an der Ausrüstung führen.

Die Kompatibilitätstabelle verweist auf die Kombinationsmöglichkeiten der Komponenten einer Slice.

HINWEIS:: Die folgenden Beschreibungen der Komponenten einer Slice sind farbabhängig.

Beschreibung der Busbasis

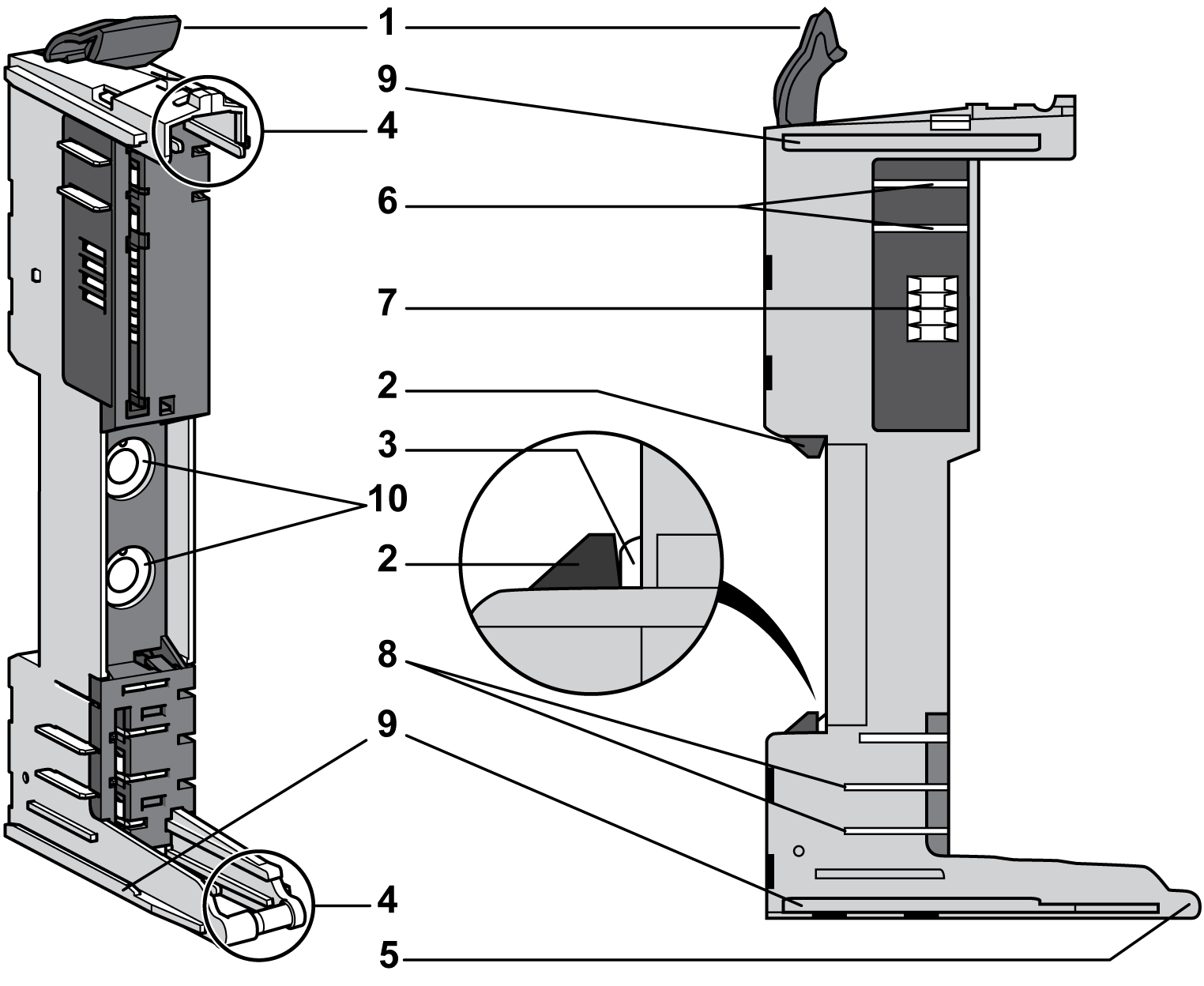

Die folgende Abbildung zeigt die verschiedenen Teile der Busbasis:

1 Sicherungshebel

2 Sicherungsmechanismus der DIN-Schiene

3 Kontakt der DIN-Schiene

4 Führungen für das Elektronikmodul

5 Drehachse für die Klemmenleiste

6 Kontakte für die TM5-Busspannung

7 Kontakte für die TM5-Busdaten

8 Kontakte für das 24-VDC-E/A-Leistungssegment

9 Führungsschienen

10 Drehschalter zur Adresseneinstellung (optional, je nach Referenz)

In dieser Tabelle sind die verschiedenen Typen von Busbasen aufgeführt:

Referenz	Beschreibung der Busbasis	Farbe
TM5ACBM11	Busbasis 24 VDC Durchführung des 24-VDC-E/A-Leistungssegments	Weiß
TM5ACBM15	Busbasis 24 VDC 24-VDC-E/A-Leistungssegment-Durchleitung mit Adresseinstellung	Weiß
TM5ACBM01R	24-VDC-Busbasis für PDM und Empfängermodule Potenzialgetrenntes 24-VDC-E/A-Leistungssegment	Grau
TM5ACBM05R	24-VDC-Busbasis für PDM und Empfängermodule Potenzialgetrenntes 24-VDC-E/A-Leistungssegment mit Adresseinstellung	Grau
TM5ACBM12	Busbasis für AC-Module Durchführung des 24-VDC-E/A-Leistungssegments	Schwarz

Beschreibung des Elektronikmoduls

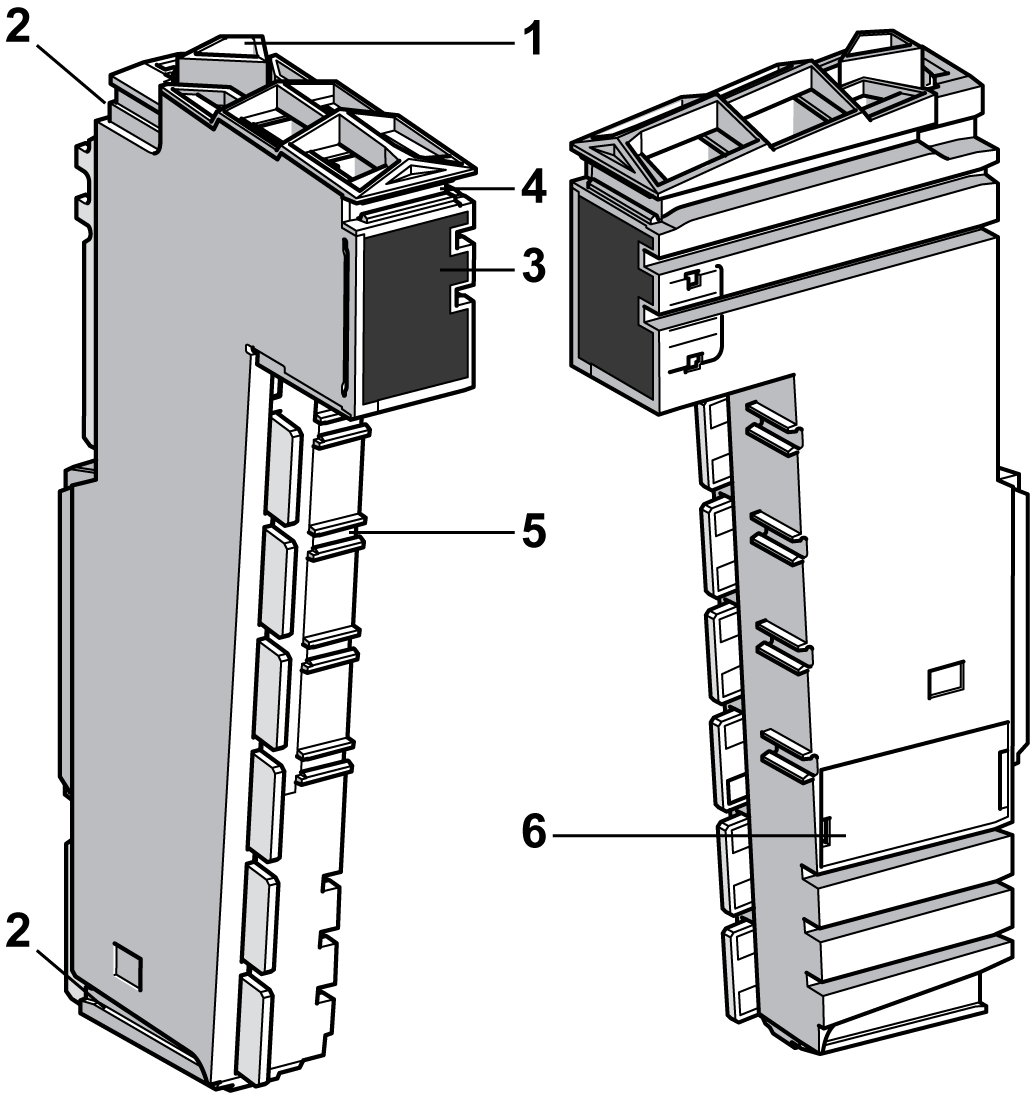

Die folgende Abbildung zeigt die verschiedenen Teile des Elektronikmoduls:

1 Sicherungshebel

2 Montageführungen

3 Anzeige (LEDs)

4 Steckplatz für Beschriftung

5 Steckplatz zur Codierung des Elektronikmoduls und der zugehörigen Klemmenleiste

6 Interne Sicherung, austauschbar (je nach Referenz)

Die folgende Tabelle zeigt die verschiedenen Typen von Elektronikmodulen:

Referenz	Beschreibung des Elektronikmoduls	Farbe	Siehe
TM5SD••	Digitale Module	Weiß oder schwarz	Modicon TM5 Digitale E/A-Module – Hardwarehandbuch
TM5SA••	Analoge Module	Weiß	Modicon TM5 Analoge E/A-Module – Hardwarehandbuch
TM5SPS1•	Stromverteilermodule (PDM)	Grau	TM5-Stromverteilermodule
TM5SPS2•	Stromverteilermodule (PDM)	Grau	TM5-Stromverteilermodule
TM5SPS3	Schnittstellen-Stromverteilermodul (IPDM)	Grau	TM5-Schnittstellen-Stromverteilermodul IPDM
TM5SE••	Expertenmodule	Weiß	Modicon TM5 Experten-Module (Hochgeschwindigkeitszähler) – Hardwarehandbuch
TM5SBET••	Sendermodule	Weiß	Modicon TM5 Sender- und Empfängermodule – Hardwarehandbuch
TM5SBER••	Empfängermodul	Grau	Modicon TM5 Sender- und Empfängermodule – Hardwarehandbuch
TM5SPD••	Gemeinsame Verteilermodule (CDM)	Weiß	Gemeinsame TM5-Verteilermodule
TM5SD000	Dummy-Modul	Weiß	TM5-Zubehörmodule

Beschreibung der Klemmenleiste

Die weist folgende Hauptmerkmale auf:

Werkzeuglose Verdrahtung mit Federspanndrucktechnologie
Kabelfreigabe über Drucktaste
Möglichkeit der Beschriftung aller Klemmen
Textbeschriftung ebenfalls möglich
Testzugang für Standardsonden
Möglichkeit der individuellen Codierung

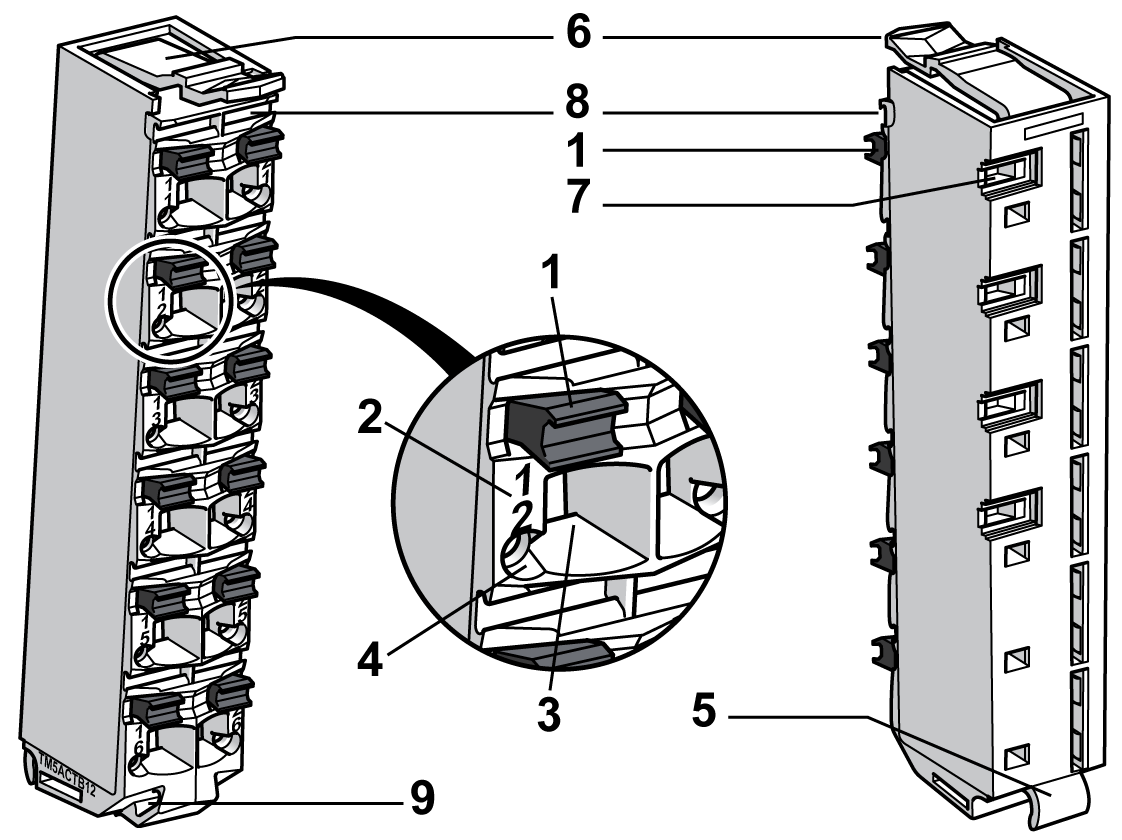

Die folgende Abbildung zeigt die verschiedenen Teile der Klemmenleiste:

1 Drucktaste für die Kabelfreigabe

2 Anschlussbelegung

3 Federklemmenanschluss

4 Testzugangspunkt

5 Scharnier für die Achse an der Busbasis

6 Verriegelung für das Elektronikmodul

7 Hintere Aufnahme für die Codierung

8 Vordere Aufnahme für die Beschriftung

9 Aufnahme für die Kabelklemme

In dieser Tabelle sind die verschiedenen Typen von Klemmenleisten aufgeführt:

Referenz	Beschreibung der Klemmenleiste	Farbe
TM5ACTB06	24 VDC, 6-polige Klemmenleiste	Weiß
TM5ACTB12	24 VDC, 12-polige Klemmenleiste	Weiß
TM5ACTB12PS	24 VDC, 12-polige Klemmenleiste für PDM, IPDM und elektronisches Empfängermodul	Grau
TM5ACTB16	24 VDC, 16-polige Klemmenleiste	Weiß
TM5ACTB32	240 VAC, 12-polige Klemmenleiste	Schwarz
