Beschreibung der TM7-Stromverteilung

Überblick über die Stromverteilung

In einer erzeugt das TM5SBET7-Sendermodul Leistung für den TM7-Leistungsbus. Der erste E/A-Baustein der dezentralen Konfiguration nach einem TM5SBET7 verteilt den Strom für das erste 24-VDC-E/A-Leistungssegment.

Es sind weitere Komponenten vorhanden, die zusätzliche Leistung für den TM7-Leistungsbus erzeugen oder die Leistung verteilen, um separate 24-VDC-E/A-Leistungssegmente zu erstellen. Beispielsweise können Stromverteilerbausteine (PDB) hinzugefügt werden, um zusätzliche Leistung für den TM7-Leistungsbus bereitzustellen, falls Ihre E/A-Konfiguration dies erfordert. Oder Sie könnten eine Spannungsversorgung an einen E/A-Baustein anschließen, um das 24-VDC-E/A-Leistungssegment in verschiedene separate 24-VDC-E/A-Leistungssegmente zu unterteilen.

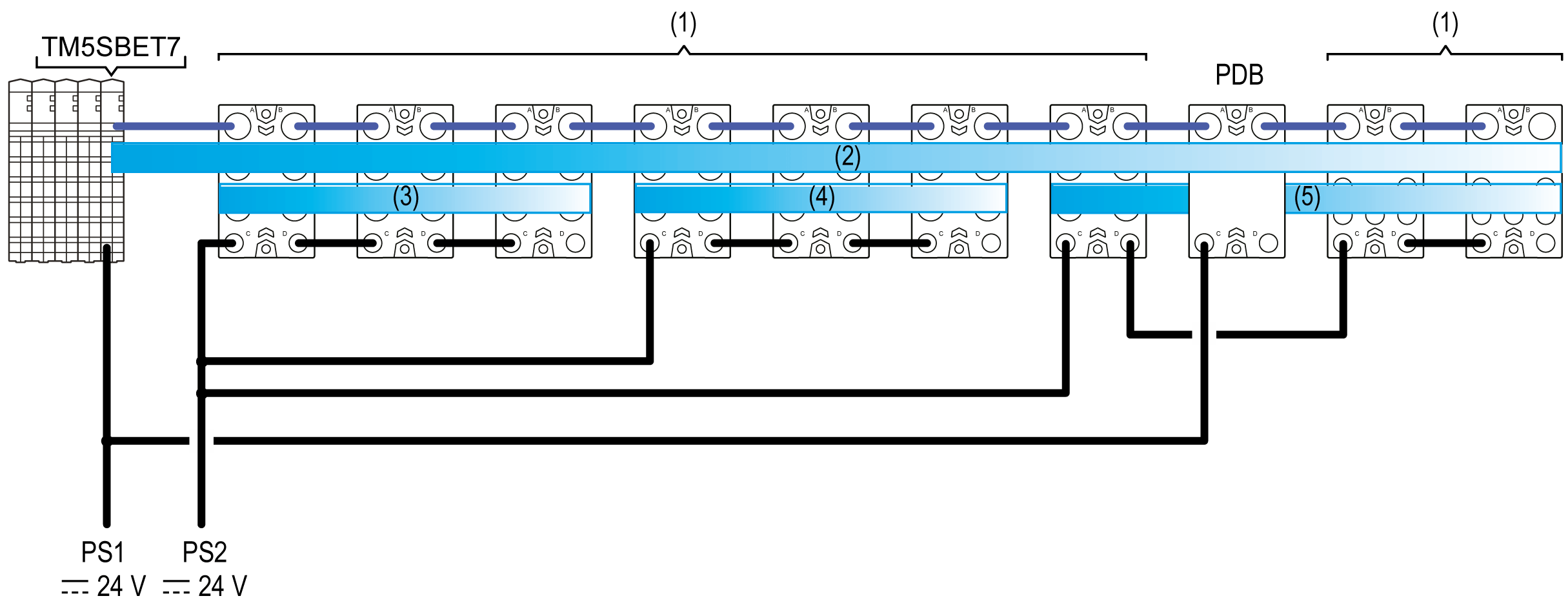

Die nachstehende Abbildung bietet einen Überblick über die Stromverteilung in einer dezentralen Konfiguration: Einzelheiten zur Verdrahtung der Steckverbinder finden Sie unter Verdrahtung der Spannungsversorgung:

(1) TM7-E/A-Bausteine

(2) TM7-Leistungsbus

(3...5) 24-VDC-E/A-Leistungssegmente

TM5SBET7 Sendermodul

PDB Stromverteilerbaustein (PDB)

PS1 Externe isolierte 24-VDC-Hauptspannungsversorgung

PS2 Externe isolierte 24-VDC-E/A-Spannungsversorgung

Beschreibung des TM7-Leistungsbusses

Der TM7-Bus besteht aus zwei Teilen:

TM7-Datenbus
TM7 Leistungsbus

Der TM7-Leistungsbus verteilt die Leistung zur Versorgung der Elektronik auf den E/A-Bausteinen. Die Leistung am TM7-Bus kann bei Bedarf durch Hinzufügen eines PDB erhöht werden.

In einer dezentralen Konfiguration beginnen die TM7-Daten- und Leistungsbusse mit einem Sendermodul TM5SBET7.

HINWEIS:: Das Sendermodul TM5SBET7 muss das letzte Elektronikmodul in der lokalen oder dezentralen TM5-Konfiguration darstellen, die Sie zu erweitern beabsichtigen.

Beschreibung des 24-VDC-E/A-Leistungssegments

Die Stromverteilung an die Ein- und Ausgänge des TM7-Systems erfolgt über das 24-VDC-E/A-Leistungssegment.

Das 24-VDC-E/A-Leistungssegment beginnt mit der ersten TM7-Komponente der Konfiguration und endet an dem Punkt, an dem ein weiterer E/A-Baustein an eine Spannungsversorgung angeschlossen wurde bzw. am Ende der Konfiguration.

Ein Segment ist eine Gruppe von E/A-Bausteinen, die miteinander über die IN- und OUT-Steckverbinder für 24-VDC-Spannung verbunden sind.

Ein neues Segment kann aus folgenden Gründen erstellt werden:

Um Gruppen von E/A-Bausteinen zu trennen. Beispielsweise zur Trennung einer Gruppe von Eingängen von einer Gruppe von Ausgängen.
Weil die durch das vorhergehende 24-VDC-E/A-Leistungssegment bereitgestellte Leistung vollständig von den Geräten auf diesen Segment aufgenommen wird.

Sendermodul (TM5SBET7)

Das Sendermodul TM5SBET7 versorgt den TM7-Leistungsbus mit Strom und gibt zudem über den TM7-Datenbus Daten aus der Sercos III Bus Interface an die dezentralen Erweiterungsgeräte weiter.

Je nach Montageposition des TM5SBET7-Sendermoduls ist die Anzahl von TM7-E/A-Erweiterungsbausteinen, die ohne ein PDB angeschlossen werden können, auf Folgendes beschränkt:

TM5SBET7 Position	Max. Anzahl TM7-E/A-Bausteine
Horizontal	8
Vertikal	6

WARNUNG
	UNBEABSICHTIGTER GERÄTEBETRIEB Schließen Sie nicht mehr als 8 Bausteine an ein horizontal installiertes TM5SBET7 an. Schließen Sie nicht mehr als 6 Bausteine an ein vertikal installiertes TM5SBET7 an. Eine Nichtbeachtung dieser Anweisungen kann zu Tod, schweren Verletzungen oder Schäden an der Ausrüstung führen.

HINWEIS:: Um mehr als 6 bzw. 8 Bausteine (je nach Einbaulage des TM5SBET7) dezentraler TM7-E/A zu installieren, müssen Sie einen Stromverteilerbaustein hinzufügen.

Stromverteilerbaustein (PDB)

Die Stromverteilerbausteine (PDBs) dienen zur Erhöhung der Spannungen und Ströme, die vom TM7-Leistungsbus verteilt werden. Jede der folgenden Bedingungen kann ein Hinzufügen von PDBs zur Verstärkung des TM7-Leistungsbus erforderlich machen:

Es sind keine PDBs installiert, und die Anzahl E/A-Bausteine überschreitet die maximale Anzahl, die vom Sendermodul TM5SBET7 bei einer Installation in dieser Lage unterstützt werden kann. Weitere Informationen finden Sie unter Sendermodul.
Das installierte Sendermodul und die vorhandenen PDBs sind angemessen für die Leistungsaufnahme der E/A-Bausteine sowie für die Kabellängen, doch Sie wünschen redundante Leistung für den Fall, dass ein PDB ausfällt.
Die kumulative Leistungsaufnahme der Elektronik der E/A-Bausteine übersteigt den maximalen Ausgangsstrom, der vom Sendermodul TM5SBET7 sowie jeglichen bereits installierten PDBs verfügbar ist. Weitere Informationen finden Sie unter Tabellen zur Leistungsabgabe und -aufnahme für den TM7-Leistungsbus.
Es wurde die maximale Anzahl von E/A-Bausteinen installiert, die durch das vorhandene Sendermodul und die vorhandenen PDBs versorgt werden können, und die Kabellänge vom ersten E/A-Baustein bis zum letzten beträgt mehr als 100 m (328 ft).

HINWEIS:: Wenn die Entfernung vom ersten bis zum letzten E/A-Baustein auf einem voll bestückten TM7-Leistungsbus mehr als 100 m (328 ft) beträgt, kann sich durch den Spannungsabfall auf dem Kabel die Anzahl der TM7-E/A-Bausteine verringern, die mit Strom versorgt werden können. Fügen Sie in einer solchen Situation einen PDB hinzu, und vergewissern Sie sich, dass die Versorgungsspannung für jeden E/A-Baustein innerhalb der Grenzwerte liegt.

Versorgung des TM7-Leistungsbusses

Die nachfolgende Tabelle gibt den maximalen Strom an, mit dem der TM7-Leistungsbus gespeist wird:

Gerät	Stromzufuhr an den TM7-Leistungsbus bei horizontaler Montage		Stromzufuhr an den TM7-Leistungsbus bei vertikaler Montage
Gerät	0 bis 55 °C (32 bis 131 °F)	55 bis 60 °C	0 bis 50 °C (32 bis 122 °F)
TM5SBET7	304 mA	228 mA	228 mA
TM7SPS1A	750 mA

Stromzufuhr an das 24-VDC-E/A-Leistungssegment

Die folgende Tabelle enthält den maximalen Strom, der das 24-VDC-E/A-Leistungssegment verteilt wird:

Gerät	Maximaler Strom
TM5SBET7	–
TM7SPS1A	–
TM7-E/A-Baustein⁽¹⁾	8 A
(1) Wenn der IN-Steckverbinder für 24-VDC-E/A-Spannung an eine externe Spannungsversorgung angeschlossen wird
