Verdrahtung der Spannungsversorgung

Überblick

Zur Stromverteilung für die 24-VDC-E/A-Leistungssegmente und den TM7-Leistungsbus sowie in Übereinstimmung mit der Beschreibung der Stromverteilung werden folgende Module und Bausteine mit einer externen Spannungsversorgung verbunden:

Sendermodul (TM5SBET7)
Stromverteilerbaustein (PDB)
E/A-Bausteine

Die Versorgung dieser Module kann über eine oder mehrere Spannungsquellen erfolgen. Ihre Anforderungen werden durch folgende Faktoren bestimmt:

Spannungs- und Strombedarf
Isolationsanforderungen

HINWEIS:: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.

GEFAHR
	GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR Schließen Sie die Module nicht direkt an die Netzspannung an. Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140. Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse). Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR

Schließen Sie die Module nicht direkt an die Netzspannung an.
Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).

Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

Verdrahtung des Sendermoduls (TM5SBET7)

Das TM5SBET7 fungiert als Verbindung zur externen 24-VDC-Spannungsversorgung und bildet den Anfangspunkt der Stromverteilung für die dezentrale TM7-Konfiguration. Die Leistung wird von einer externen isolierten Spannungsversorgung abhängig von Strombedarf und Kapazitäten geliefert.

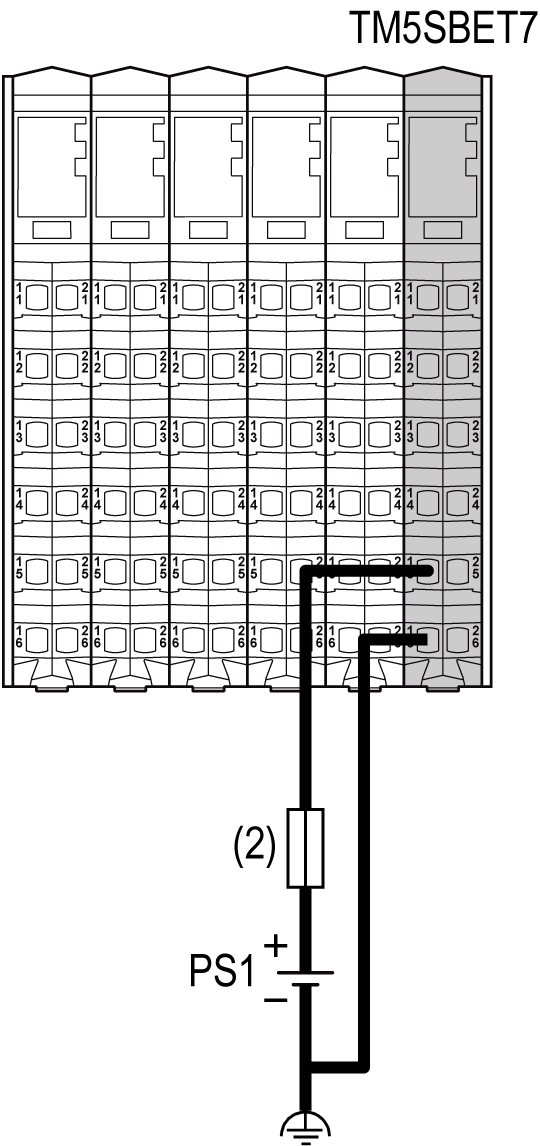

Die folgende Abbildung veranschaulicht die Verdrahtung des TM5SBET7 mit einer externen 24-VDC-Spannungsversorgung:

(2) Externe Sicherung Typ T, träge, 1 A, 250 V

PS1 Externe isolierte 24-VDC-Spannungsversorgung

HINWEIS:: Verbinden Sie die 0-VDC-Schaltkreise miteinander sowie mit der Funktionserde (FE) des Systems. Ohne Verknüpfung der 0-VDC-Schaltungen der externen Spannungsversorgungen funktionieren die Status-LEDs ggf. nicht ordnungsgemäß. Darüber hinaus kann dies auch schwerwiegendere Folgen haben, wie z. B. eine Explosion und/oder einen Brand.

GEFAHR
	EXPLOSIONS- ODER BRANDGEFAHR Verbinden Sie stets die 0-VDC-Klemmen der externen Spannungsversorgungen miteinander sowie mit der Funktionserde (FE) Ihres Systems. Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

Verdrahtung von PDB

Das Modul TM7SPS1A (PDB) erhöht die Leistung am TM7-Leistungsbus. Die Leistung wird von einer externen isolierten Spannungsversorgung abhängig von Strombedarf und Kapazitäten geliefert.

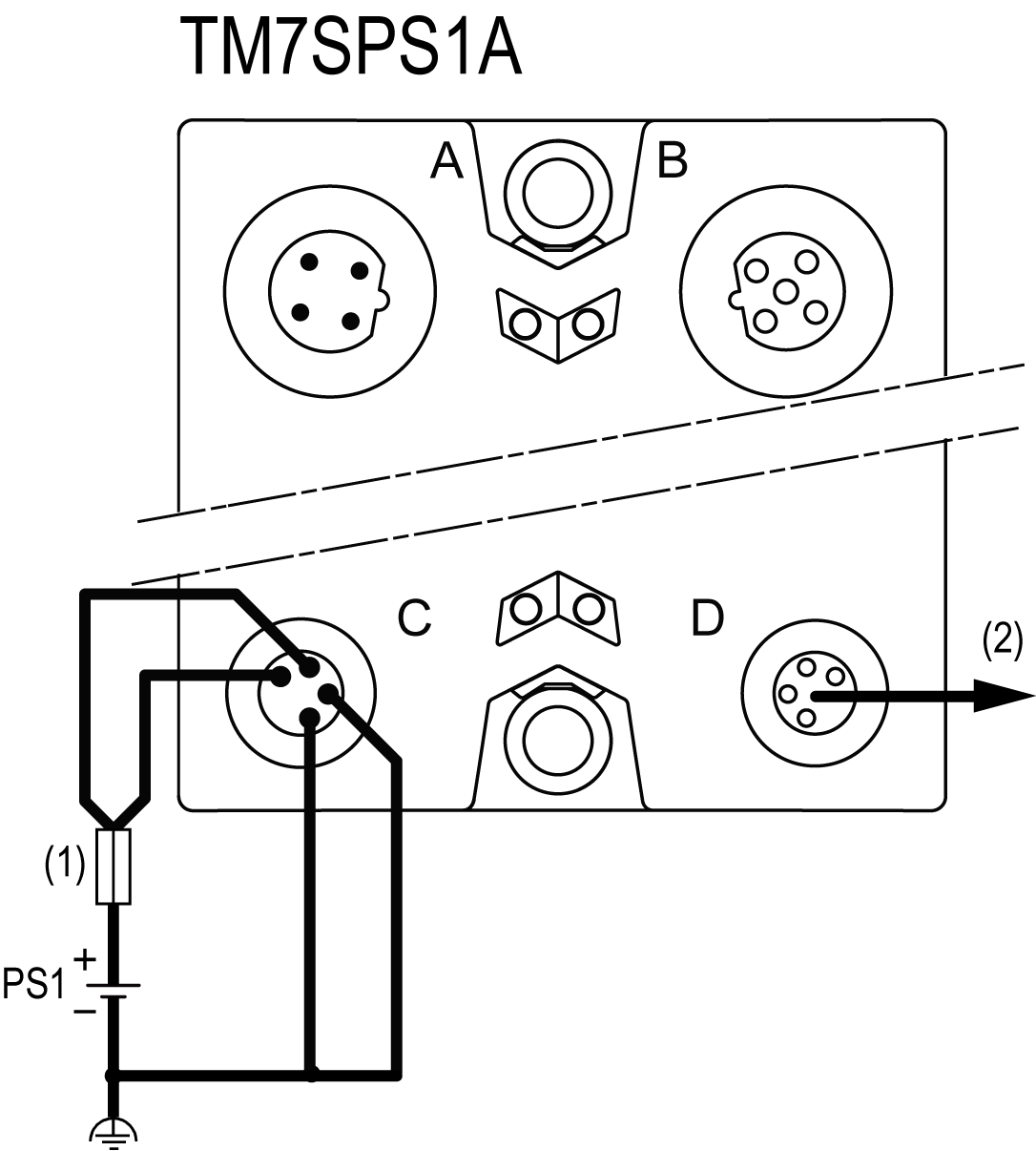

Die folgende Abbildung veranschaulicht die Verdrahtung des PDB mit einer Spannungsversorgung:

(1) Externe Sicherung Typ T, träge, min. 1 A, max. 4 A, 250 V

(2) Höchststrom 4 A

PS1 Externe isolierte 24-VDC-Hauptspannungsversorgung

HINWEIS:: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.

GEFAHR
	GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR Schließen Sie die Module nicht direkt an die Netzspannung an. Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140. Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse). Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR

Schließen Sie die Module nicht direkt an die Netzspannung an.
Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).

Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

Verdrahtung des E/A-Bausteins

Wenn Sie einen TM7-E/A-Baustein über den OUT-Steckverbinder für 24-VDC-Spannung des vorhergehenden E/A-Bausteins mit Strom versorgen, befinden sich beide E/A-Bausteine im gleichen 24-VDC-E/A-Leistungssegment. Wenn Sie jedoch eine externe isolierte Spannungsversorgung an den IN-Steckverbinder für 24-VDC-Spannung eines TM7-E/A-Bausteins anschließen, erstellen Sie so ein neues 24-VDC-E/A-Leistungssegment, das mit diesem E/A-Baustein beginnt.

Wenn Sie ein neues 24-VDC-E/A-Leistungssegment beginnen, wählen Sie eine externe isolierte Spannungsversorgung, die für den Leistungsbedarf der für dieses Segment geplanten E/A-Bausteine ausreichend ist. Weitere Informationen finden Sie unter Beschreibung des 24-VDC-E/A-Leistungssegments.

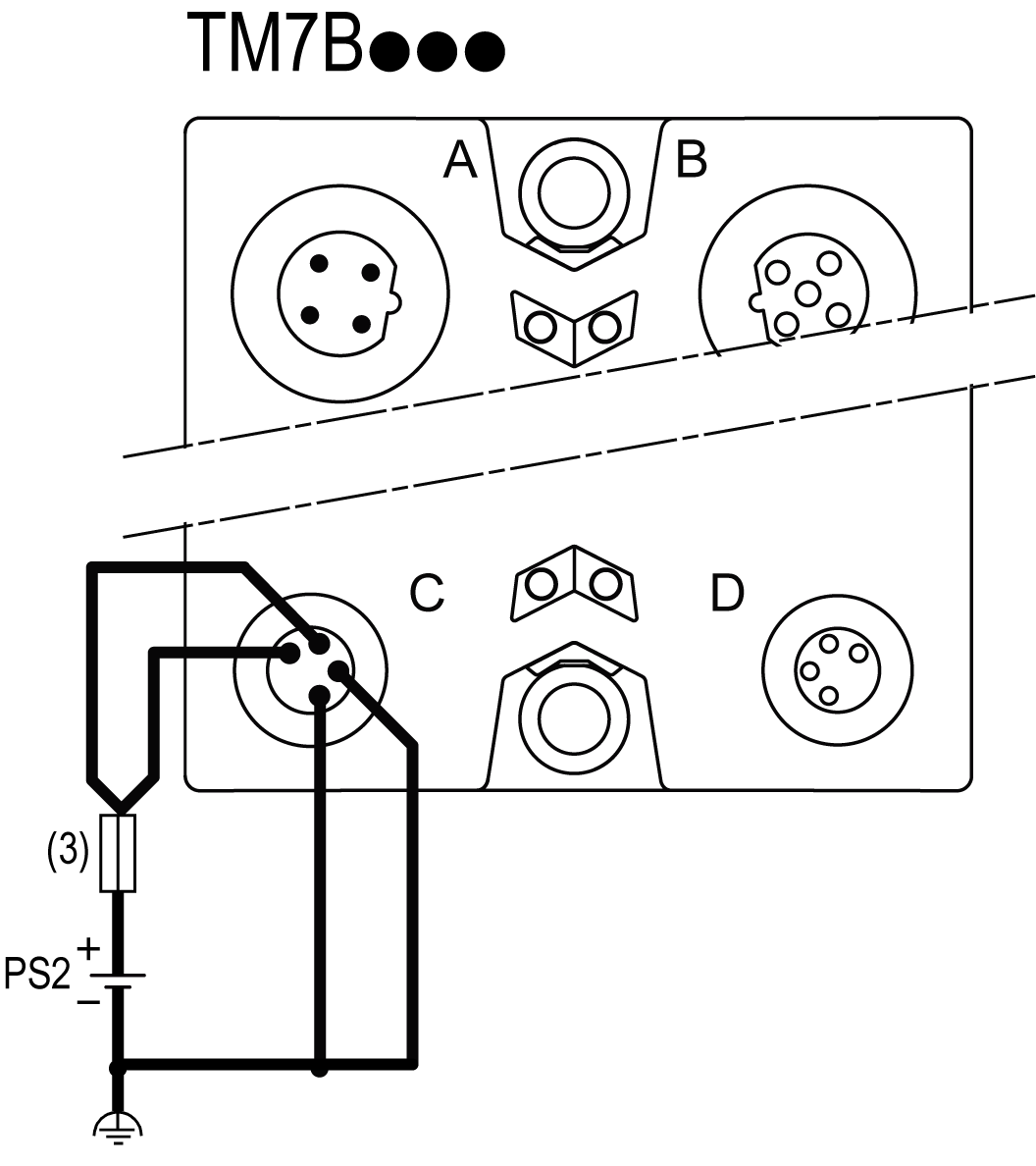

Die folgende Abbildung zeigt einen E/A-Baustein, der mit einer externen 24-VDC-Spannungsversorgung verdrahtet ist:

(3) Externe Sicherung Typ T, träge, max. 8 A, 250 V

PS2 Externe isolierte 24-VDC-E/A-Spannungsversorgung

HINWEIS:: Verbinden Sie die 0-VDC-Stromkreise miteinander sowie mit der Funktionserde (FE) des Systems, um den EMV-Anforderungen zu genügen.

GEFAHR
	GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR Schließen Sie die Module nicht direkt an die Netzspannung an. Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140. Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse). Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EXPLOSIONS-, ÜBERHITZUNGS- UND BRANDGEFAHR

Schließen Sie die Module nicht direkt an die Netzspannung an.
Verwenden Sie für die Spannungsversorgung der Module nur isolierende PELV-Systeme (Sicherheitskleinspannungen) nach IEC 61140.
Verbinden Sie den 0-VDC-Anschluss der externen Spannungsversorgungen mit der Funktionserde (FE/Masse).

Eine Nichtbeachtung dieser Anweisungen hat Tod, schwere Verletzungen oder Schäden an der Ausrüstung zur Folge.
