Beschreibung der Erweiterungsbausteine

Einleitung

Es gibt zwei Haupttypen von TM7-Erweiterungsbausteinen:

• TM7-Stromverteilerbaustein (PDB)

• TM7-Sicherheitssystem-E/A-Baustein

TM7-Stromverteilerbausteine und TM7-Sicherheitssystem-E/A-Bausteine verwenden beide die zwei Leistungsbusse sowie einen Datenbus zur Ausübung ihrer Funktionen. Diese Busse sind wie folgt organisiert:

• TM7-Bus: Dieser Bus umfasst einen Datenbus und einen Leistungsbus, die wie folgt bezeichnet werden:

  • -Leistungsbus:TM7-Sicherheitssystem Verteilt Strom zur Versorgung der Elektronik auf den TM7-E/A-Bausteinen. Dieser Bus empfängt seine Energie aus einem TM5SBET7-Sendermodul. Der Strom am TM7-Leistungsbus kann bei Bedarf durch Hinzufügen eines TM7-PDB erhöht werden.

  • TM7-Datenbus: Übergibt Daten zwischen der Sercos III Bus Interface und den TM7-Erweiterungsbausteinen.

• 24-VDC-E/A-Leistungssegment:TM7-Sicherheitssystem Verteilt Strom an die Ein- und Ausgänge sowie die verbundenen Sensoren und Aktoren der -E/A-Bausteine. Jedes TM5/TM7-Sicherheitssystem kann über mehrere 24-VDC-Leistungssegmente verfügen, abhängig von verschiedenen Erwägungen wie Leistungsaufnahme und Trennung von E/A-Typen.

Bestellinformationen

Jede E/A-Bausteinreferenz unterscheidet sich durch ihren Typ und die Anzahl von E/A sowie durch ihre physische Größe. TM7-Sicherheitssystem-E/A-Bausteine sind in zwei Größen verfügbar.

TM7-Kabel müssen separat bestellt werden.

Hauptmerkmale von E/A-Bausteinen

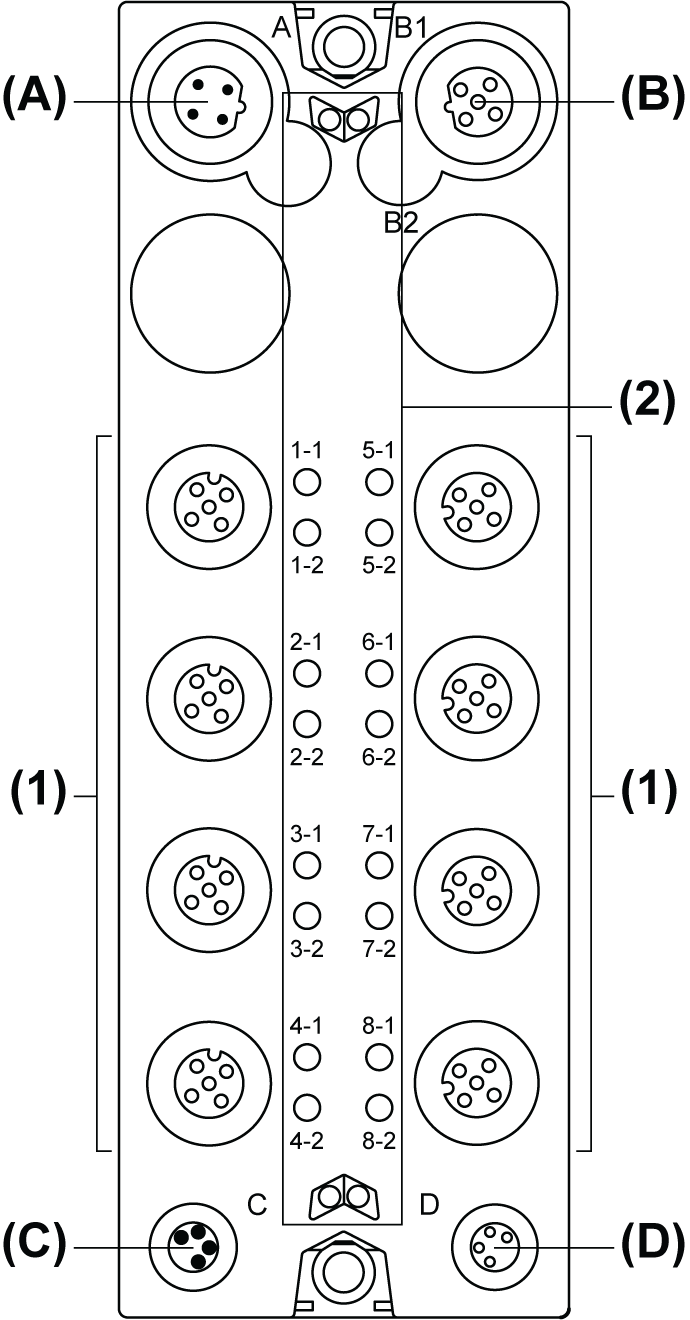

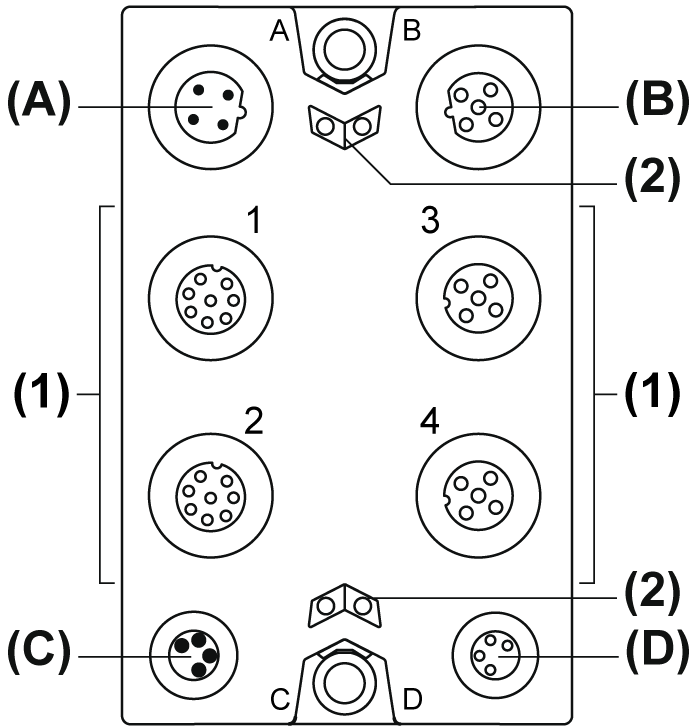

Die folgende Abbildung zeigt die Hauptmerkmale der E/A-Bausteine:

Größe 1	Größe 2
(A) IN-Steckverbinder für TM7-Bus (B) OUT-Steckverbinder für TM7-Bus (C) IN-Steckverbinder für 24-VDC-Spannungsversorgung (D) OUT-Steckverbinder für 24-VDC-Spannungsversorgung (1) Eingangs-/Ausgangssteckverbinder (je nach Referenz) (2) Status-LEDs
