Safety Logic Controller – Beschreibung
Beschreibung
Die integrierten LED-Anzeigen, Tasten und Schalter ermöglichen Betrieb und Bedienung des Safety Logic Controller.

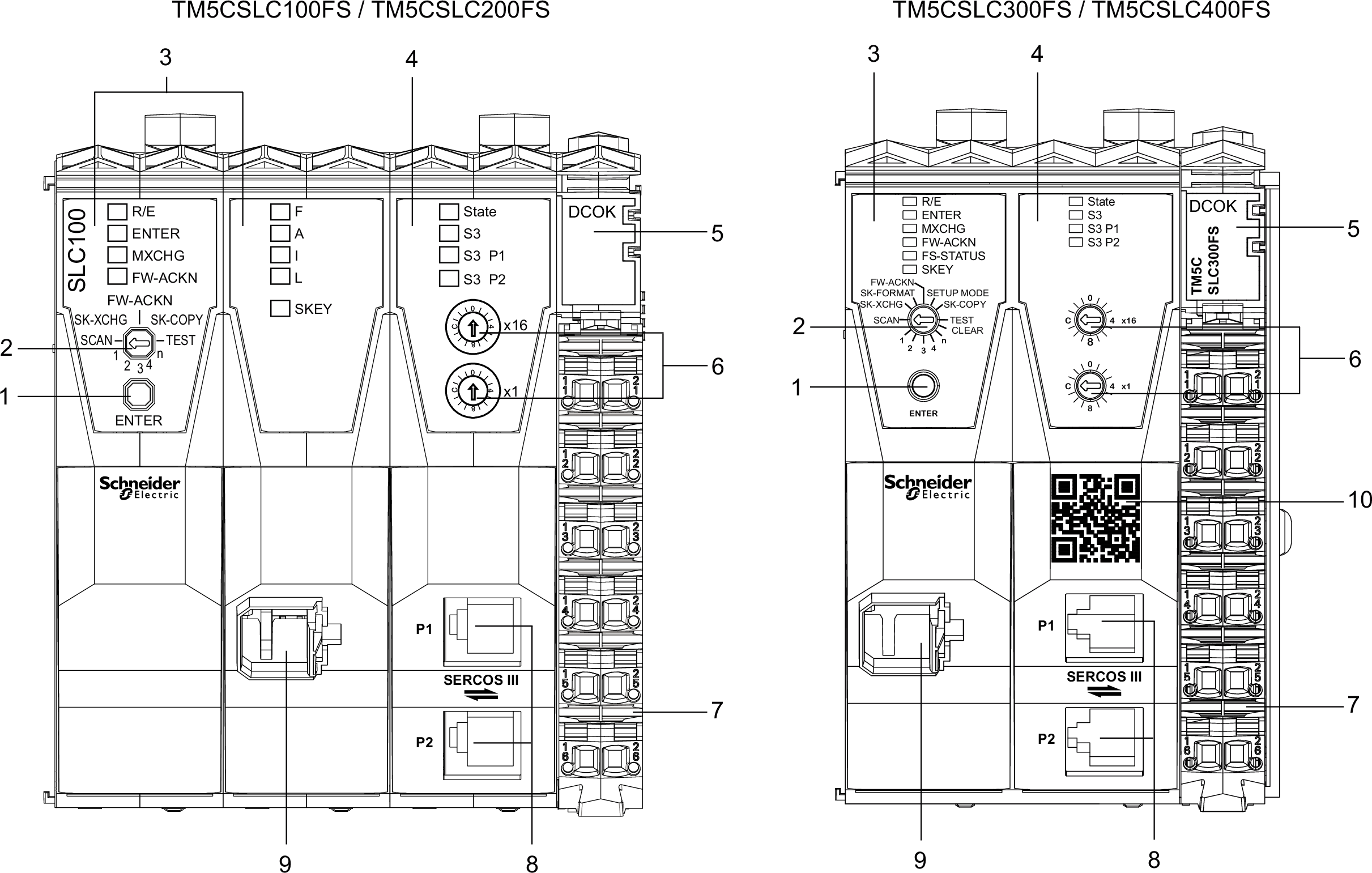

Die folgende Abbildung zeigt die Betriebs- und Anschlussselemente:
|
Nr. |
Beschreibung |
Referenz / Funktion |
|---|---|---|
|
1 |
Bestätigungstaste |
|
|
2 |
Auswahlschalter |
|
|
3 |
Logikprozessor |
|
|
4 |
Schnittstelle des Sercos III |
|
|
5 |
Integrierte Spannungsversorgung |
|
|
6 |
Sercos-Adressierungsschalter |
|
|
7 |
Klemmenleiste für die Spannungsversorgung des Safety Logic Controller |
|
|
8 |
Sercos III-Verbindung mit 2 x RJ45 |
|
|
9 |
Steckplatz für Speicherstick |
|
|
10 |
QR-Code |
Durch Scannen des QR-Codes wird die produktspezifische Website von Schneider Electric geöffnet. |
Diese Komponenten ermöglichen Ihnen die Ausführung folgender Vorgänge:
-
Bestätigen des Modulaustauschs
-
Bestätigen der Firmwareaktualisierung
-
Bestätigen des Austauschs des Speichersticks, evt. inklusive Übernahme der Modulkonfiguration vom vorherigen Speicherstick
-
Unterstützung für den Austausch des Safety Logic Controller
