Physische Beschreibung
Einführung
In diesem Abschnitt werden die physischen Merkmale der digitalen TM3-Erweiterungsmodule beschrieben. Je nach Referenz bieten die Module Unterstützung für einen oder zwei verschiedene Anschlusstypen:
-
Abnehmbare Schraub- oder Federklemmenleiste
-
HE10-Steckverbinder (MIL 20)
Digitale TM3-E/A-Module mit abnehmbarer Schraub- oder Federklemmenleiste

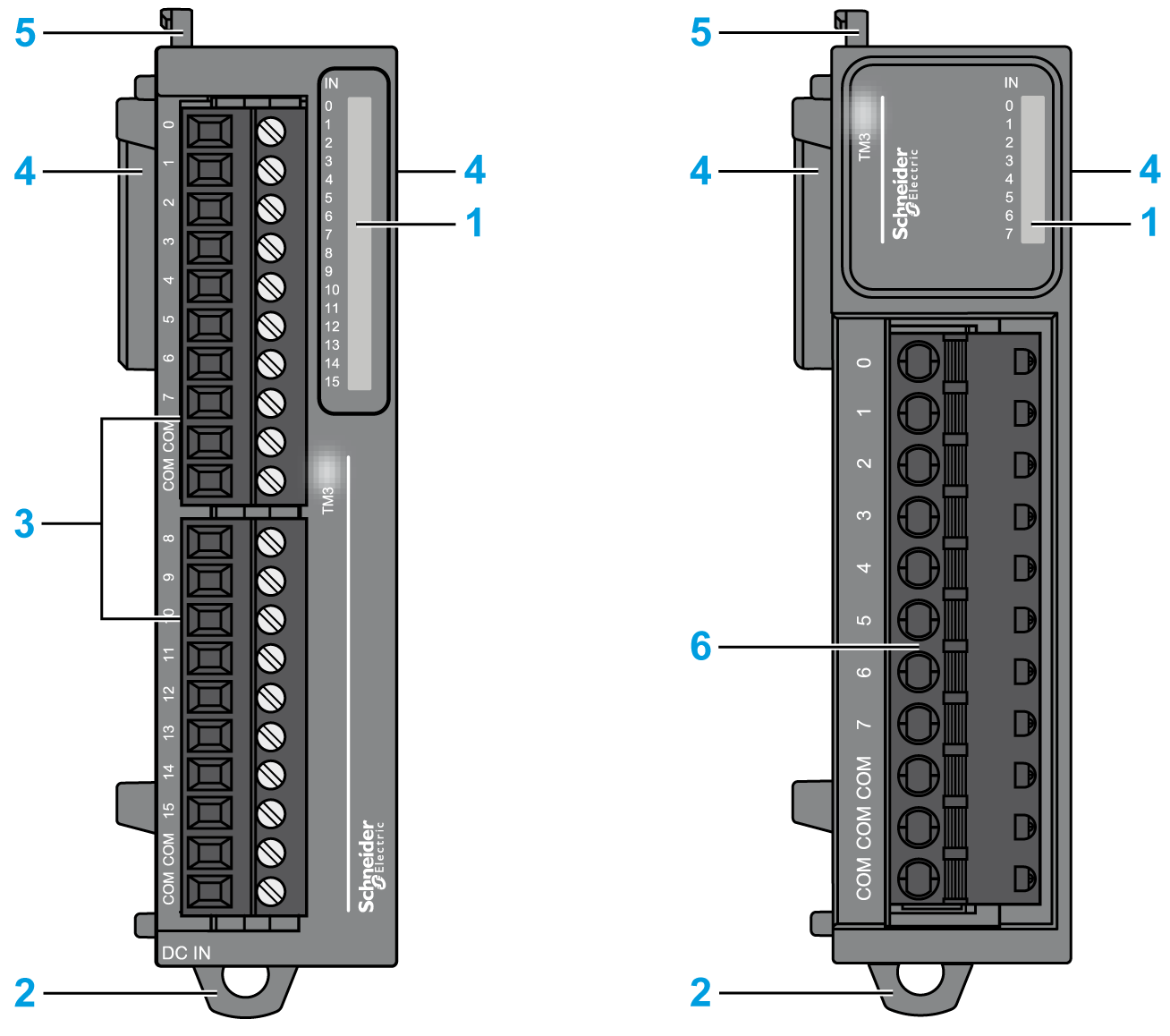

Die nachstehende Abbildung zeigt die Hauptelemente der digitalen TM3-Erweiterungsmodule mit abnehmbarer Schraub- oder Federklemmenleiste:
In dieser Tabelle werden die Hauptelemente der oben gezeigten digitalen TM3-Erweiterungsmodule beschrieben:
|
Nr. |
Beschreibung |
Siehe |
|---|---|---|
|
1 |
LEDs zur Anzeige des Zustands der E/A-Kanäle |
– |
|
2 |
Halteclip für Tragschiene 35 mm (1.38 in.) (DIN-Schiene) |
|
|
3 |
Abnehmbare Klemmenleiste (Schraubklemmen) |
|
|
4 |
Erweiterungsanschluss für TM3-E/A-Bus (einer auf jeder Seite) |
– |
|
5 |
Verriegelung zur Befestigung am vorangehenden Modul |
– |
|
6 |
Abnehmbare Klemmenleiste (Federanschluss) |
Digitale TM3-E/A-Module mit HE10-Steckverbinder (MIL 20)

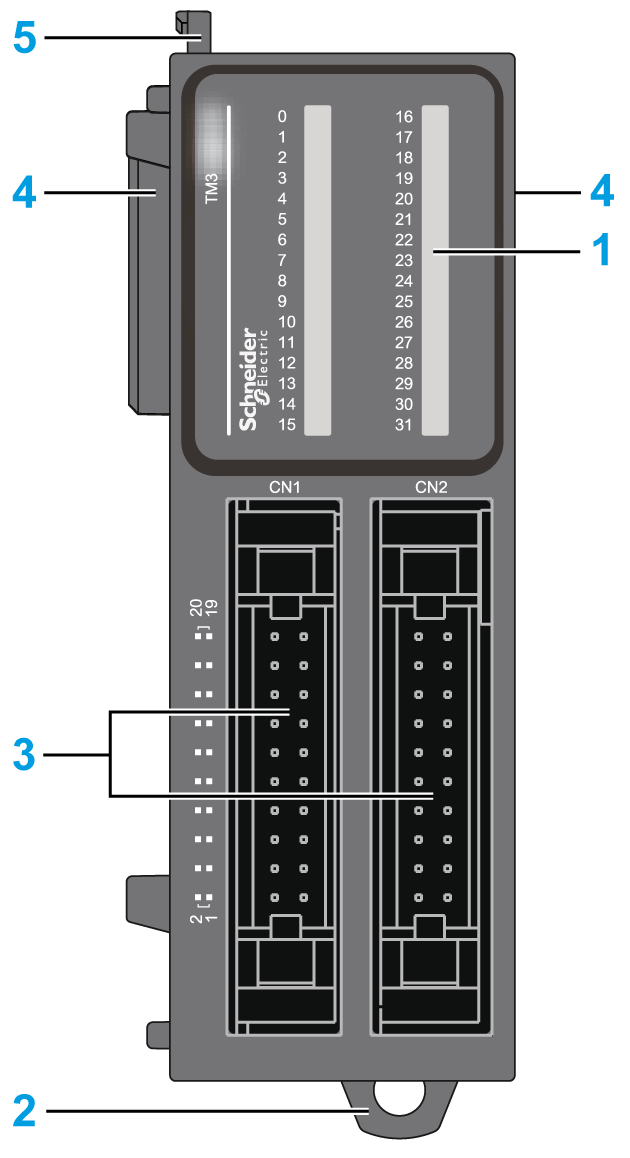

Die nachstehende Abbildung zeigt die Hauptelemente eines digitalen TM3-Erweiterungsmoduls mit HE10-Steckverbinder (MIL 20):
In dieser Tabelle werden die Hauptelemente des oben gezeigten digitalen TM3-Erweiterungsmoduls beschrieben:
|
Nr. |
Beschreibung |
Siehe |
|---|---|---|
|
1 |
LEDs zur Anzeige des Zustands der E/A-Kanäle |
– |
|
2 |
Halteclip für Tragschiene (DIN-Schiene) 35 mm (1.38 in.) |
|
|
3 |
HE10-Anschlussbuchse (MIL 20) |
|
|
4 |
Erweiterungsanschluss für TM3-E/A-Bus (einer auf jeder Seite) |
– |
|
5 |
Verriegelung zur Befestigung am vorangehenden Modul |
– |
