Elementos de la pantalla de EcoStruxure Machine Expert Logic Builder

Descripción general

Logic Builder consta de los siguientes elementos:

Menús y barras herramientas
vistas del Navegador
vistas del Catálogo
Panel del editor principal

Cuando abre Logic Builder, se ofrece un diseño de pantalla predeterminado. En este documento se describen las posiciones predeterminadas.

Puede adaptar los elementos en función de los requisitos individuales según se describen en el capítulo Personalización de la interfaz de usuario. Puede ver y modificar la configuración actual en el cuadro de diálogo Personalizar. Está disponible de forma predeterminada en el menú Herramientas.

También puede organizar las vistas y las ventanas desplazándolas, acoplando/desacoplando las vistas, cambiando el tamaño de las ventanas o bien cerrándolas. Las posiciones se guardan con el proyecto. Cuando vuelve a abrir un proyecto, los elementos están colocados en las posiciones en las que se dejaron cuando se guardó el proyecto. Las posiciones de las vistas se guardan por separado en perspectivas.

Pantalla de Logic Builder predeterminada

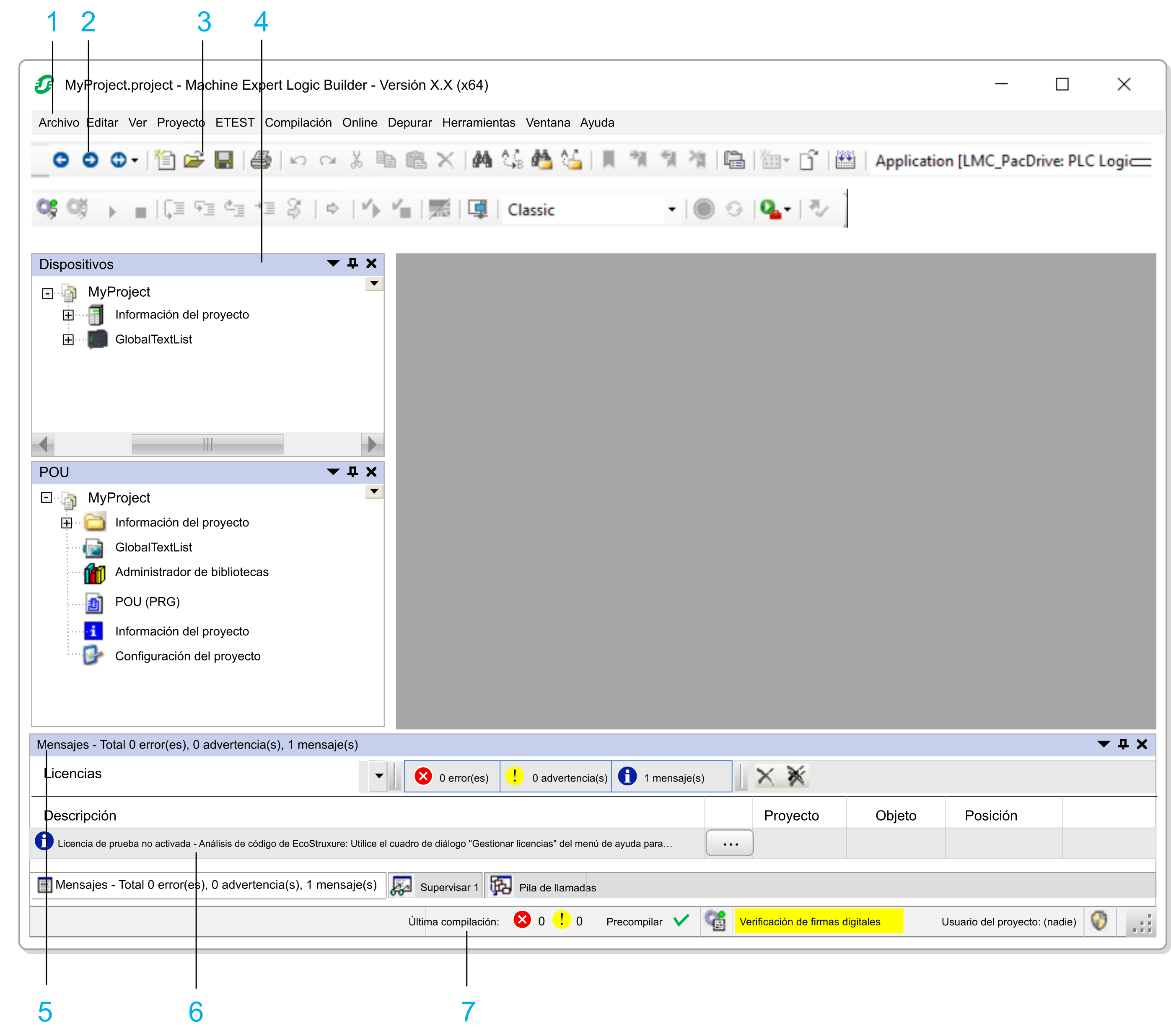

Posiciones predeterminadas de menús, barras y vistas en la pantalla de Logic Builder

1 Barra de menús

2 Botones para navegación dentro de los editores

3 Barra de herramientas

4 Navegadores con varias pestañas: Árboles de Dispositivos, Herramientas, Aplicaciones y Árbol funcional

5 Vista Mensajes

6 Barra de información

7 Barra de estado

Componentes predeterminados

En la pantalla de Logic Builder se incluyen los siguientes componentes que están visibles de forma predeterminada:

Componente	Descripción
Barra de menús	Proporciona menús en los que se incluyen los comandos disponibles según se definen en el cuadro de diálogo Herramientas > Personalizar.
Botones para navegar por los editores	Tres botones para navegar por las vistas del editor: Navegar hacia atrás: permite saltar a la última posición del cursor dentro de una vista del editor. Dado que se almacena un historial de las últimas posiciones del cursor, haga clic de nuevo en el botón para desplazarse a las posiciones anteriores. Navegar hacia adelante: permite avanzar en el historial de posiciones del cursor dentro de las vistas del editor. Navegar a: haga clic para abrir la lista de vistas del editores que se han visitado más recientemente. Si el editor lo admite, se proporcionan datos de posición (como línea y columna en la parte de declaración o implementación de un editor lógico). Seleccione una entrada para abrir el editor con el cursor colocado en la posición indicada. Los editores que no admiten datos de posición se abren con una posición de cursor aleatoria.
Barra de herramientas	Incluye botones para ejecutar las herramientas disponibles según se definen en el cuadro de diálogo Herramientas > Personalizar.
Navegadores de varias fichas	Los siguientes navegadores están disponibles como fichas donde los distintos objetos de un proyecto están organizados en forma de estructura de árbol: Árbol de dispositivos Árbol Aplicaciones Árbol de herramientas Árbol funcional Para obtener más información, consulte el capítulo Navegadores de varias fichas.
Vista Mensajes	Proporciona mensajes en las operaciones de precompilación, compilación y descarga. Si desea más información, consulte la descripción de los comandos de la vista Mensajes (consulte EcoStruxure Machine Expert, Comandos de menú, Ayuda en línea).
Barra de información de la vista Mensajes	Proporciona mensajes de información, por ejemplo, sobre el estado de licencia.
Barra de estado	Proporciona la información siguiente: Información sobre la cuenta de usuario. Información sobre la modalidad de edición y la posición si hay un editor abierto. Para obtener más información, consulte la sección Barra de estado de este capítulo.
Vista Catálogo de varias fichas	La vista Catálogo consta de diferentes fichas en las que se enumeran los objetos de hardware y software disponibles: Catálogo de hardware Controlador HMI e iPC Dispositivos y módulos Varios Catálogo de software Herramientas Para obtener más información, consulte el capítulo Vistas de catálogo de varias fichas.
Vista del editor de varias fichas	Se usa para crear el objeto específico en el editor respectivo. En el caso de los editores de lenguaje (por ejemplo, el editor ST o el editor CFC), normalmente la ventana combina el editor de lenguaje en la parte inferior y el editor de declaraciones en la parte superior. En el caso de otros editores, puede proporcionar cuadros de diálogo (como por ejemplo el editor de tarea o el editor de dispositivos). El nombre de la POU o el objeto de recurso se muestran en la barra de título de esta vista. Puede abrir los objetos en la vista del editor en modalidad sin conexión o en línea al ejecutar el comando Editar objeto.

Barra de estado

En la barra situada en el borde inferior de la pantalla de Logic Builder se ofrecen tres tipos de información:

Información sobre el usuario conectado.
Si está trabajando en una vista de editor: la posición del cursor y el estado del modo de edición.
En modalidad sin conexión: el estado del programa.
En modalidad en línea: el estado del programa.

Información sobre el usuario conectado

Cada proyecto cuenta con una configuración de administración de usuarios y accesos (consulte el comando Proyecto > Administración de usuarios > Permisos... [consulte EcoStruxure Machine Expert, Comandos de menú, Ayuda en línea]). El nombre de usuario conectado se muestra en la barra de estado.

Posiciones del cursor en las vistas del editor

La posición del cursor se cuenta desde el margen izquierdo o superior de la vista del editor.

Abreviatura	Descripción
Ln	Línea en la que está situado el cursor.
Col	Columna en la que está situado el cursor. (Una columna incluye exactamente un espacio, carácter o dígito).
Ch	Número de caracteres. (En este contexto, un carácter puede ser un solo carácter o dígito, o bien una ficha que incluya, por ejemplo, cuatro columnas).

Abreviatura

Descripción

Línea en la que está situado el cursor.

Col

Columna en la que está situado el cursor.

(Una columna incluye exactamente un espacio, carácter o dígito).

Número de caracteres.

(En este contexto, un carácter puede ser un solo carácter o dígito, o bien una ficha que incluya, por ejemplo, cuatro columnas).

Haga doble clic para abrir el cuadro de diálogo Ir a línea. Aquí puede introducir una posición distinta en la que se situará el cursor.

El estado de la modalidad de edición se indica con las abreviaturas siguientes:

Abreviatura	Descripción
INS	Modalidad de inserción
OVR	Modalidad de sobrescritura

Haga doble clic en este campo para cambiar el ajuste.

El estado de la aplicación activa se indica en la modalidad sin conexión mediante un icono e información sobre herramientas:

Icono	Información sobre herramientas	Descripción
	No se generó código de referencia	Aplicación no descargada.
	Código inalterado	Aplicación no modificada. Puede establecerse una conexión con el controlador sin descarga.
	Cambio en línea posible	Aplicación modificada, puede descargarse mediante un cambio en línea.
	Descarga de código necesaria	Aplicación modificada, no puede descargarse mediante un cambio en línea. Es necesaria una descarga completa.

El siguiente estado del programa se indica en la modalidad en línea:

Texto	Descripción
Programa inalterado	El programa del dispositivo coincide con la aplicación activa en el sistema de programación.
Programa modificado (cambio en línea)	El programa en el dispositivo es distinto al de la aplicación activa en el sistema de programación; se necesita cambio en línea.
Programa modificado (descarga completa)	El programa en el dispositivo es distinto al de la aplicación activa en el sistema de programación; se necesita descarga completa.

Información de la modalidad en línea

Estado de la aplicación en el dispositivo:

Texto	Color de fondo	Descripción
RUN	Verde	Programa en ejecución.
STOP	Rojo	Programa detenido.
PARAR EN PI	Rojo	Programa detenido en un punto de interrupción.
El siguiente campo de estado solo está disponible si el controlador, en función de un ajuste en la descripción del dispositivo, admite una supervisión que es independiente del ciclo.
EN EL CICLO	Blanco	Indica que los valores de las expresiones supervisadas se leen en un ciclo.
FUERA DEL CICLO	Rojo	Indica que la recuperación de los valores de las variables supervisadas no se puede realizar en un ciclo.

Información de la modalidad de funcionamiento

El icono Depurar, Bloqueado u Operativo indica la modalidad de funcionamiento actual. Para obtener más información, consulte Modalidades de funcionamiento.

Ventanas de supervisión y vistas en línea de editores

En las ventanas de supervisión y en las vistas del editor en línea se muestra una vista de supervisión de una POU o una lista definida por el usuario de expresiones de supervisión.

Windows, vistas y editores

Hay dos tipos de ventanas distintas en Logic Builder:

Algunas se pueden acoplar a cualquier margen de la ventana de EcoStruxure Machine Expert o se pueden situar en la pantalla como ventanas desacopladas separadas de la ventana de EcoStruxure Machine Expert. Asimismo, se pueden ocultar representándolas como una ficha en el marco de ventana de EcoStruxure Machine Expert (consulte el capítulo Personalización de la interfaz de usuario). Estas ventanas muestran información que no depende de un único objeto del proyecto (por ejemplo la vista Mensajes o Árbol de dispositivos). Puede acceder a ellas desde el menú Ver (consulte EcoStruxure Machine Expert, Comandos de menú, Ayuda en línea). En la mayoría de las vistas se incluye una barra de herramientas no configurable con botones para ordenar, ver y buscar en la ventana.
Otras ventanas se abren cuando ve o edita un objeto de proyecto específico en el editor respectivo. Se visualizan en la vista del editor de varias fichas. No puede ocultarlas ni desacoplarlas de la ventana de EcoStruxure Machine Expert. Puede acceder a ellas en el menú Ventana.

Cambio de ventanas

EcoStruxure Machine Expert permite cambiar entre vistas y editores abiertos. Para cambiar entre vistas y editores abiertos, pulse las teclas Ctrl y tabulador simultáneamente. Se abre una ventana en la que se enumeran las vistas y los editores que están abiertos. Mientras se mantenga pulsada la tecla Ctrl, la ventana permanecerá abierta. Utilice la tecla tabulador o las teclas de flecha simultáneamente para seleccionar una vista o un editor específicos.
