Servidor web
Introducción
El TM5 EtherNet/IP Fieldbus Interface proporciona como equipamiento estándar un servidor web integrado con un sitio web predefinido incorporado de fábrica. Puede utilizar las páginas del sitio web para la configuración de módulos, así como para el diagnóstico y la supervisión de aplicaciones. Estas páginas están listas para su utilización con un navegador. No se necesita configuración ni programación.
Se puede acceder al servidor Web mediante los navegadores que se indican a continuación:
-
Google Chrome (versión 65.0 o superior)
-
Mozilla Firefox (versión 54 o superior)
-
Microsoft Internet Explorer (versión 11 o superior)
El servidor Web está limitado a 32 conexiones simultáneas.
El servidor web es una herramienta para leer y escribir datos, así como para controlar el estado del TM5 EtherNet/IP Fieldbus Interface, con acceso completo a todos los datos de la aplicación. Si le preocupa la seguridad de estas funciones, debe, como mínimo, asignar una contraseña segura al servidor web para evitar el acceso no autorizado a la aplicación.
El servidor web permite supervisar un TM5 EtherNet/IP Fieldbus Interface de forma remota para realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos y modificaciones del estado del TM5 EtherNet/IP Fieldbus Interface. Se debe tener cuidado para garantizar que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejecutar el control remotamente.
| ADVERTENCIA | |
|---|---|
Acceso al servidor Web
El servidor web es un servicio que le permite supervisar de forma remota el dispositivo y sus parámetros de configuración.
Al iniciar sesión en el servidor Web por primera vez, deben usarse el nombre de usuario predeterminado (admin) y la contraseña predeterminada (TM5NEIP1) y, a continuación, el usuario debe cambiar la contraseña.
Los demás menús del servidor Web no estarán disponibles hasta que se cambie la contraseña.
| ADVERTENCIA | |
|---|---|
El nombre de usuario y la contraseña se pueden cambiar en cualquier momento abriendo el servidor Web y yendo a . Para obtener más información, consulte Cuenta de usuario .
Acceso a la página principal: Descripción general del equipo
Para acceder a la página principal del sitio Web (), escriba en el navegador la dirección IP de TM5 EtherNet/IP Fieldbus Interface.
Puede acceder a sin iniciar sesión. Todas las demás páginas Web requieren inicio de sesión.
Haga clic en y, a continuación, introduzca el nombre de usuario y la contraseña.

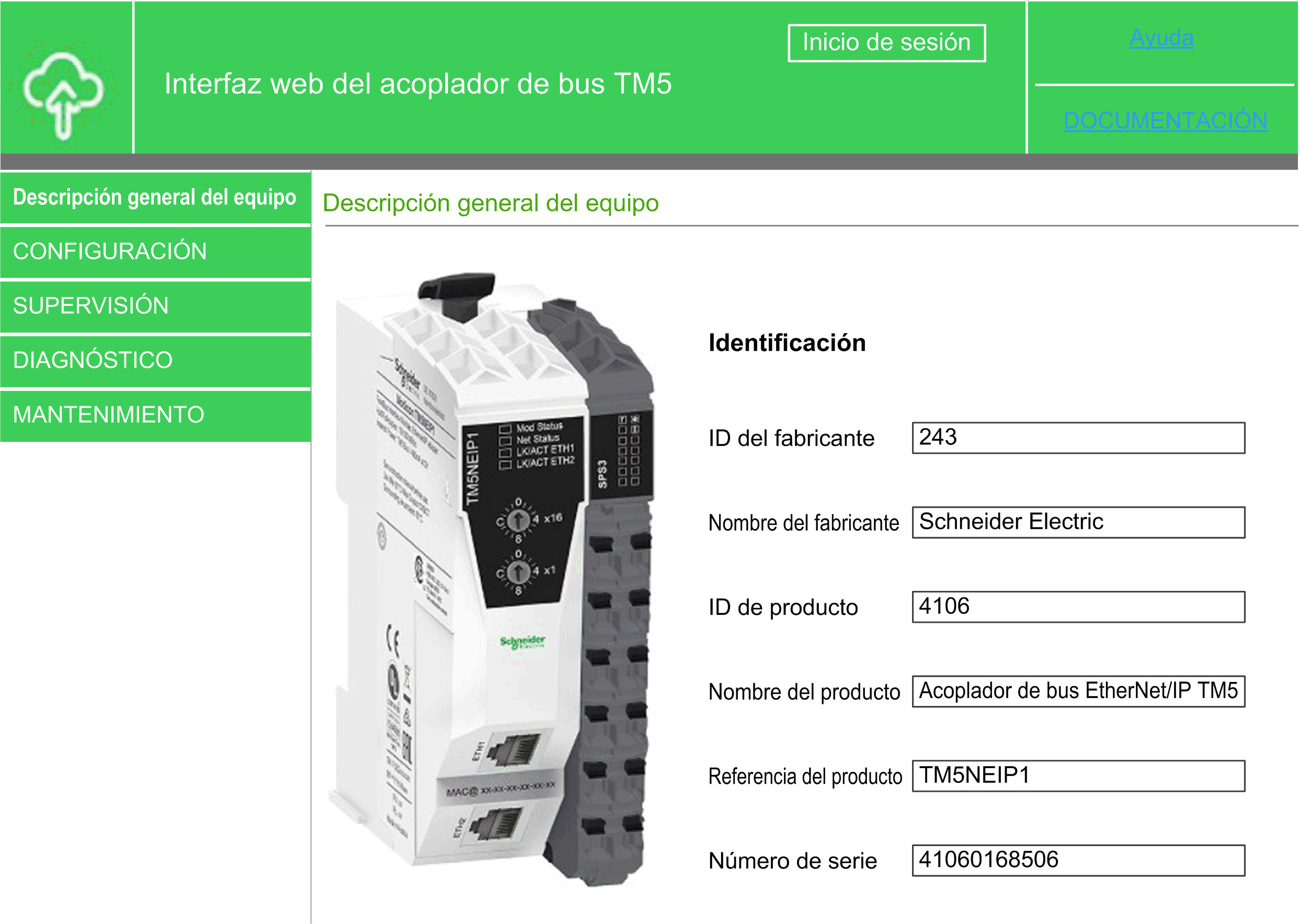

En esta figura se muestra la página principal del sitio del servidor Web una vez iniciada la sesión:
| ADVERTENCIA | |
|---|---|
Si desea obtener más información sobre las reglas y medidas organizativas relativas al acceso a infraestructuras, consulte la serie de normas ISO/IEC 27000, los criterios comunes para la evaluación de la seguridad de las tecnologías de la información, ISO/IEC 15408, IEC 62351, ISA/IEC 62443, NIST Cybersecurity Framework, Information Security Forum - Standard of Good Practice for Information Security (Marco de Ciberseguridad del NIST, Foro de Seguridad de la Información, Norma de Buenas Prácticas para la Seguridad de la Información) y consulte Cybersecurity Guidelines for EcoStruxure Machine Expert, Modicon and PacDrive Controllers and Associated Equipment.
La página le permite acceder a las páginas principales del servidor Web.
Descripciones de los menús de la página principal:
|
Menú |
Página |
Descripción |
|---|---|---|
|
|
- |
Muestra el estado del TM5 EtherNet/IP Fieldbus Interface. |
|
|
Muestra el ensamblado de E/S. |
|
|
Muestra los valores de la asignación de E/S. |
||
|
|
Le permite acceder al archivo de configuración de Post guardado en el TM5 EtherNet/IP Fieldbus Interface. |
|
|
|
Muestra el diagnóstico de TM5 EtherNet/IP Fieldbus Interface. |
|
|
|
Le permite configurar los parámetros IP del TM5 EtherNet/IP Fieldbus Interface |
|
|
Permite cambiar la contraseña del usuario y personalizar el mensaje de inicio de sesión. |
||
|
Permite descargar nuevo firmware en la interfaz de bus de campo. |
||
|
Permite descargar nuevo firmware en los módulos de E/S. |
||
|
Le permite consultar y cambiar directamente los atributos del diccionario de objetos CIP |
||
|
Se usa para leer o escribir registros X2X. También permite cargar, guardar y eliminar la configuración de TM5 EtherNet/IP Fieldbus Interface. |
El servidor Web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Configuración: Ajustes de ensamblado de E/S
Esta página se usa para configurar los ensamblados de E/S. La página está dividida en cuatro columnas:
|
Parámetro |
Función |
|---|---|
|
|
Contiene el nombre del ensamblado correspondiente e indica en qué instancia se encuentra este ensamblado. |
|
|
Muestra el número de bytes usados por datos de E/S en el ensamblado correspondiente o cuántos bytes se usarían si la longitud del ensamblado se reconfigurara en un tamaño menor. |
|
|
Muestra la longitud configurada del ensamblado correspondiente en bytes. |
|
|
Especifica un nuevo valor para la longitud configurada del ensamblado correspondiente en bytes. Los cambios se aplican al hacer clic en . |
El ensamblado de salida de combinación (instancia 112) está formado por el ensamblado de la salida analógica y la salida digital. El tamaño máximo es de 502 bytes.
De forma predeterminada, el ensamblado de entrada de combinación (instancia 124) está formado por los ensamblados de entrada analógica (AI), entrada digital (DI), estado de red (NS) y estado de salida (OS). Esta composición se puede cambiar mediante las casillas de verificación de la columna . El tamaño máximo del ensamblado de entrada de combinación es 502 bytes.
El servidor web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Configuración: Asignación de ensamblado de E/S
La página está formada por una sección superior y otra inferior. La sección superior contiene una tabla de estructura similar a la de , en la que se indica la relación entre los seis ensamblados básicos y cada módulo de E/S. En la sección inferior, se muestran los datos de E/S de los dos ensamblados de combinación en dos cuadros de texto.
En , la tabla muestra el desplazamiento de bytes para cada módulo y el índice de los datos de E/S respectivos en los datos de salida y entrada (), así como el número de bytes (). Si un módulo no proporciona los datos correspondientes, se indica con la entrada "-". Haga clic en un par de para destacar los bytes correspondientes en el ensamblado de combinación (cuadros de texto en la sección inferior de la página). Cualquier cambio de los datos del cuadro de texto correspondiente provoca la desaparición automática de la selección.

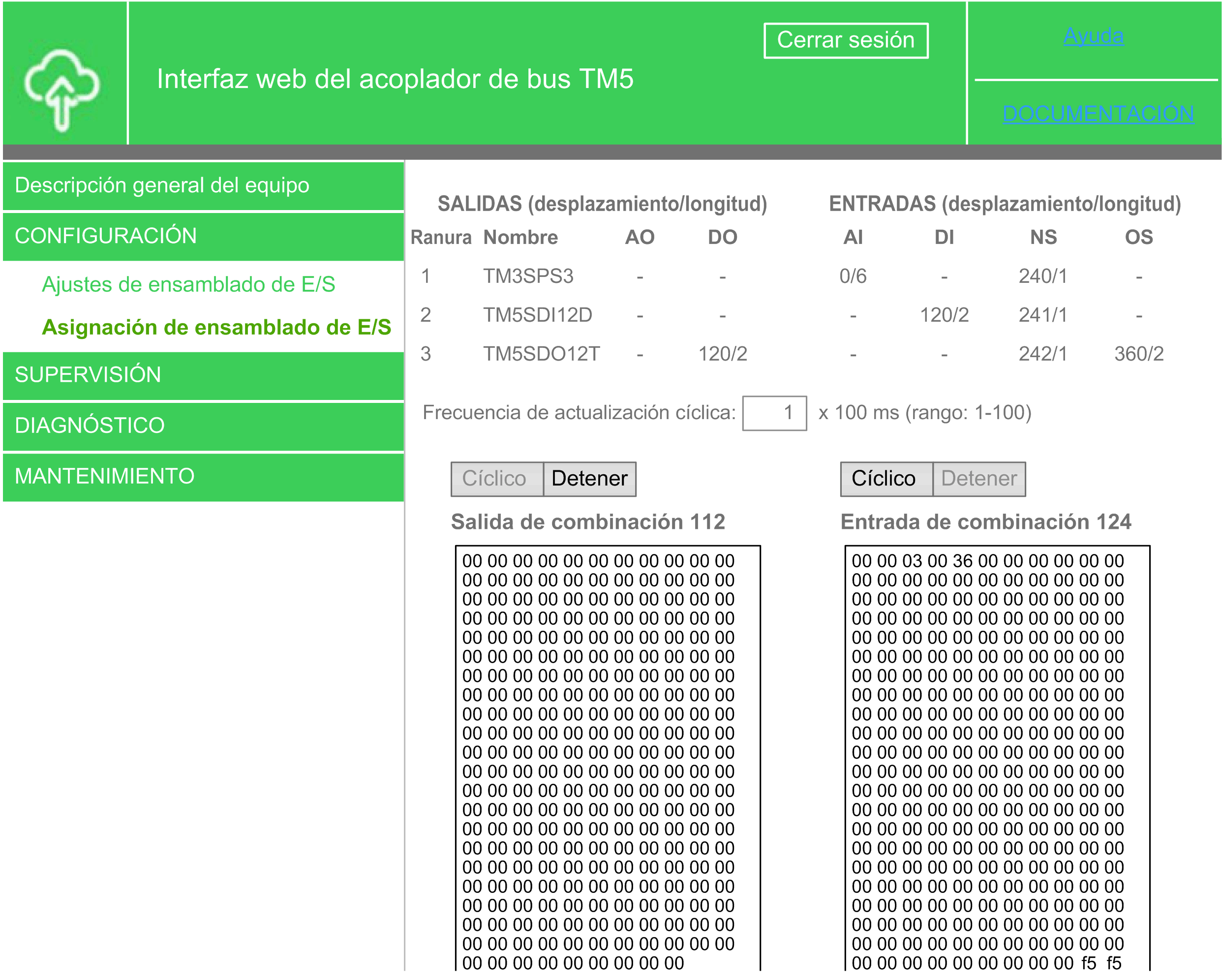

En esta figura se muestra la página Asignación de ensamblado de E/S:
Se describe en , en la parte izquierda de la tabla, la composición del ensamblado de salida de combinación (instancia 112), que está formada por los datos del ensamblado de la salida analógica (columna ) y la salida digital (columna ), y a la derecha, en , el ensamblado de entrada de combinación (instancia 124) con entrada analógica (columna ), entrada digital (columna ), estado de la red (columna ) y estado de salida (columna ).
Los dos campos de texto con los datos de las salidas (salida de combinación 112) y las entradas (entrada de combinación 124) se actualizan con datos de E/S cada vez que se inicia la página. El campo y los botones correspondientes y se utilizan para actualizar los datos de entrada y salida de forma cíclica con la frecuencia definida. El ajuste predeterminado de la frecuencia de actualización es 500 ms. Pueden especificarse valores entre 100 ms y 10 s.
El servidor web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Supervisión: Estado del adaptador
La página Estado del adaptador le permite analizar el estado operativo, la configuración de red, el estado de error, la información de versión y los estados generales del adaptador en el TM5 EtherNet/IP Fieldbus Interface.
Diagnóstico: Diagnóstico de módulo
Esta página proporciona una descripción general de todos los módulos de E/S conectados y configurados en el TM5 EtherNet/IP Fieldbus Interface.
Al colocar el cursor del ratón sobre la columna se muestra información sobre herramientas que explica los diferentes estados:
Mantenimiento: Ethernet
Esta página le permite leer o establecer los parámetros de IP del adaptador
Puede cambiar los parámetros de IP si el conmutador de nodo del adaptador está definido en 00 hex (parámetros de inicio con flash).
Los cambios de los parámetros de IP se realizan directamente sin reiniciar el adaptador. Si se cambia la dirección IP, es necesario conectar de nuevo el navegador manualmente.
El servidor web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Mantenimiento: Cuenta de usuario
Esta página le permite cambiar los datos de autenticación Web. Se permiten los siguientes caracteres: a-z, A-Z, 0-9. La contraseña debe tener entre 8 y 32 caracteres y debe ser diferente de la actual.
El servidor Web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Mantenimiento: Actualización de firmware del acoplador de bus
Esta página le permite actualizar el firmware en la interfaz de bus de campo.
Se puede especificar un archivo de firmware (archivo *.fw) con el botón . Haga clic en el botón para mostrar el progreso de la actualización de firmware en una nueva ventana. La actualización debe completarse (indicador en 100%) para que pueda reiniciar la interfaz de bus de campo con el botón y acceder a la interfaz web. La interfaz de bus de campo conserva toda su funcionalidad como adaptador EtherNet/IP sin reiniciarse porque el firmware anterior permanece activo hasta el reinicio.

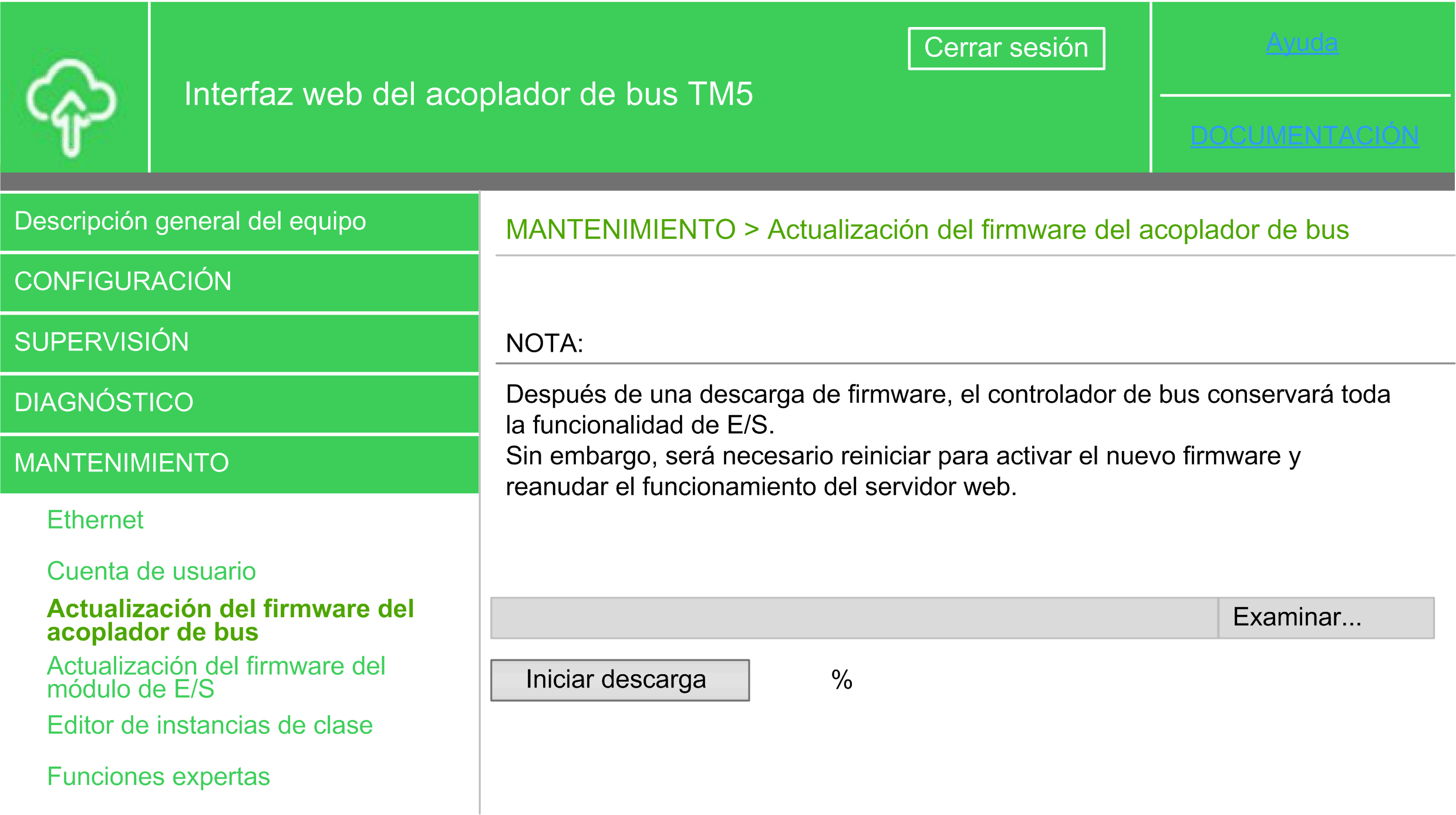

En esta figura se muestra la página Actualización del firmware del acoplador de bus:
El servidor web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Mantenimiento: Actualización de firmware del módulo de E/S
Esta página le permite actualizar el firmware del módulo de E/S. La actualización se realiza en todos los módulos de E/S cuya variante de hardware y cuyo ID de módulo coincidan con el firmware.
Se puede especificar un archivo de firmware (*.fw file) con el botón . Haga clic en el botón para mostrar el progreso de la actualización de firmware en una nueva ventana.
El servidor web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Mantenimiento: Editor de instancias de clase
El se utiliza para leer y escribir atributos y para iniciar servicios:
|
Paso |
Acción |
Comentario |
|---|---|---|
|
1 |
Seleccione un servicio genérico o personalizado. |
– |
|
2 |
Especifique una clase, una instancia y un atributo (opcional). |
Elija decimal o hexadecimal con el correspondiente botón de selección. Los atributos que deban escribirse o los parámetros solicitados por un servicio deben introducirse en el campo de texto Solicitud, como valores hexadecimales en formato Little Endian. Pueden introducirse espacios entre los bytes. |
|
3 |
Haga clic en el botón o en el botón . Resultado: Los datos correspondientes se muestran en el campo de texto (hexadecimal, formato Little Endian). |
– |
El servidor Web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
Mantenimiento: Funciones expertas
En esta página se indican algunas funciones útiles para usuarios avanzados. Entre las funciones de esta página se incluyen leer y escribir registros del módulo de E/S, iniciar el servicio de restablecimiento y tres servicios específicos del fabricante para eliminar, guardar y leer la memoria flash en el adaptador.
Utilice las primeras tres líneas de la parte superior de la página para leer y escribir registros del módulo de E/S con el objeto de módulo de E/S (clase 65 hex). Introduzca la instancia del módulo de E/S como valor decimal en el campo de texto de la primera línea. La instancia corresponde a la ranura del módulo. El primer módulo de E/S corresponde a la instancia 1.
Especifique la dirección de registro como valor entero hexadecimal en formato Little Endian (INT, 2 bytes) para leer un registro de E/S. Haga clic en el botón para leer el registro. Haga clic en el botón para que el valor del registro se vuelva a analizar cada 200 ms y se muestre en el campo como valor DINT en formato Little Endian.
Especifique la dirección de registro y el valor del registro (que deben estar escritos) como INT y DINT en formato Little Endian hexadecimal para escribir un registro de E/S. Seleccione el botón en la línea Escribir registro de ES para escribir el registro.
Servicio de restablecimiento
-
0: El adaptador se reinicia y utiliza solo parámetros de flash.
-
1: El adaptador realiza un reinicio con los parámetros predeterminados.
-
2: El adaptador realiza un reinicio con los parámetros predeterminados, excepto los parámetros de comunicación. Estos parámetros no se inicializan con los valores predeterminados, sino que se leen de la memoria flash.
-
100: El adaptador se reinicia y utiliza solo parámetros de flash. Se carga de nuevo FPGA
En esta tabla se describe la gestión flash del adaptador:
|
Parámetro |
Función |
|---|---|
|
|
Inicia el servicio 33 hex desde la clase 64 hex, que escribe todos los ajustes (parámetros) de RAM en la memoria flash no volátil de la interfaz de bus de campo. |
|
|
Inicia el servicio 34 hex desde la clase 64 hex, que sobrescribe todos los ajustes (parámetros) de la RAM con los parámetros correspondientes de la memoria flash. |
|
|
Inicia el servicio 35 hex desde la clase 64 hex, que sobrescribe todos los parámetros de la memoria flash de la interfaz de bus de campo con los ajustes de fábrica. |

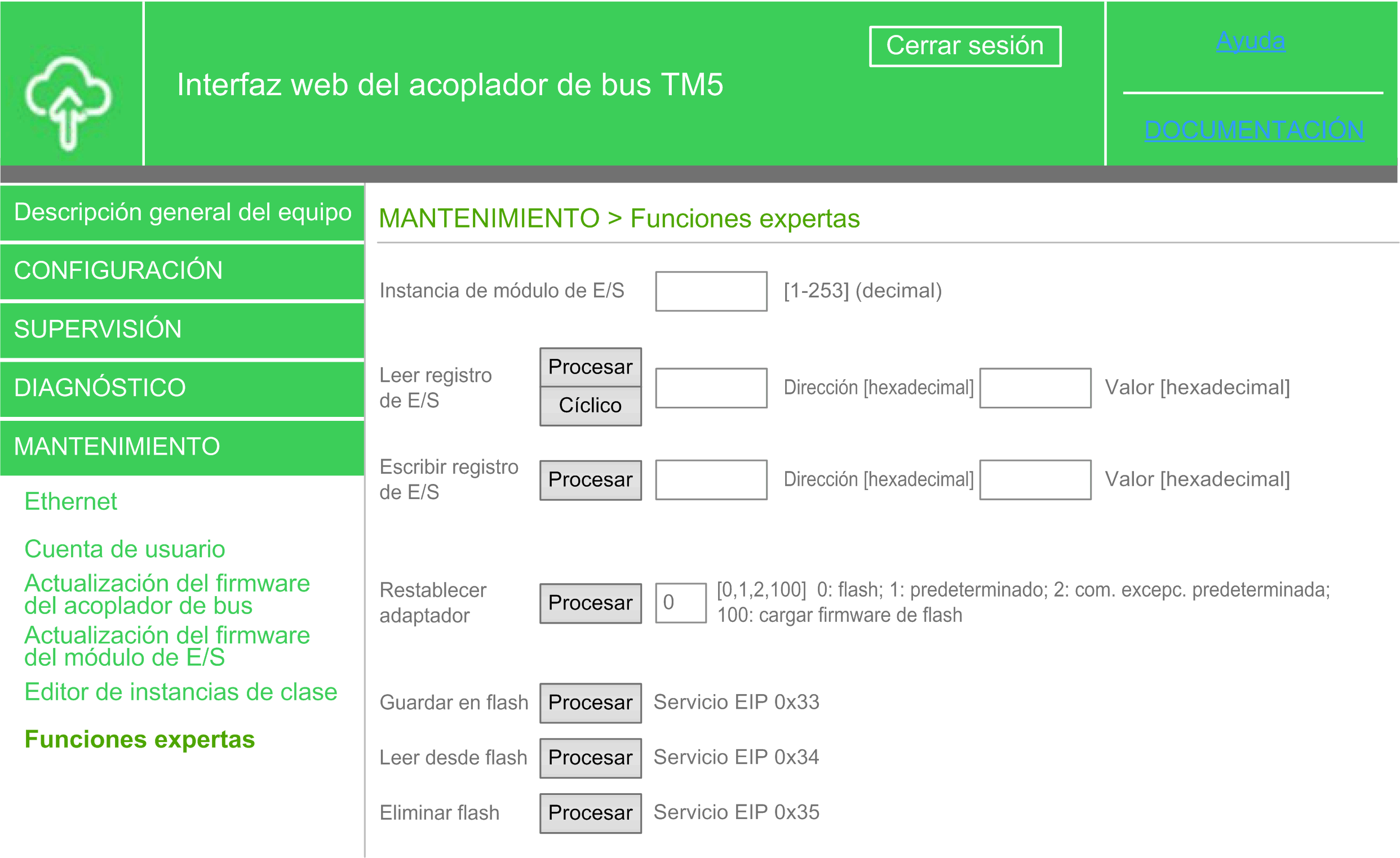

En esta figura se muestra Funciones expertas:
El servidor web permite supervisar de forma remota un TM5 EtherNet/IP Fieldbus Interface, realizar diferentes actividades de mantenimiento, incluidas modificaciones de parámetros de configuración y datos, y cambiar el estado del TM5 EtherNet/IP Fieldbus Interface. Asegúrese de que el entorno físico inmediato de la máquina y el proceso esté en un estado que no entrañe riesgos para la seguridad de las personas o las propiedades antes de ejercer el control remotamente.
| ADVERTENCIA | |
|---|---|
