Entradas digitales

Descripción general

El Modicon M262 Logic/Motion Controller dispone de 4 entradas digitales rápidas incrustadas.

Las entradas digitales se conectan en la parte frontal del controlador.

PELIGRO
	PELIGRO DE INCENDIO Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

En esta tabla se presentan las características de las entradas digitales:

Característica		Valor
Número de canales de entrada		4 (de I0 a I3)
Tipo de entrada		IEC61131-2 Tipo 1
Tipo de lógica		Común positivo
Tensión de la fuente de alimentación nominal		24 V CC
Límite de tensión		30 V CC
Corriente de entrada nominal		7,5 mA
Impedancia de entrada		2,81 kΩ
Valores límite de entrada	Tensión en estado 1	> 15 V CC (de 15 a 30 V CC)
	Tensión en estado 0	< 5 V CC (de 0 a 5 V CC)
	Corriente en estado 1	> 3 mA
	Corriente en estado 0	< 1,5 mA
Retardo de entrada	Tiempo de encendido	< 1 μs + retardo del filtro
Retardo de entrada	Tiempo de apagado	< 1 μs + retardo del filtro
Aislamiento	Entre canales de entrada	No
	Entre entrada y lógica interna	550 V CA durante 1 minuto
	Entre entrada y salida	550 V CA durante 1 minuto
Cable	Tipo	Cable blindado, incluida la señal COM
Cable	Longitud	10 m (32,8 pies) máx.
Tipo de conexión		Bloque de terminales de resorte extraíble
Durabilidad de conexiones y desconexiones del conector		Más de 100 veces

Las entradas digitales se conectan en la parte frontal del controlador.

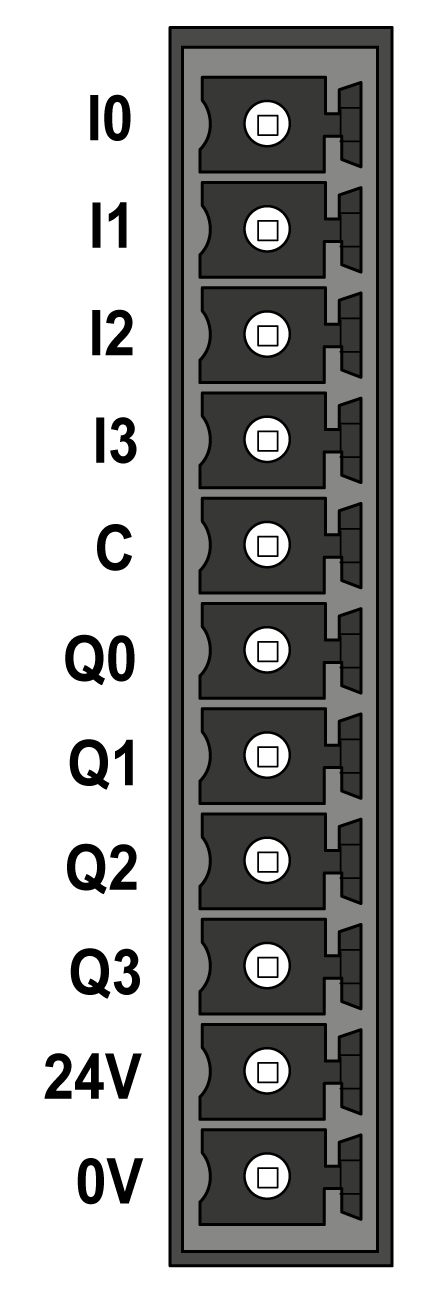

En esta ilustración se describe la asignación de pins del conector:

En esta tabla se describe la asignación de pins del conector de E/S incrustadas:

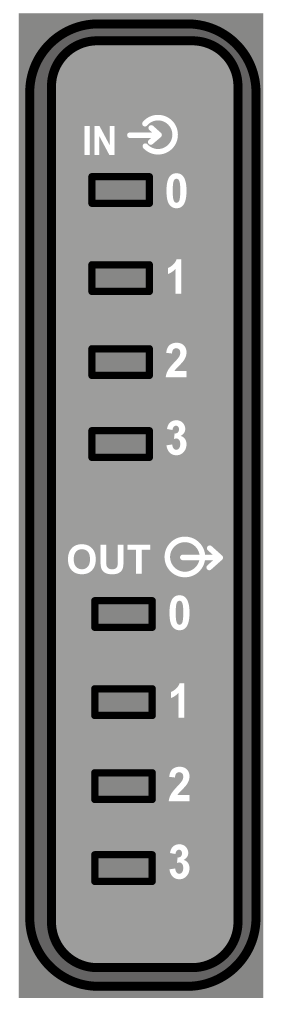

En la figura siguiente se muestran los indicadores LED de estado de E/S:

LED	Color	Estado	Descripción
De 0 a 3	Verde	Encendido	El canal de entrada correspondiente está activado.
De 0 a 3	Verde	Apagado	El canal de entrada correspondiente está desactivado.

NOTA: Los indicadores LED muestran el estado lógico de cada entrada.

Las interferencias electromagnéticas pueden provocar que la aplicación funcione de una manera imprevista.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO Adapte el filtrado programable a la frecuencia que se aplica en las entradas. Utilice cables blindados siempre que así se indique, y conéctelos a tierra funcional mediante la barra de conexión a tierra. Utilice una fuente de alimentación de 24 V CC específica para las entradas y salidas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Adapte el filtrado programable a la frecuencia que se aplica en las entradas.
Utilice cables blindados siempre que así se indique, y conéctelos a tierra funcional mediante la barra de conexión a tierra.
Utilice una fuente de alimentación de 24 V CC específica para las entradas y salidas.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

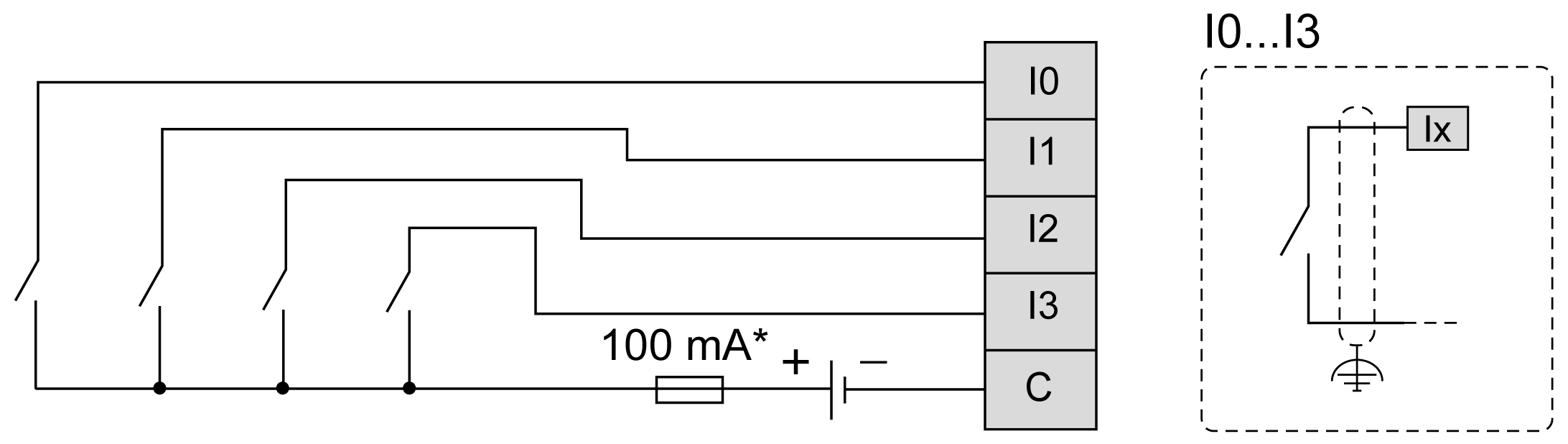

En esta ilustración se presenta el diagrama de cableado de las entradas rápidas:

* Fusible de tipo T
