Menú Supervisión
Vigilancia: Parámetros de datos
Supervisión de variables del Servidor web
Para supervisar variables del Servidor web, debe seleccionarlas en el Symbol Configuration Editor.

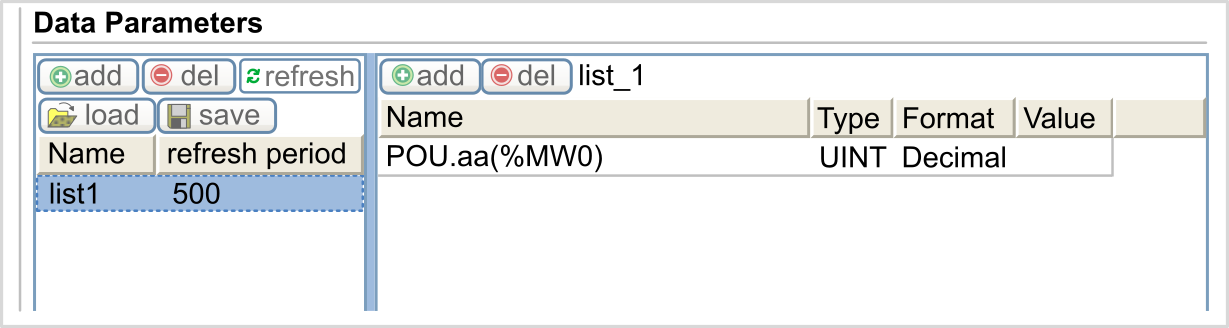

Submenú Monitoring: Data Parameters
El submenú permite visualizar y modificar los valores de las variables:
|
Elemento |
Descripción |
|---|---|
|
|
Añade la descripción de una lista o una variable |
|
|
Elimina la descripción de una lista o una variable |
|
|
Periodo de actualización de las variables incluidas en la descripción de la lista (en ms) |
|
|
Habilita la actualización de E/S:
NOTA: Sin habilitar , cuando se cambia un valor de una variable en la tabla, la modificación se envía directamente al controlador.
|
|
|
Carga listas guardadas desde la memoria flash interna del controlador en la página del Servidor web. |
|
|
Guarda la descripción de la lista seleccionada en el controlador (directorio /usr/web). |
%MX, %IX, %QX) no tienen un acceso directo. Para acceder a los objetos IEC, primero debe agrupar sus contenidos en registros ubicados (consulte la Tabla de reubicación).

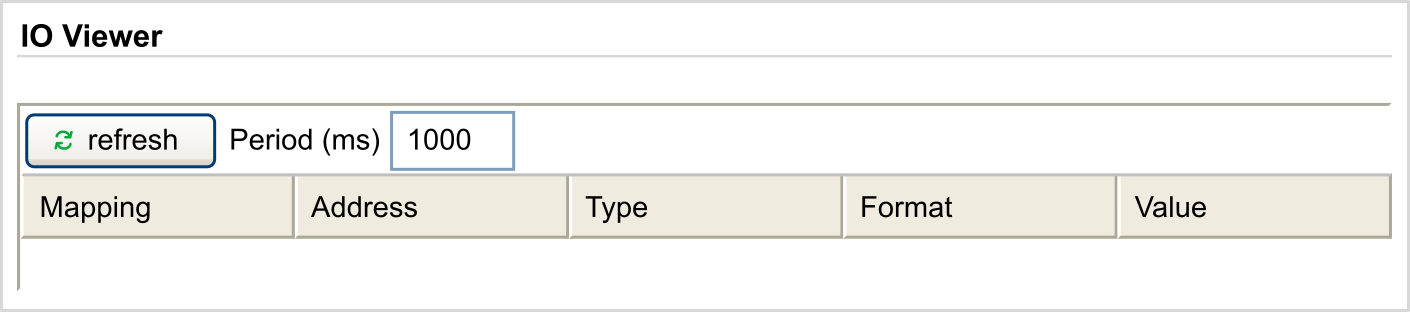

Supervisión: Submenú IO Viewer
Debe añadir las E/S en para poder verlas en . Consulte Symbol Configuration Editor.
El submenú le permite visualizar los valores de E/S:
|
Elemento |
Descripción |
|---|---|
|
|
Habilita la actualización de E/S:
|
|
|
Periodo de actualización de E/S en ms |
|
<< |
Va a la página de la lista de E/S anterior |
|
>> |
Va a la página de la lista de E/S siguiente |

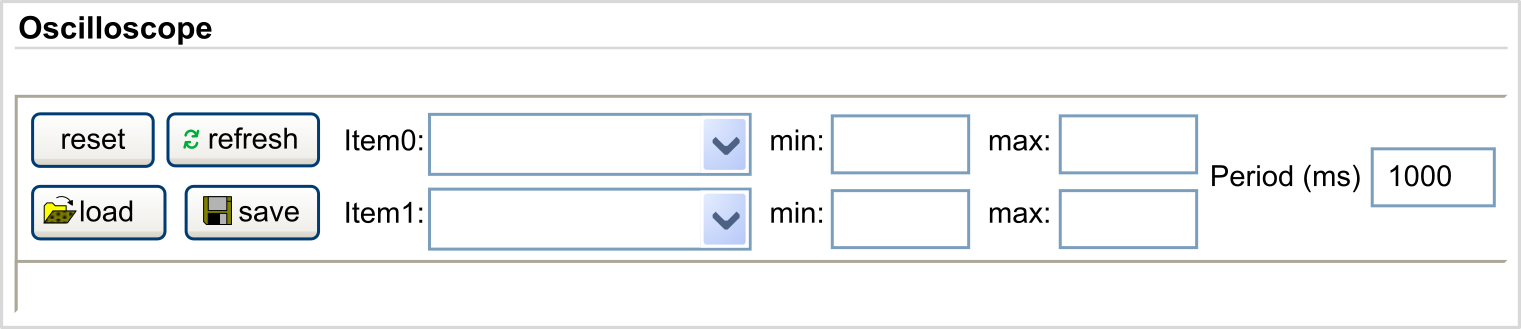

Supervisión: Submenú Oscilloscope
El submenú permite visualizar hasta dos variables en forma de cronograma de registro:
|
Elemento |
Descripción |
|---|---|
|
|
Borra la memorización |
|
|
Inicia/detiene la actualización |
|
|
Carga la configuración de parámetros de Item0 e Item1 |
|
|
Guarda la configuración de parámetros de Item0 e Item1 en el controlador |
|
|
Variable que se mostrará |
|
|
Variable que se mostrará |
|
|
Valor mínimo del eje de variables |
|
|
Valor máximo del eje de variables |
|
|
Periodo de actualización de la página en milisegundos |
