Montaje del motor

Aspectos generales

Las descargas electrostáticas (ESD) sobre el eje pueden provocar interferencias en el sistema de encoder y, con ello, movimientos inesperados del motor, así como daños en los rodamientos.

ADVERTENCIA
	MOVIMIENTO INVOLUNTARIO DEBIDO A DESCARGAS ELECTROSTÁTICAS Utilice elementos conductores como, por ejemplo, correas antiestáticas u otras medidas adecuadas para evitar la carga estática por efecto del movimiento. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Si no pueden mantenerse las condiciones ambientales permitidas, pueden penetrar sustancias ajenas del entorno en el producto y causar movimientos inesperados o daños materiales.

ADVERTENCIA
	MOVIMIENTO INVOLUNTARIO Asegúrese de que pueden mantenerse las condiciones ambientales. Evite que las juntas se sequen. Evite la presencia de líquidos en el paso del eje. No exponga los anillos retén y los guiados de cable del motor al chorro del limpiador a alta presión. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Las superficies metálicas del producto pueden alcanzar durante el funcionamiento temperaturas superiores a 70 °C (158 °F).

ADVERTENCIA
	SUPERFICIES CALIENTES Evite el contacto sin protección con las superficies calientes. No coloque ninguna pieza inflamable o sensible al calor en la cercanía de las superficies calientes. Realice un funcionamiento de prueba con carga máxima para asegurarse de que la disipación de calor es suficiente. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

ADVERTENCIA

SUPERFICIES CALIENTES

Evite el contacto sin protección con las superficies calientes.
No coloque ninguna pieza inflamable o sensible al calor en la cercanía de las superficies calientes.
Realice un funcionamiento de prueba con carga máxima para asegurarse de que la disipación de calor es suficiente.

Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

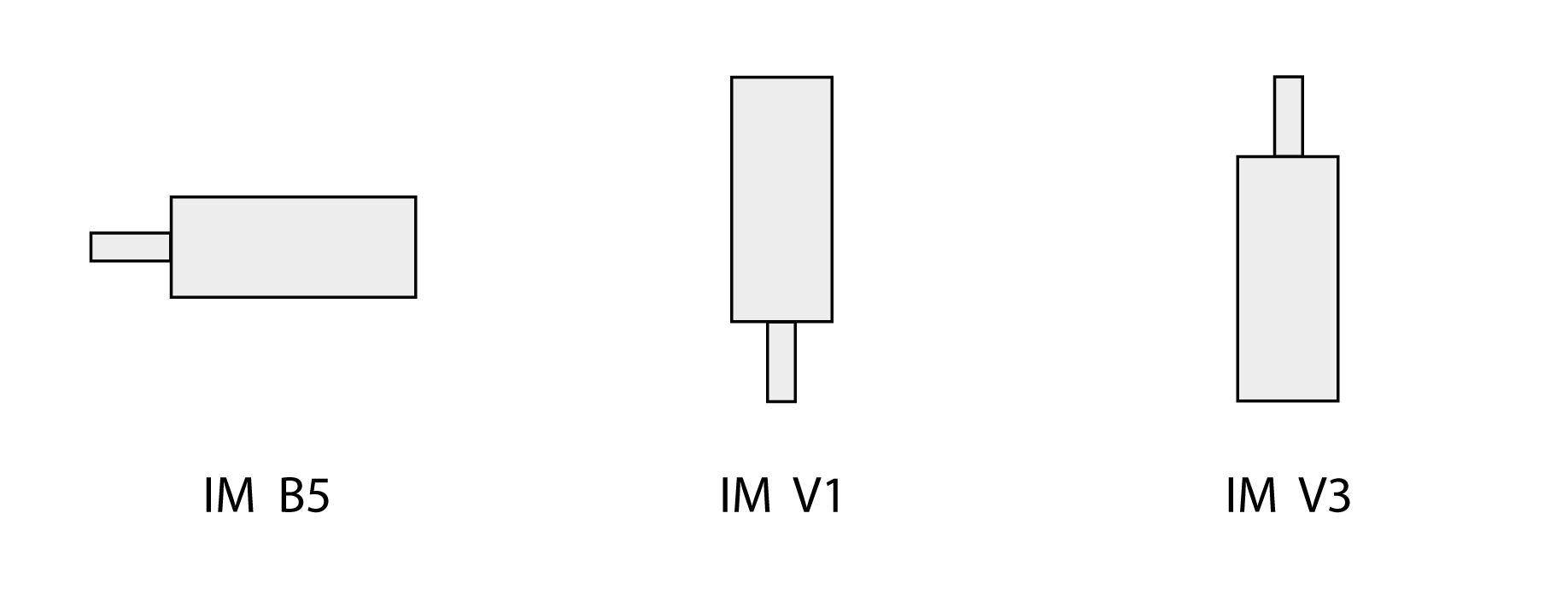

Posición de montaje

Según IEC 60034-7, se definen y están permitidas las siguientes posiciones de montaje:

Montaje

Al montar el motor en la superficie de montaje, este debe estar nivelado axial y radialmente con precisión y estar apoyado de forma homogénea. Todos los tornillos de fijación deben apretarse con el par de apriete prescrito. Al apretar los tornillos de fijación no deben generarse cargas mecánicas irregulares. Consulte la sección Datos técnicos para conocer los datos, las dimensiones y las categorías de protección (IP).

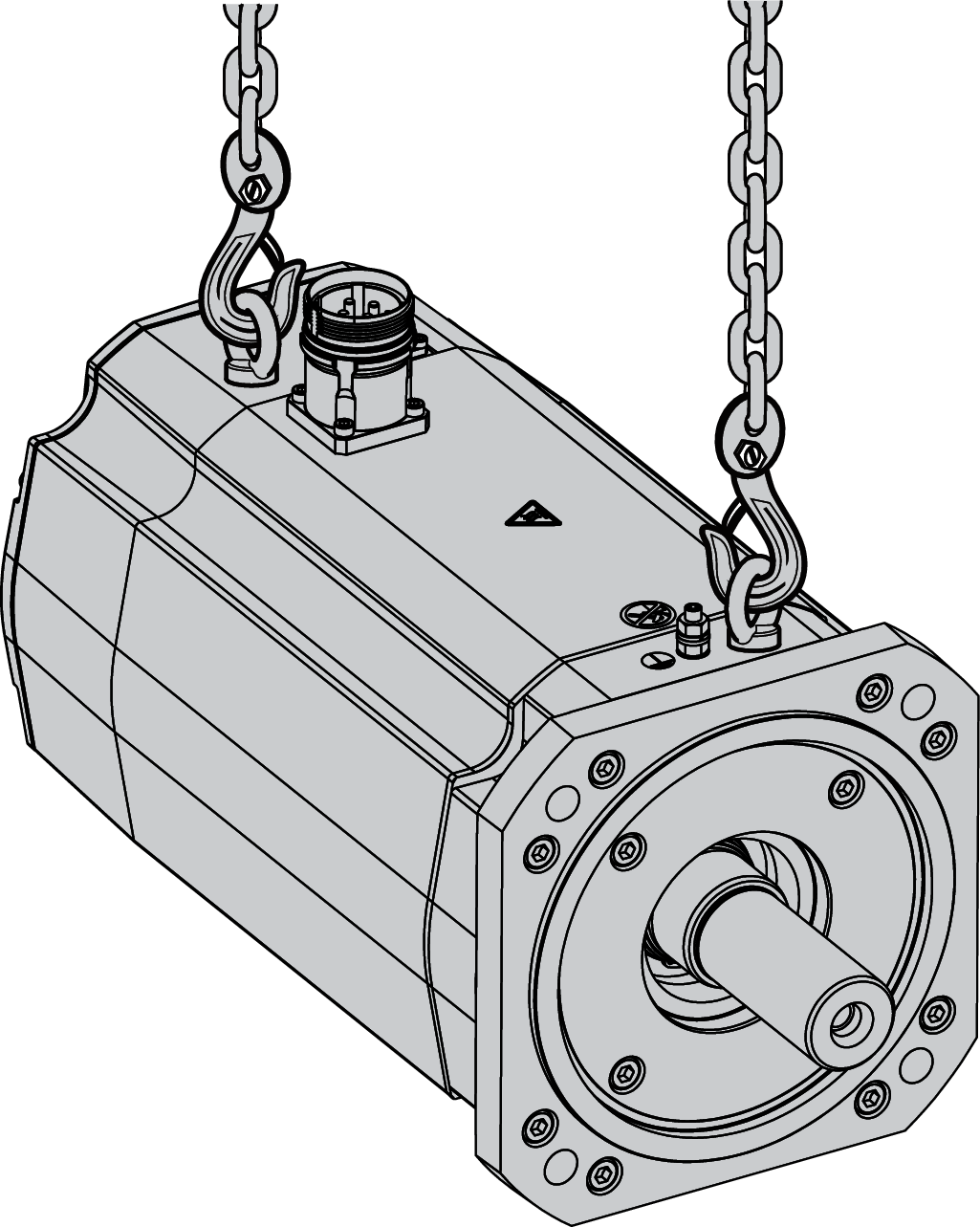

Armellas (solo SH3205)

Los motores están equipados con armellas. Use las armellas para levantar y montar el motor.

Una vez montado el motor, las armellas pueden conservarse o quitarse. Quite las armellas si es necesario, por ejemplo, para girar el conector.

Montaje de los componentes de salida

Los componentes de salida como la polea o el acoplamiento deben montarse con un elemento auxiliar y herramientas adecuados. El motor y el componente de salida deben estar alineados con precisión tanto axial como radialmente. Una alineación imprecisa del motor y del componente de salida provoca un funcionamiento inestable y un mayor desgaste.

Las fuerzas axiales y radiales máximas aplicadas en el eje no deben ser superiores a los valores indicados para la carga máxima del eje. Consulte Datos específicos del eje.

Al exceder las fuerzas máximas permitidas en el eje del motor, se produce un desgaste rápido de los cojinetes o la rotura del eje.

ADVERTENCIA
	COMPORTAMIENTO NO INTENCIONADO DEBIDO A DAÑOS MECÁNICOS DEL MOTOR No supere las fuerzas radiales y axiales máximas permitidas en el eje del motor. Proteja el eje del motor contra impactos. No supere la fuerza axial máxima admisible al presionar elementos sobre el eje del motor. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.
