Descripción física
Introducción
En esta sección se describen las características físicas de los módulos de extensión expertos TM3.
Módulos TeSys

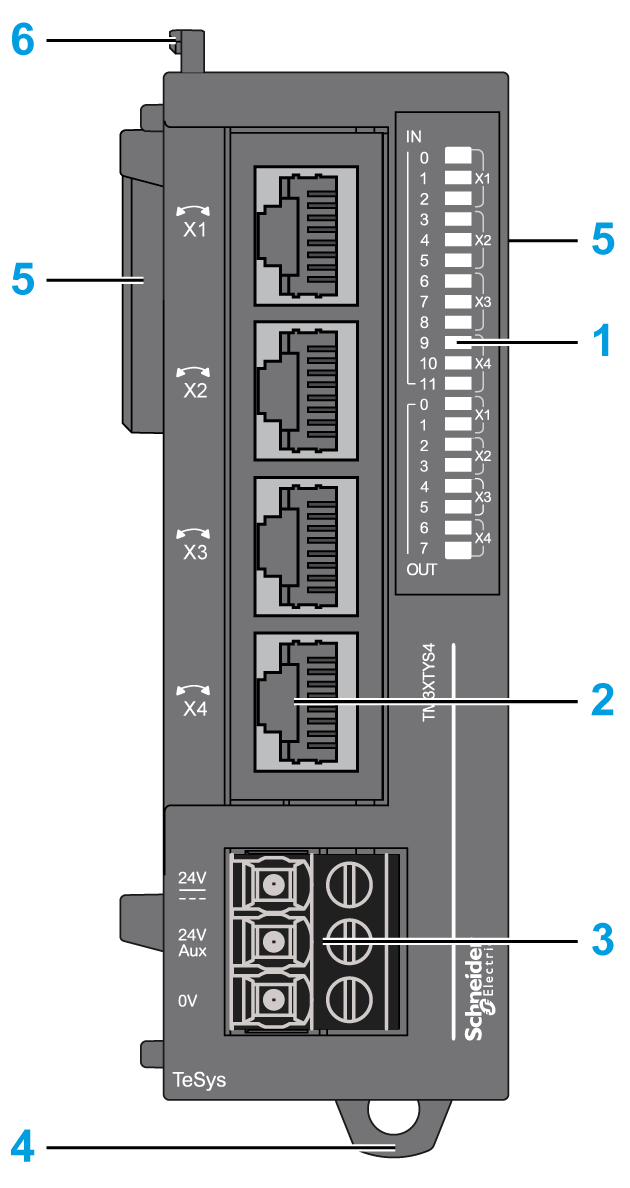

En la siguiente figura se muestran los elementos principales del módulo de extensión TM3XTYS4:
En esta tabla se describen los principales elementos del módulo de extensión TM3XTYS4 anterior:
|
Número |
Descripción |
Consulte … |
|---|---|---|
|
1 |
Indicadores LED que muestran el estado de los canales de E/S |
– |
|
2 |
Conectores RJ45 de TeSys |
– |
|
3 |
Bloque de terminales de tornillo de la fuente de alimentación |
|
|
4 |
Cierre de clip para carril DIN (segmento DIN) de 35 mm (1,38 pulg.) |
|
|
5 |
Conector de extensión para el bus de E/S TM3 (uno en cada lado) |
– |
|
6 |
Dispositivo de bloqueo para fijación al módulo anterior |
– |
Módulos de conteo de alta velocidad

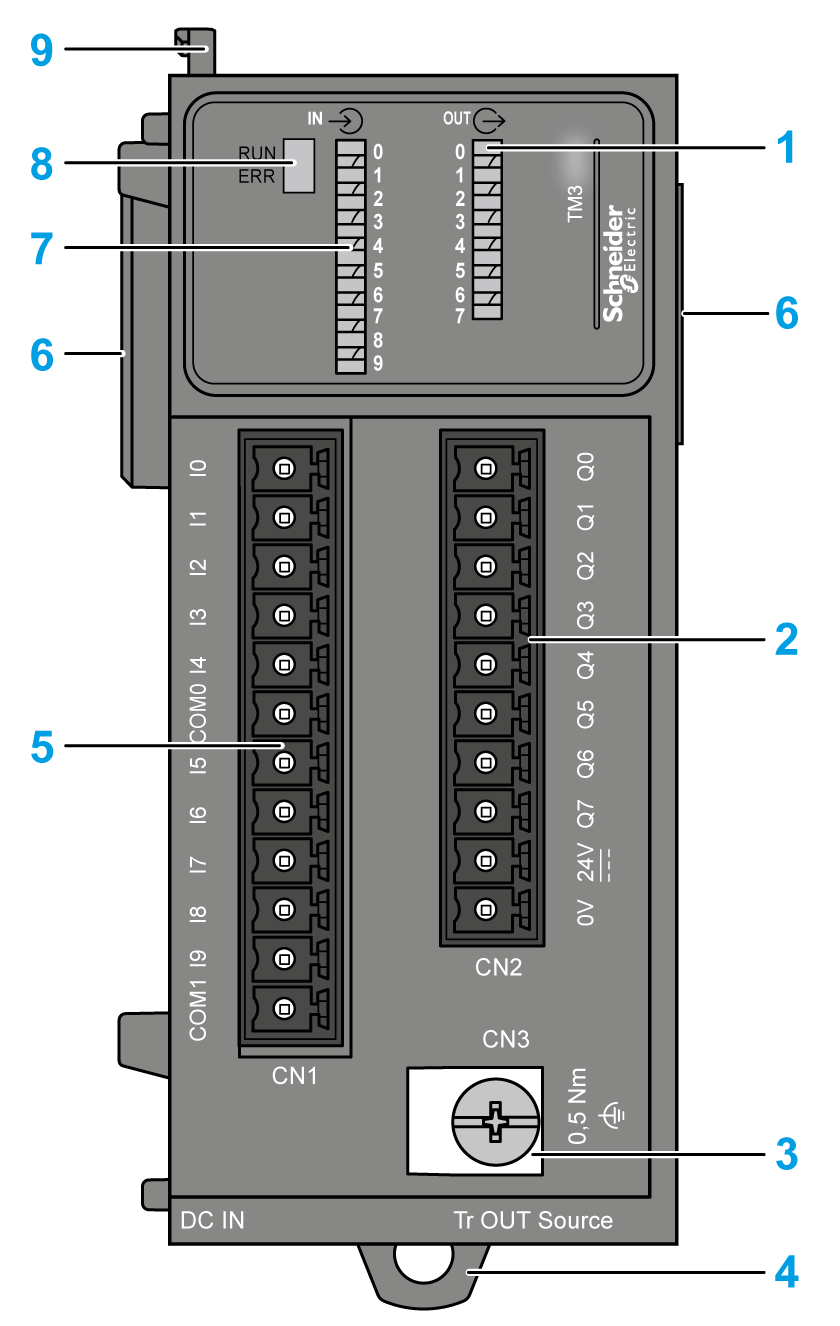

En la siguiente figura se muestran los elementos principales de un módulo de extensión TM3X•HSC202•:
En esta tabla se describen los principales elementos del módulo de extensión TM3X•HSC202• anterior:
|
Número |
Descripción |
Consulte … |
|---|---|---|
|
1 |
Indicadores LED que muestran el estado de los canales de salida |
– |
|
2 |
Bloque de terminales de salidas extraíbles (tornillo o resorte) |
|
|
3 |
Tornillo de conexión a tierra funcional |
|
|
4 |
Cierre de clip para carril DIN (segmento DIN) de 35 mm (1,38 pulg.) |
|
|
5 |
Bloque de terminales de entradas extraíbles (tornillo o resorte) |
|
|
6 |
Conector de extensión para el bus de E/S TM3 (uno en cada lado) |
– |
|
7 |
Indicadores LED que muestran el estado de los canales de entrada |
– |
|
8 |
Indicadores LED de estado del módulo |
– |
|
9 |
Dispositivo de bloqueo para fijación al módulo anterior |
– |
