Programación

Descripción general

El tipo principal siempre se gestiona mediante un bloque de funciones HSCMain_TM3.

NOTA: Se detecta un error durante la compilación si se utiliza el bloque de funciones HSCMain_TM3 para gestionar un tipo de HSC diferente.

Adición del bloque de funciones HSCMain

Paso	Descripción
1	Seleccione la ficha Bibliotecas en el catálogo de software y haga clic en Bibliotecas. Seleccione Interna > IODrivers > TM3 HSC > HSC > HSCMain_TM3 en la lista.
2	Arrastre el elemento y suéltelo en la ventana POU.
3	Edite el nombre de instancia de tipo Principal predeterminado de manera que coincida con el Nombre de instancia del bloque de funciones del contador definido en la ventana Configuración.

Paso

Descripción

1

Seleccione la ficha Bibliotecas en el catálogo de software y haga clic en Bibliotecas.

Seleccione Interna > IODrivers > TM3 HSC > HSC > HSCMain_TM3 en la lista.

2

Arrastre el elemento y suéltelo en la ventana POU.

3

Edite el nombre de instancia de tipo Principal predeterminado de manera que coincida con el Nombre de instancia del bloque de funciones del contador definido en la ventana Configuración.

Utilización de las variables de E/S

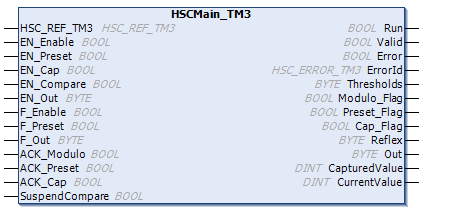

En las tablas siguientes se describe cómo se utilizan los diversos pins del bloque de funciones en el tipo Medidor de frecuencias.

En esta tabla se describen las variables de entrada:

Entrada	Tipo	Descripción
`HSC_REF_TM3`	`HSC_REF_TM3`	Referencia a la instancia HSC.
`EN_Enable`	`BOOL`	Si el valor es `TRUE` y la entrada EN está configurada, autoriza la habilitación del contador utilizando la Entrada de habilitación.
`EN_Preset`	`BOOL`	No utilizado.
`EN_Cap`	`BOOL`	No utilizado.
`EN_Compare`	`BOOL`	No utilizado.
`EN_Out`	`BYTE`	No utilizado.
`F_Enable`	`BOOL`	`TRUE` = activa el contador y tiene en cuenta los pulsos de la entrada del contador.
`F_Preset`	`BOOL`	En el flanco ascendente, reinicie el temporizador interno relativo a la referencia de tiempo. `CurrentValue` no está preestablecido.
`F_Out`	`BYTE`	No utilizado.
`ACK_Modulo`	`BOOL`	No utilizado.
`ACK_Preset`	`BOOL`	En el flanco ascendente, restablece `Preset_Flag`.
`ACK_Cap`	`BOOL`	No utilizado.
`SuspendCompare`	`BOOL`	No utilizado

En esta tabla se describen las variables de salida:

Salidas	Tipo	Comentario
`Run`	`BOOL`	`TRUE` = el contador está activado.
`Valid`	`BOOL`	Se establece en `TRUE` cuando `CurrentValue` es válido.
`Error`	`BOOL`	`TRUE` = indica que se ha detectado un error.
`ErrorId`	`HSC_ERROR_TM3`	Indica el valor del error detectado. Consulte la enumeración de `HSC_ERROR_TM3`.
`Thresholds`	`BYTE`	No utilizado.
`Modulo_Flag`	`BOOL`	No utilizado.
`Preset_Flag`	`BOOL`	Se establece en 1 mediante la el preajuste del contador.
`Cap_Flag`	`BOOL`	No utilizado.
`Reflex`	`BYTE`	No utilizado.
`Out`	`BYTE`	No utilizado.
`CapturedValue`	`DINT`	No utilizado.
`CurrentValue`	`DINT`	El valor del contador.
