Presentación del TM4PDPS1
Descripción general
El módulo esclavo TM4PDPS1 PROFIBUS DP le permite conectar el controlador a un bus de campo PROFIBUS DP.
Características principales
En esta tabla se describen las características principales del módulo esclavo TM4PDPS1 PROFIBUS DP:
|
Características principales |
Valor |
|---|---|
|
Bus de campo |
Esclavo PROFIBUS DP |
|
Tipo de interfaz |
RS-485 |
|
Tipo de conector |
SUB-D 9, hembra |
|
Puesta a tierra |
1 tornillo de puesta a tierra funcional |
|
Velocidad de transferencia |
12 Mbit/s como máximo |
Ejemplo de arquitectura

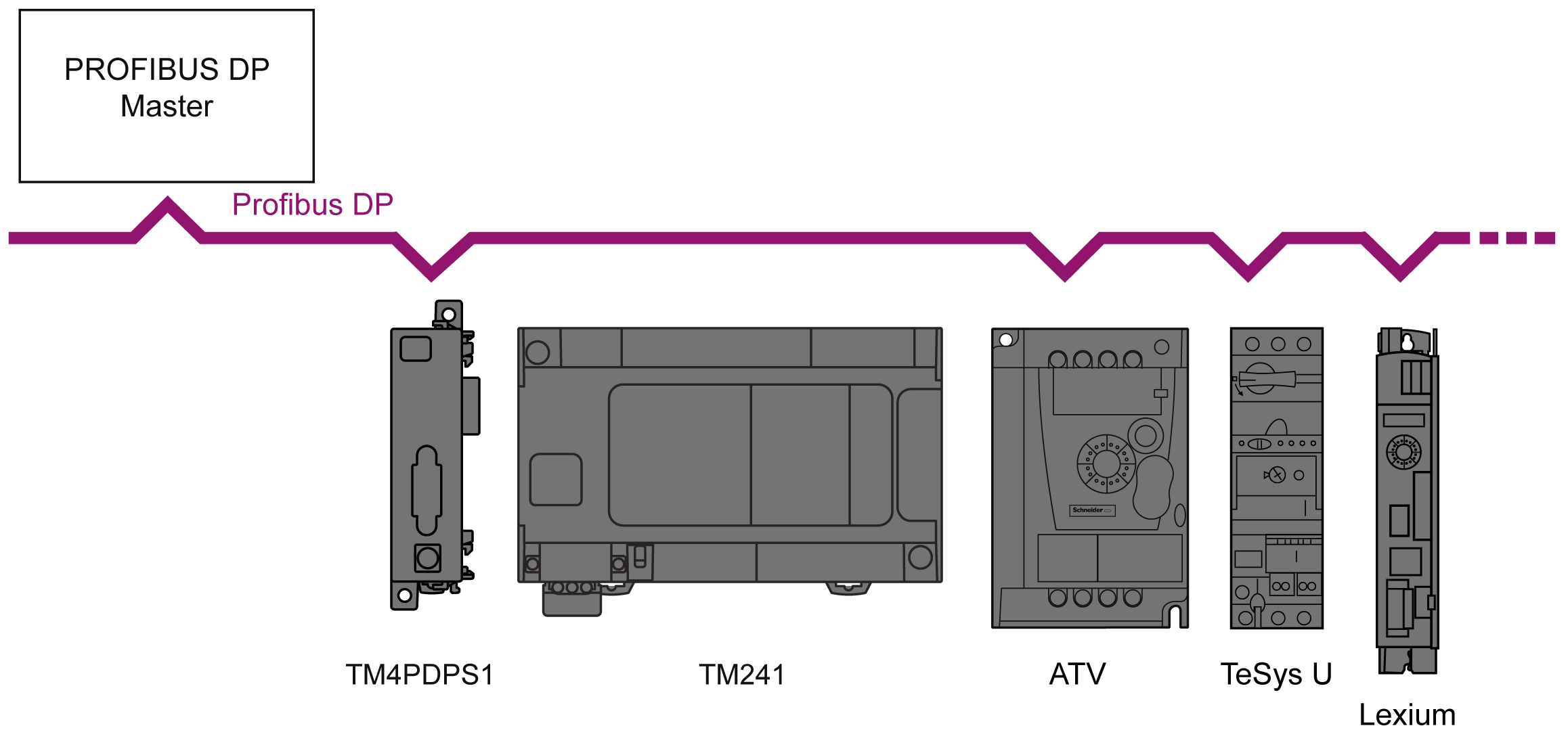

En la siguiente figura se muestra un ejemplo de arquitectura para conectar un controlador M241 a un bus de campo PROFIBUS DP:
Descripción

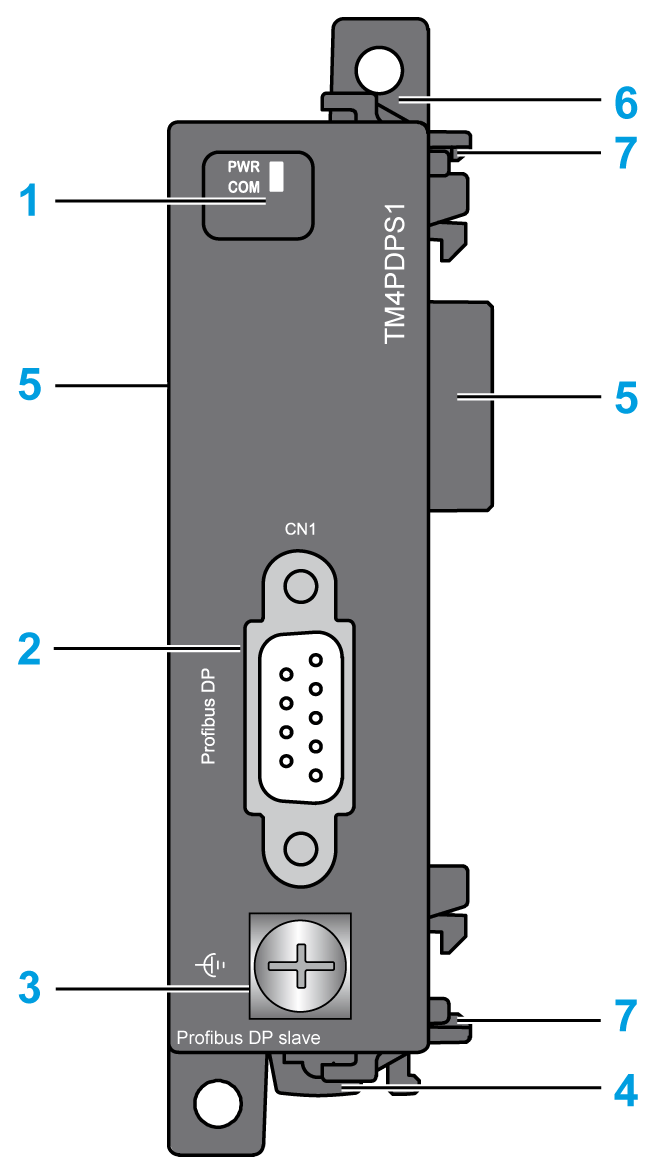

En la figura siguiente se muestran los elementos principales del módulo TM4PDPS1:
|
Etiqueta |
Elementos |
Consulte … |
|---|---|---|
|
1 |
Indicadores LED que muestran el estado del módulo |
– |
|
2 |
1 conector hembra SUB-D 9 |
– |
|
3 |
Tornillo de puesta a tierra funcional |
|
|
4 |
Cierre de clip para carril DIN (segmento DIN) de 35 mm (1,38 pulg.) |
|
|
5 |
Conector para los módulos de extensión TM4 (uno en cada lado) |
– |
|
6 |
Dispositivo de bloqueo para fijación al módulo anterior |
– |
|
7 |
Clip de fijación al módulo anterior o al controlador |
– |
Indicadores LED de estado

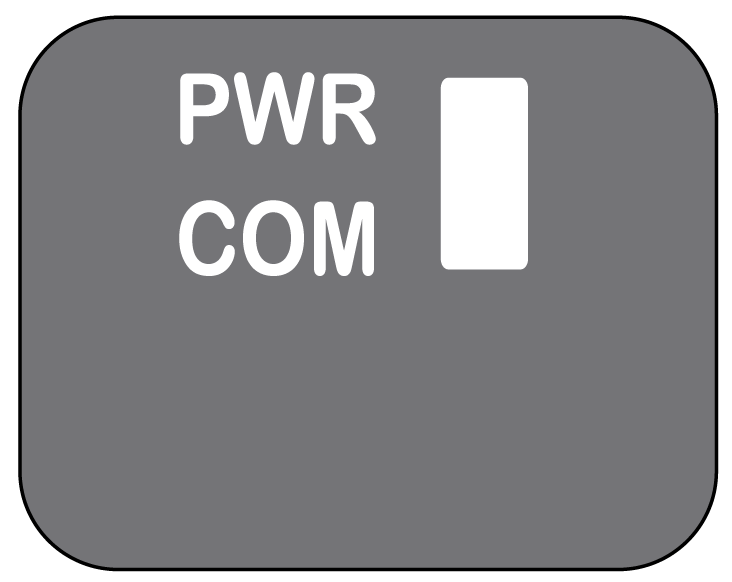

En la figura se muestran los indicadores LED de estado de TM4PDPS1:
En la tabla siguiente se muestran los indicadores LED de estado de TM4PDPS1:
|
Indicadores LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
PWR |
Verde/Amarillo |
Apagado |
Indica que no recibe alimentación |
|
Verde |
Encendido |
Indica que recibe alimentación |
|
|
Verde/Amarillo |
Verde/amarillo intermitente |
Inicio del módulo en curso |
|
|
COM |
Verde |
Encendido |
El módulo está en la modalidad RUN y realiza una comunicación cíclica |
|
Rojo |
Parpadeo cíclico |
El módulo está en la modalidad STOP, no se realiza ninguna comunicación y se ha detectado un error de conexión |
|
|
Parpadeo acíclico |
El módulo no está configurado |
