Características de TM5SDO2R

Introducción

Estas son las características de descripción del módulo electrónico TM5SDO2R.

Consulte también las Características ambientales.

PELIGRO
	PELIGRO DE INCENDIO Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F). Para los conductores comunes del cableado de salidas de relé (7 A) o cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de como mínimo 80 °C (176 °F). Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

PELIGRO

PELIGRO DE INCENDIO

Utilice únicamente los tamaños de cable recomendados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación.
Para el cableado de las salidas de relé (2 A), utilice conductores de al menos 0,5 mm² (AWG 20) con una temperatura nominal de al menos 80 °C (176 °F).
Para los conductores comunes del cableado de salidas de relé (7 A) o cableado de salidas de relé superior a 2 A, utilice conductores de al menos 1,0 mm² (AWG 16) con una temperatura nominal de como mínimo 80 °C (176 °F).

Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

ADVERTENCIA
	FUNCIONAMIENTO IMPREVISTO DEL EQUIPO No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Características generales

En la tabla siguiente se describen las características generales del módulo electrónico TM5SDO2R:

Características generales
Tensión de alimentación nominal Fuente de alimentación primaria	30 V CC / 230 V CA Conectado a la alimentación CA o CC externa
Rango de alimentación	De 24 V CC a 36 V CC De 184 V CA a 276 V CA
Consumo de corriente del segmento de E/S de 24 V CC	0 mA (N.C.)
Consumo de corriente de 5 V CC del bus TM5	90 mA
Pérdida de potencia	2.45 W máximo
Peso	25 g (0.9 onzas)
Código ID para la actualización del firmware	8410 dec

Características de salida

En la tabla siguiente se describen las características de salida del módulo electrónico TM5SDO2R:

Características de salida
Canales de salida		2
Tipo de cableado		2 contactos (E/S)
Corriente de salida		5 A máximo por salida a 30 V CC 5 A máximo por salida a 230 V CA
Corriente de salida total		10 A máximo a 30 V CC 10 A máximo a 230 V CA
Tensión de salida		30 V CC / 230 V CA
Rango de tensión de salida		De 24 V CC a 36 V CC De 184 V CA a 276 V CA
Reajuste	55 a 60 °C (131 a 140 °F)	I = 3 A máximo por canal
Tiempo de encendido		10 ms como máximo
Tiempo de apagado		10 ms como máximo
Circuito de protección	Interno	Ninguno
Circuito de protección	Externa CC CA	Diodo inverso, combinación RC o VDR Combinación RC o VDR
Restablecimiento automático después de cortocircuito o sobrecarga		Sí, 10 ms como mínimo según la temperatura interna
Capacidad de conmutación	Mínima	10 mA a 5 V CC
Capacidad de conmutación	Máximo	180 W / 1.500 VA
Protección contra polaridad inversa		Sí
Aislamiento	Entre los canales y el bus	Consulte la nota ¹
Aislamiento	Entre canales	Sin aislamiento
Duración mecánica		Normalmente 2x10⁷ ciclos o más

¹ El aislamiento del módulo electrónico es de 500 V CA RMS entre la electrónica alimentada por el bus TM5 y la alimentada por el segmento de alimentación de E/S de 24 V CC conectado al módulo. En la práctica, el módulo electrónico TM5 se instala en la base del bus, y hay un puente entre el bus de alimentación TM5 y el segmento de alimentación de E/S de 24 V CC. Los dos circuitos de alimentación hacen referencia a la misma conexión a tierra operativa (FE) mediante componentes específicos diseñados para reducir los efectos de la interferencia electromagnética. Estos componentes están establecidos en 30 V CC o 60 V CC. Esto reduce de hecho el aislamiento de todo el sistema de los 500 V CA eficaces.

Si el controlador o el módulo contienen salidas de relé, estos tipos de salidas pueden soportar hasta 240 V CA. El daño inductivo a este tipo de salidas puede provocar contactos soldados y pérdida de control. Todas las cargas inductivas deben incluir un dispositivo de protección, como un limitador de picos, un circuito RC o un diodo de retorno. Estos relés no soportan cargas capacitivas.

ADVERTENCIA
	SALIDAS DE RELÉ SOLDADAS Y CERRADAS Proteja siempre las salidas de relé contra daños de carga de corriente alterna inductiva utilizando un circuito o dispositivo protector externo adecuado. No conecte salidas de relé a cargas capacitivas. Si no se siguen estas instrucciones, pueden producirse lesiones graves, muerte o daños en el equipo.

Duración eléctrica

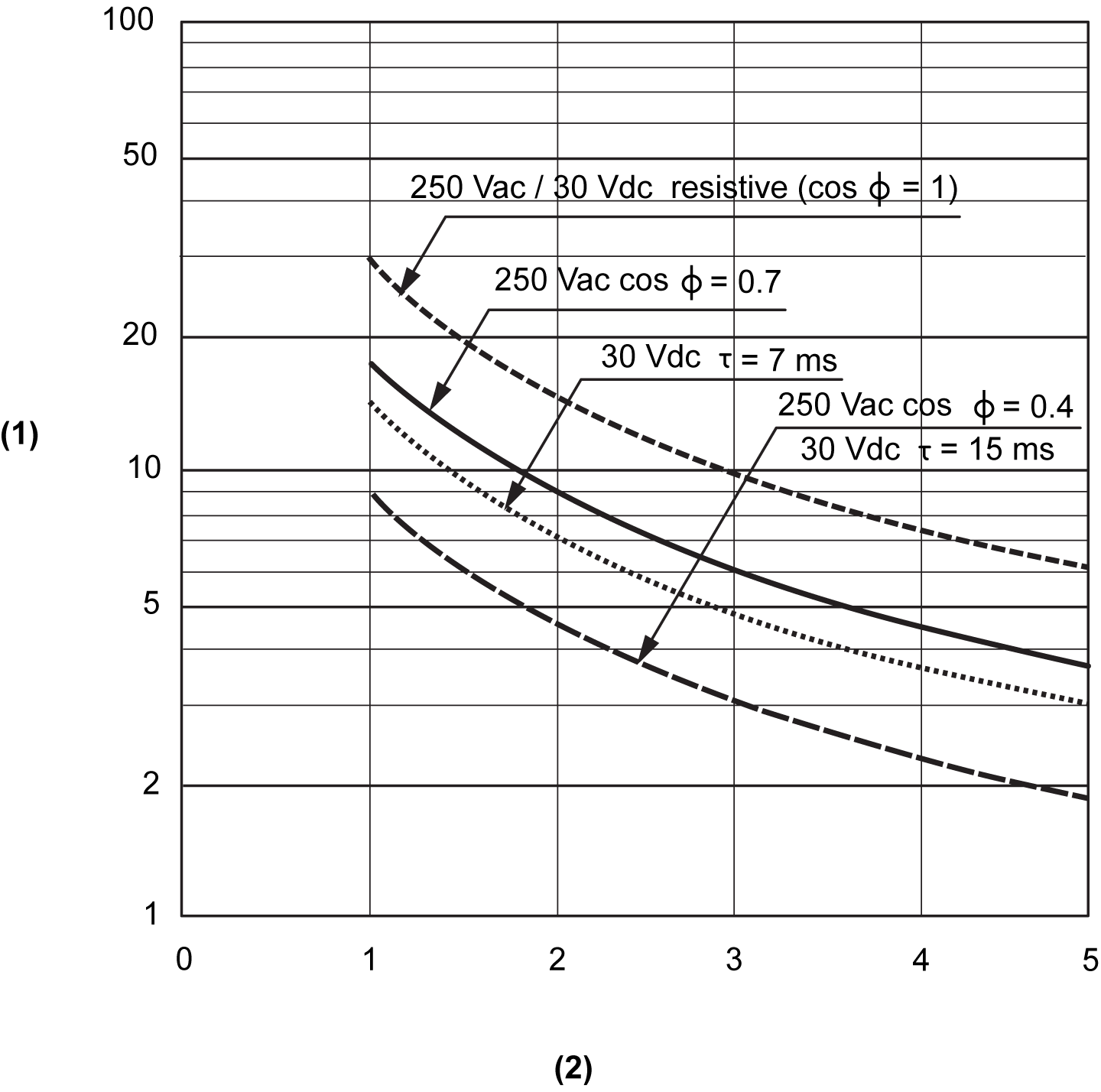

Las curvas posteriores proporcionan la vida útil esperada de los contactos del relé para el módulo electrónico TM5SDO2R.

1 Procedimientos de conmutación (x10⁴)

2 Conmutación de corriente en A
